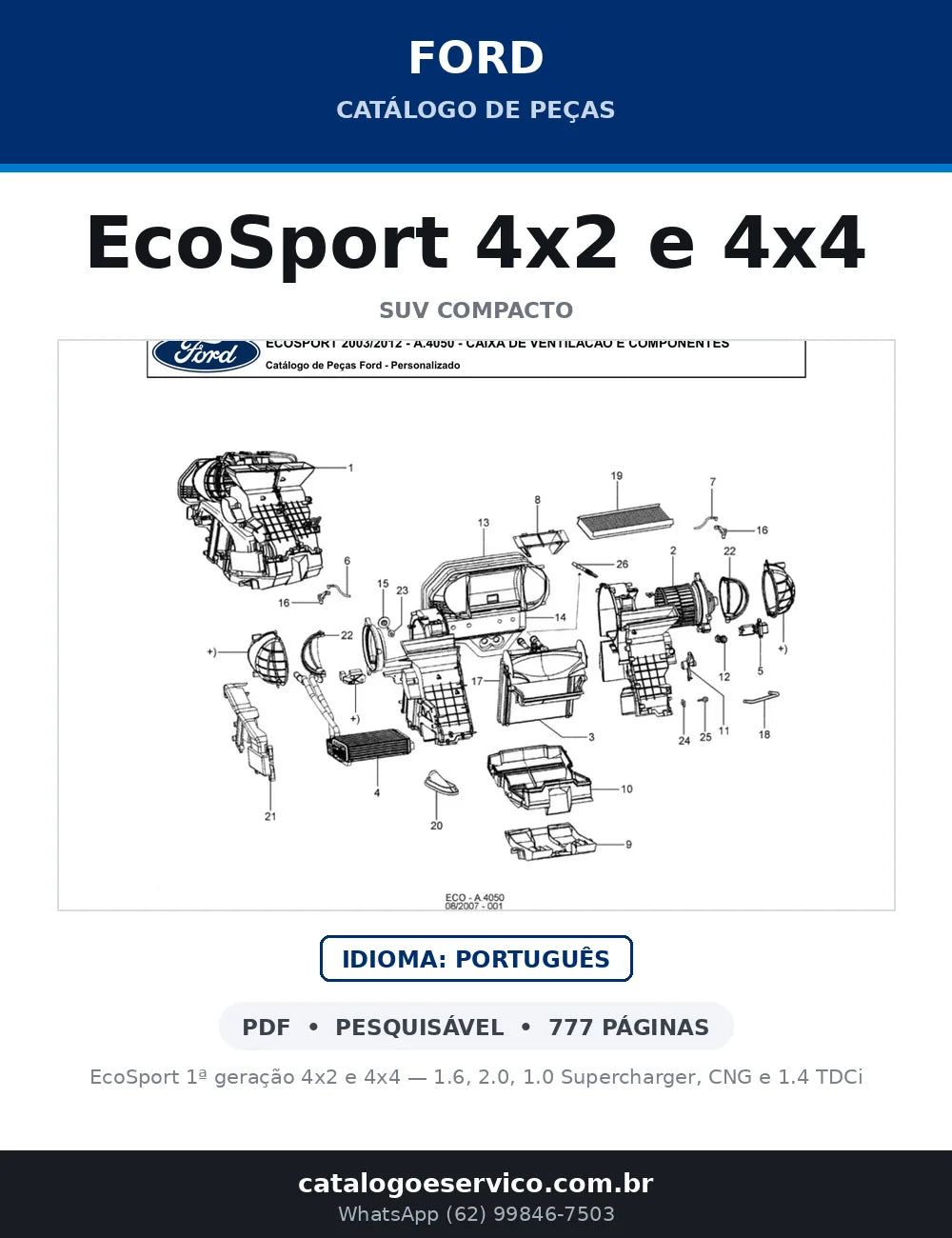

Catálogo de Peças Ford EcoSport 4x2 e 4x4 1.6 e 2.0 (2003-2012) — documento técnico em PDF com 777 páginas em português. Aplicação: EcoSport 1ª geração 4x2 e 4x4 — 1.6, 2.0, 1.0 Supercharger, CNG e 1.4 TDCi. A vista explodida resolve a discussão: você vê a ordem de montagem, a arruela que fica antes do retentor e o código de cada item na mesma página.
Aplicação exata
A aplicação declarada no próprio documento é: "ECOSPORT 2003/2012" — designação do cabeçalho, repetida em 776 das 777 páginas; "+4X2 - TRACAO EM DUAS RODAS" e "+4X4 - TRACAO NAS QUATRO RODAS"; Versões: "+XL - VERSAO XL", "+XLS - VERSAO XLS", "+XLT - VERSAO XLT", "+FRE - VERSAO FREESTYLE"; "+WCD - COM MOTOR ZETEC ROCAM 1.6L GASOLINA" e "+WFF - COM MOTOR ZETEC ROCAM 1.
Anos: 2003 a 2012. A capa diz "2003 - 2012" e o miolo confirma: o cabeçalho traz "ECOSPORT 2003/2012" e a coluna "Datas" vai de 20/01/03 (data inicial mais frequente) até 18/06/12 (data final mais frequente).
Pontos fortes deste documento
- Foram identificados 215 grupos distintos nos cabeçalhos, organizados por letra: A carroçaria/interior, B/C eixos e suspensões, D pedais, E freios e rodas, F instalação do motor/combustível/escapamento, H direção e comando de marchas, J elétrica, N transmissões, R e S motores, T revestimentos e Z ferramentas.
- O grupo J.2010 - CHICOTES é o maior do catálogo, ocupando 133 páginas (361 a 493); em seguida vem T.1010 - REVESTIMENTOS DOS BANCOS E PAINEIS DAS PORTAS com 37 páginas (739 a 775).
- Cobre as transmissões IB5 (4x2), Mazda (4x4) e a automática — grupos N.1010/N.1020/N.1030 para a IB5, N.1015/N.1025/N.1035 para a Mazda 4x4 e N.6010 a N.7010 para a automática, incluindo conversor de torque (S.8030).
- Formato PDF pesquisável: dá para buscar o número da peça direto no leitor de PDF.

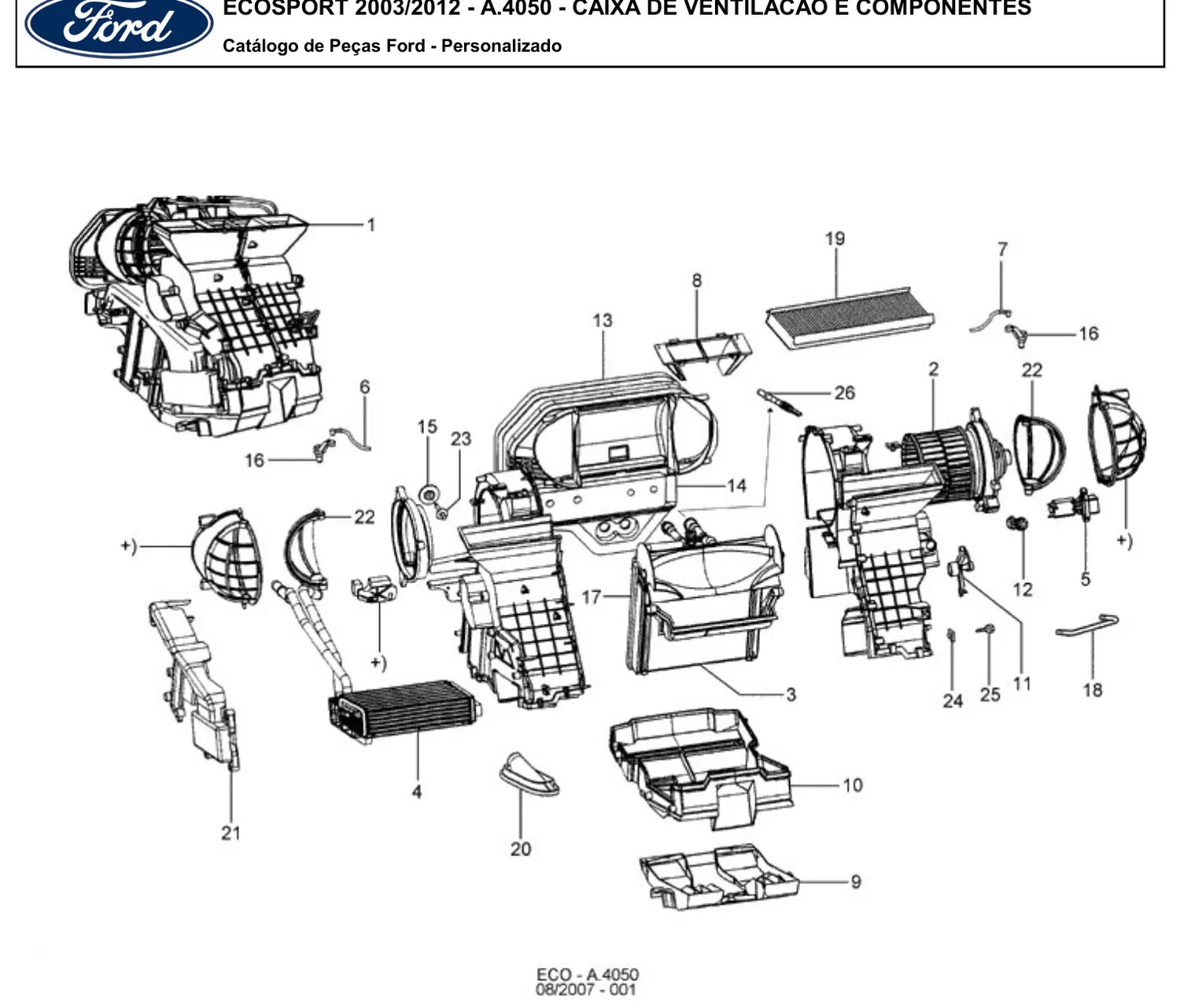

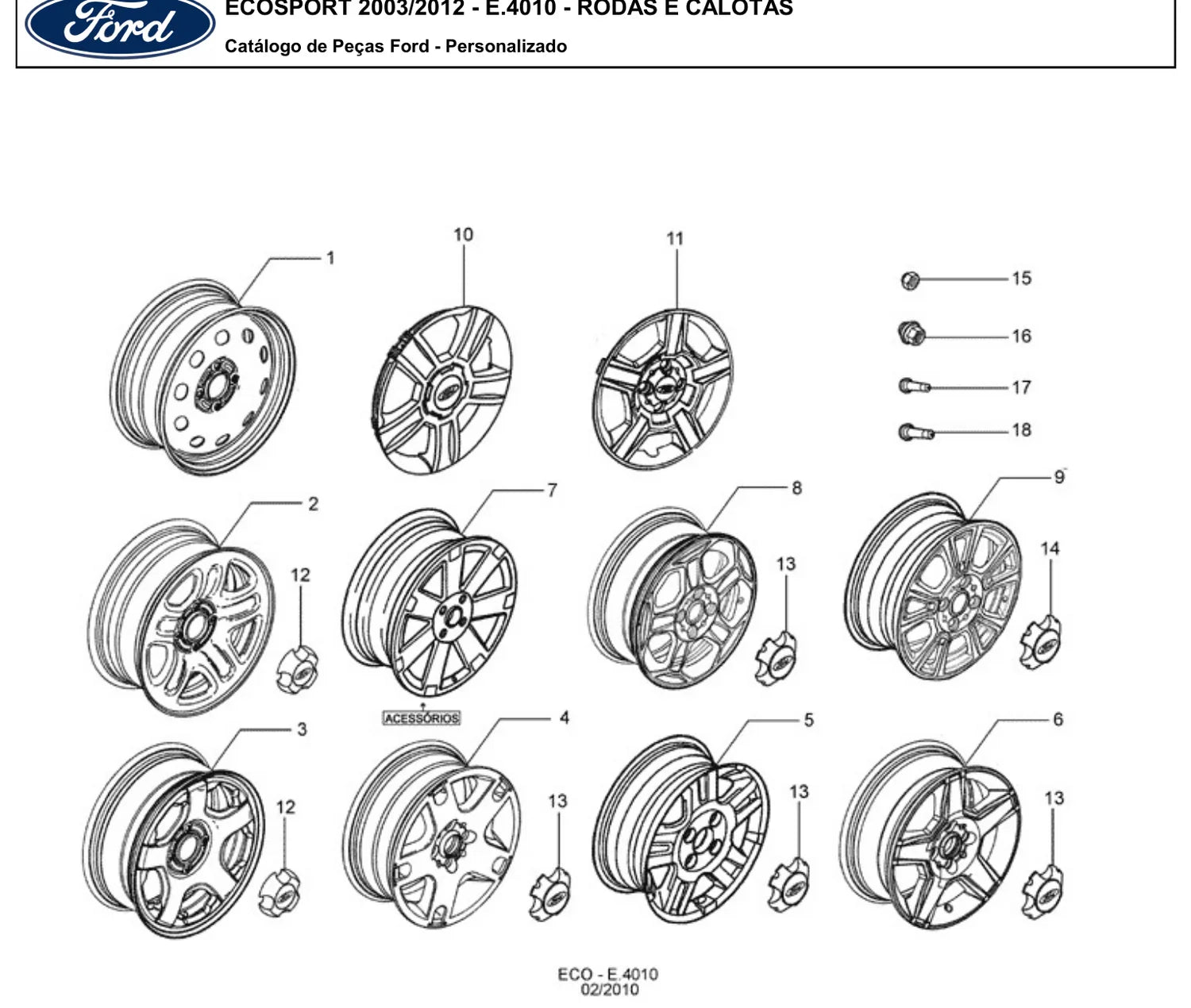

- Cada vista explodida traz o código do desenho e a data no rodapé da ilustração, no padrão "ECO - A.1020 02/2010", "ECO - B.1010 12/2005 - 001", "ECO - E.2010 12/2008".

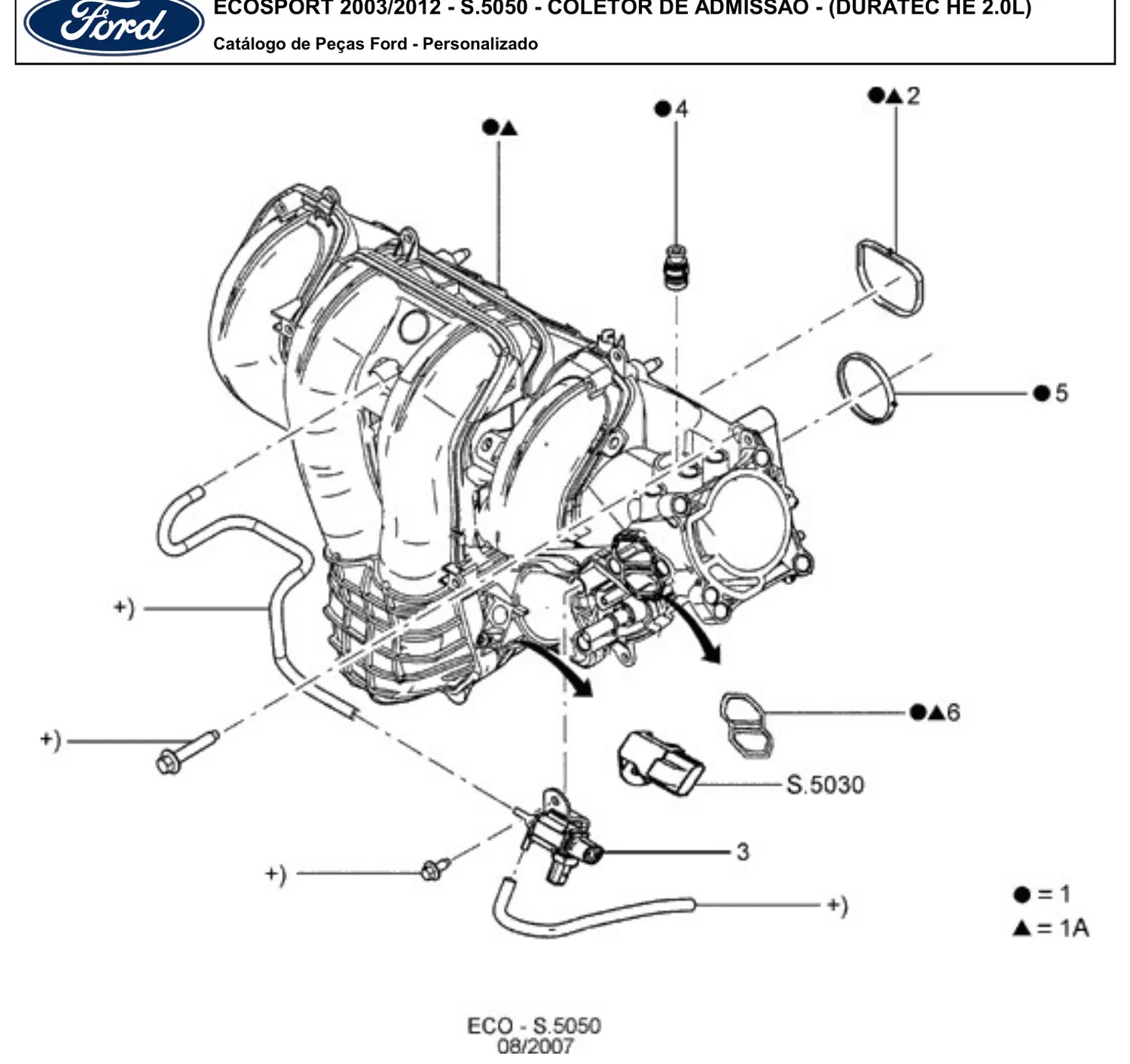

- Duas famílias de motor têm seções próprias e completas: ZETEC ROCAM 1.0L/1.6L (grupos R.1010 a R.8015, páginas 597 a 672) e DURATEC HE 2.0L (grupos S.1010 a S.8030, páginas 673 a 738).
- A página 1 é uma capa promocional acrescentada pelo distribuidor ("Clique aqui para acessar outros materiais em nossa loja: Catalogo e servicos") — o conteúdo Ford começa na página 2.
Grupos de peças, um por um
Grupos tirados do índice do próprio arquivo:
- A.1020 - FRISO INFERIOR LATERAL E MOLDURAS LATERAIS
- A.3020 - GRADE DO RADIADOR E PARA-CHOQUE
- A.4080 - CONDENSADOR E MANGUEIRAS DO AR CONDICIONADO
- A.5010 - PAINEL DE INSTRUMENTOS - (ATE 30/09/2007)
- A.6030 - FECHADURA DA PORTA DIANTEIRA
- A.9150 - BAGAGEIRO DO TETO - (ATE 17/01/2010)
- A.9440 - AIR BAG
- B.1010 - BRACOS DA SUSPENSAO DIANTEIRA E BARRA ESTABILIZADORA
- C.1020 - EIXO TRASEIRO - (4X4)
- E.1050 - SISTEMA DE FREIO ANTI-BLOCANTE - (ABS)
- E.2010 - FREIO DIANTEIRO
- F.3010 - RESERVATORIO DE COMBUSTIVEL
- H.2020 - CAIXA DA DIRECAO HIDRAULICA
- J.2010 - CHICOTES
- N.1020 - ENGRENAGENS E EIXOS - IB5 - (4X2)
- N.1035 - DIFERENCIAL - MAZDA - (4X4)
- N.6050 - COMPONENTES INTERNOS DA CAIXA AUTOMATICA
- R.1010 - MOTOR COMPLETO - (ZETEC ROCAM 1.0L/1.6L)
São 20 grupos no total dentro do catálogo.
O que você ganha com ele
- Bom material de consulta para treinar balconista e ajudante sem arriscar pedido errado.
- Você imprime só a prancha do conjunto em que vai trabalhar.
- A vista explodida mostra a ordem de montagem e as peças pequenas que costumam ficar esquecidas.
- Reduz retrabalho: a peça chega certa e o carro não fica parado esperando a segunda tentativa.
- Ajuda a identificar a versão certa quando o mesmo conjunto tem duas ou três variações.
- Um arquivo só resolve consulta no balcão, na bancada e em campo.
Indicado para
- Loja e distribuidor de autopeças
- Mecânico autônomo
- Desmanche e ferro-velho legalizado
- Frota e manutenção própria
- Estudante e instrutor de mecânica automotiva
Perguntas frequentes
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Serve para o meu ano?
A aplicação declarada no próprio documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.
Posso usar em mais de um computador da loja?
Pode. É um arquivo seu — use nos aparelhos da sua loja à vontade.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de peça.
