Descrição

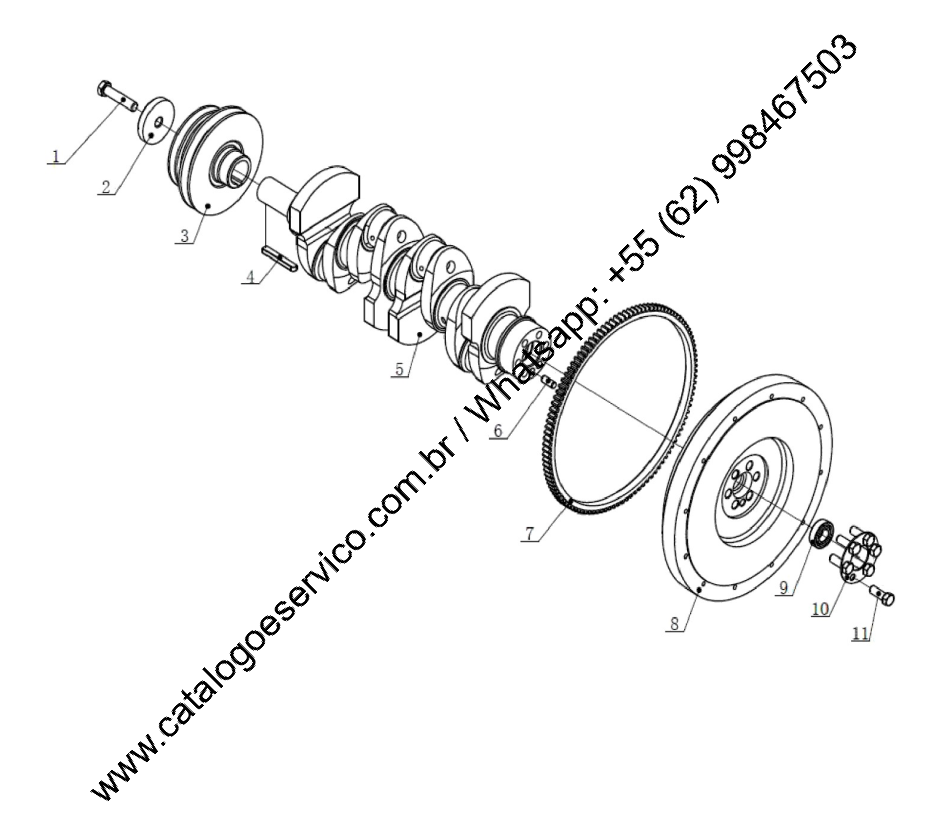

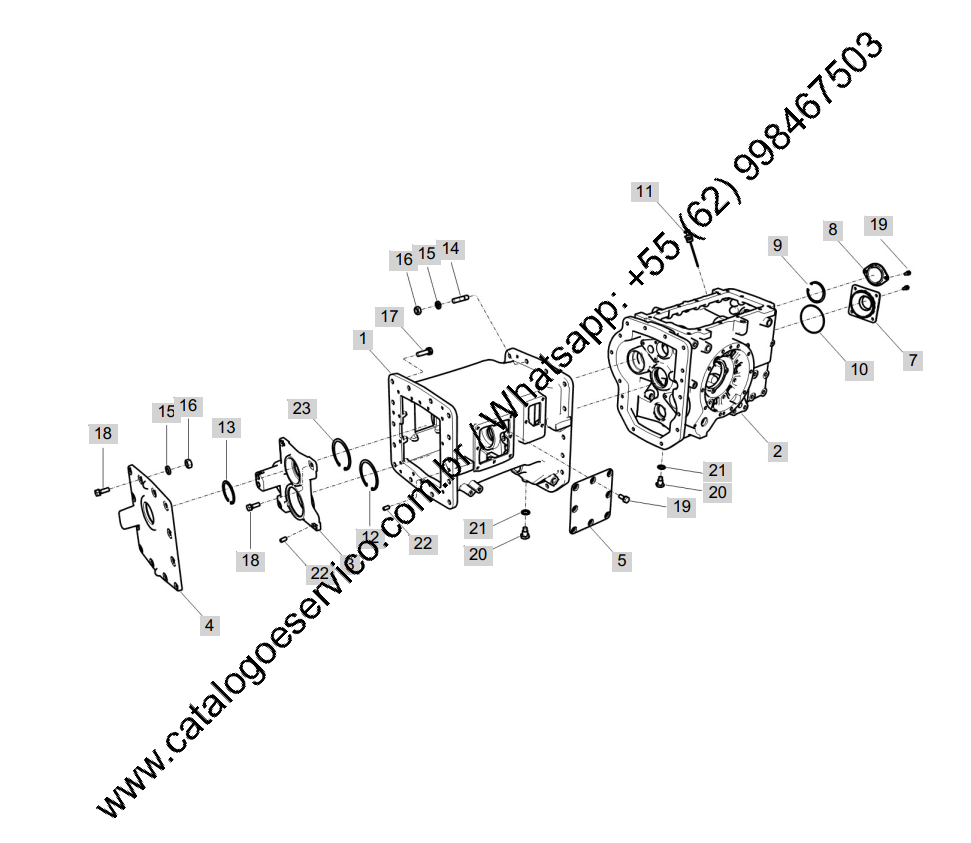

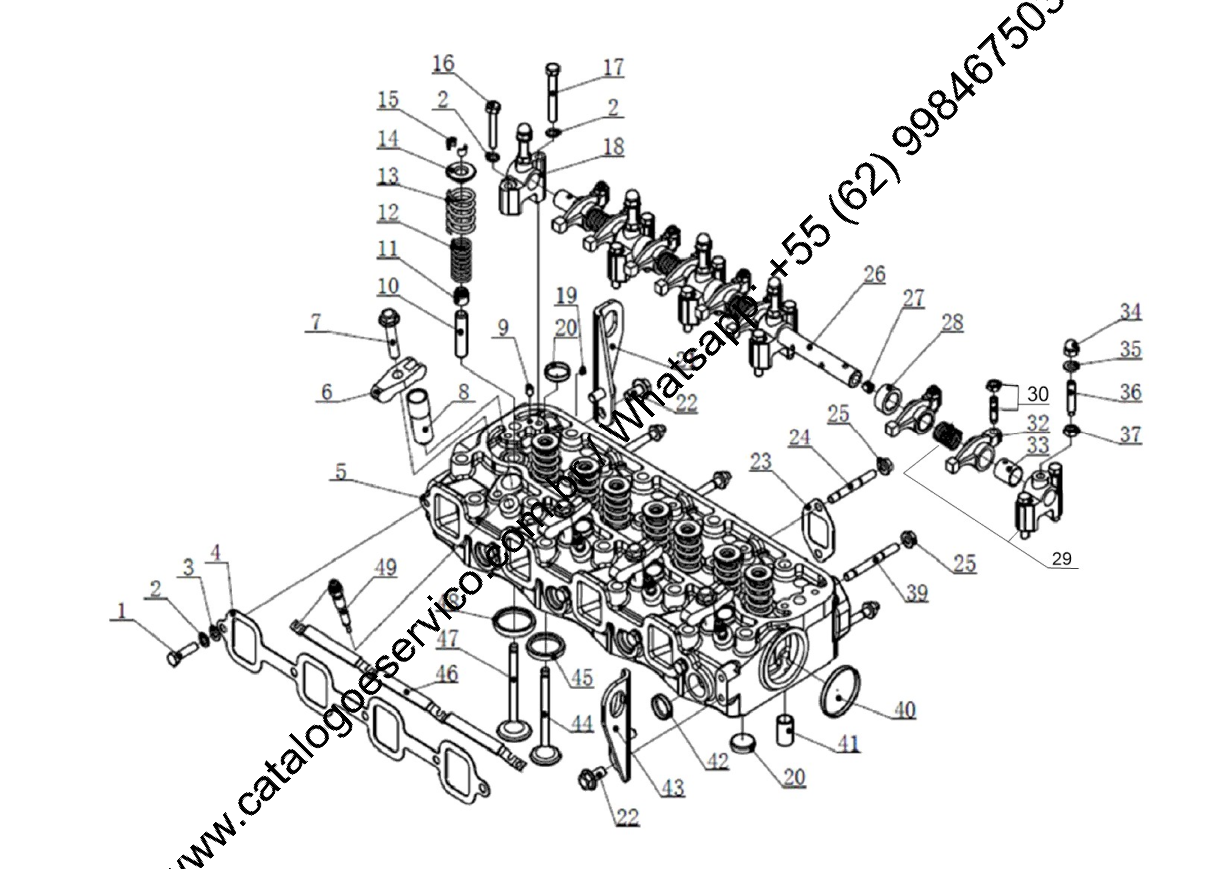

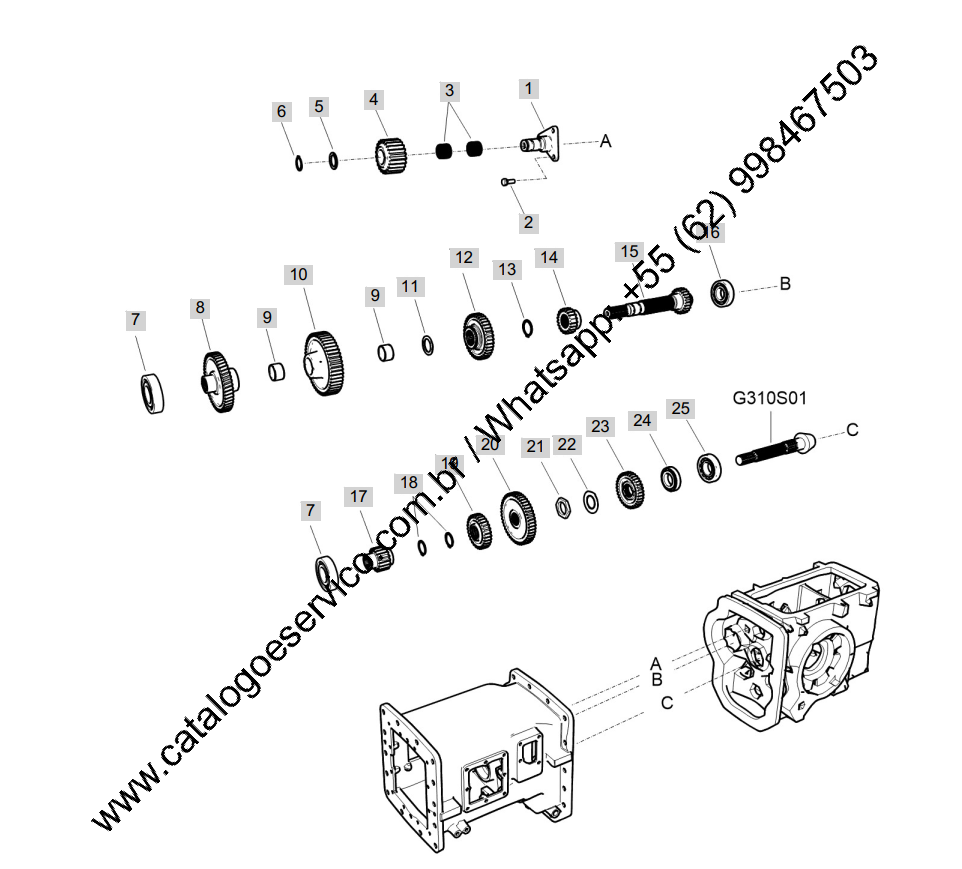

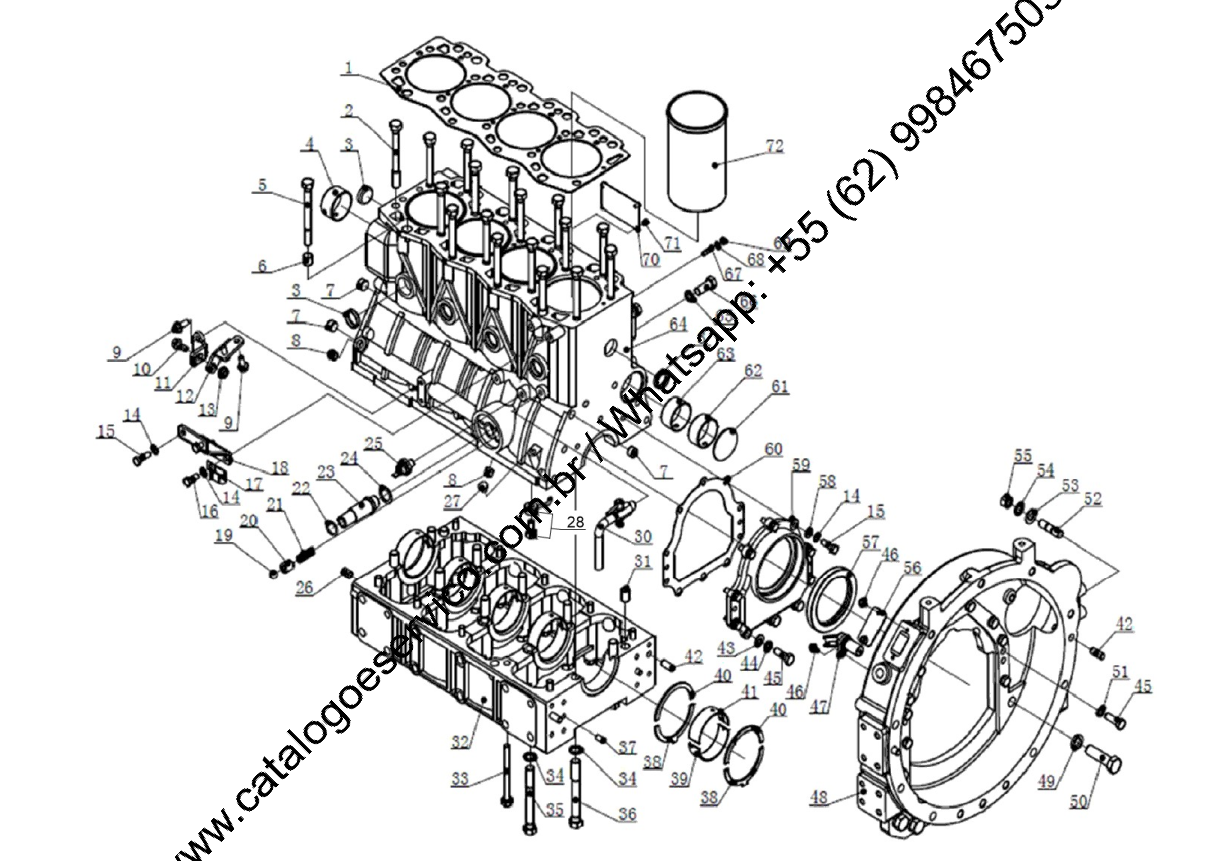

Catálogo de Peças Trator LS U80 — documento técnico oficial em PDF pesquisável com 320 páginas, idioma Inglês. Contém todos os part numbers originais e vistas explodidas para identificação precisa de componentes.
Referências oficiais: LSV804 e LSV804-1. Cobre o trator LS U80 equipado com motor 80 CRDI (diesel com intercooler), nas variantes de cabine aberta (FOPS), cabine L70CA e cabine V80CA — incluindo versões com ar-condicionado, aquecedor e sem esses opcionais. O catálogo contempla transmissão INDP e MEC, tomada de força (PTO) com saídas de 540 e 750 rpm, tração 4WD independente e sistema hidráulico de 45 LPM. Inclui referências cruzadas de peças superseded — por exemplo, o código 40298487 foi atualizado para 40383115. Formato PDF pesquisável para localização rápida por código ou descrição.
Especificações do Catálogo
- Marca: LS
- Modelo: U80
- Referência: LSV804 / LSV804-1
- Tipo: Trator Agrícola
- Motor: 80 CRDI (diesel com intercooler)
- Transmissão: INDP / MEC
- PTO: 540 / 750 rpm
- Variantes: Cabine aberta (FOPS), L70CA, V80CA (com/sem ar-condicionado e aquecedor)
- Páginas: 320
- Tamanho: 27 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Sistemas e Conjuntos Cobertos
O catálogo utiliza o índice original do fabricante, organizado em grupos funcionais. O grupo Motor reúne Engine, Cylinder Block Assy, Cylinder Head Cover Assy, Camshaft Assy, Air Breather Assy, Cylinder Head Assy, Piston & Connecting Rod Assy, Crankshaft & Flywheel Assy, Fuel System Assy, Timing Gear Assy, Gear Case Assy, Water Pump & Fan Assy, Tension Pully Assy, Oil Pump Assy, Oil Suction Strainer Assy, Oil Filter Assy, Oil Sump Assy, Intake Manifold Assy, Exhaust Manifold Assy e Electric Parts Assy. A Aplicação de Motor inclui Fuel Tank (100L), Throttle Pedal, Throttle Lever, Muffler, Radiator (nas versões com e sem ar-condicionado e aquecedor), Inter Cooler, Air Cleaner (seco) e Engine Frame.
A Transmissão cobre Clutch, Clutch Housing, Clutch Pedal, Transmission Case (INDP), Main Gear Shaft (MEC), Range Gear Shaft e Rear Differential. A Tomada de Força inclui PTO Shield, PTO Shaft (INDP), PTO Gear & Drive Shaft (saídas 540/750 rpm) e PTO Shaft Cover. O grupo 4W4 contempla Eixo de Transmissão 4WD, 4WD Shaft e 4WD Shaft Cover.
O Eixo Dianteiro & Direção traz Front Axle Assy, Front Axle Case (em três variantes), Front Differential, Front Drive, Tie-Rod e Steering Cylinder. O Eixo Traseiro & Freio inclui Rear Axle LH e RH, Brake, Brake Pedals, Brake Control e Parking Brake Lever. As Alavancas cobrem Lever & Fork (Main Gear, Range Gear, 4WD e PTO) e Diff-Lock (MEC).
Hidráulico & Controles reúne Steering Hose Guide, Steering Lines, Hyd. Suction Lines (45 LPM), Hyd. F/Pressure Lines (SD5/2), Remote Control Valve, Remote Control Lever e Auto Leveling Hyd. Line. O grupo Eletrônico & Componentes inclui Electrical Wiring, 7 Pole Connector, Horn, Battery (100A), Meter Panel, ECU Bracket, Relay & Fuse, Diagnosis Connector, Electric Components, Backward Alarm e Head Lamp. O Hidráulico Traseiro contempla Hyd. Housing Assy, Hyd. Cylinder & Lever, Hyd. Lift Shaft, Upper Link Bracket, Hyd. Lift Valve & Cover, Hyd. Control Lever e Hydraulic Cylinder — todos na configuração MHL General.
O Terceiro Ponto & Engates cobre Drawbar & Hitch (telescópico com clevis), Upper & Lower Link (CAT2), Hook Top Link, Lift Rod e Check Link. Os Acabamentos & Lataria incluem Grille Assy, Hood, Hood Support, Mount Rubber e Sub Step. A Cabine é documentada em todas as suas variantes: Frame, Doors LH/RH, Front/Side/Rear Windows (L70CA e V80CA), Interior (frente, laterais e forro superior), Heater Line, Air Conditioner, Air-Con Compressor, Air-Con Line, Air-Con Unit (HVAC), Electrical Wiring, Window Wiper, Audio System, Roof, Exterior, Miscellany, Fender, Safety Frame (ROPS) e Canopy (ROPS).
O grupo Pneus, Rodas & Peso Traseiro abrange Wheel & Tire (12.4-24, 8PR e 18.4-30, 8PR), Wheel Bolt & Nut e Rear Weight (contrapeso de 90 kg). Por fim, Acessórios (Rear View Mirror, TM Air Breather e Bolt Cap) e Adesivos (Safety Decal e Model Decal) completam o índice.
Exemplos de Part Numbers
Alguns códigos presentes neste catálogo:
- 40383115 — Case-Center-TRG280 (carcaça central da transmissão; substitui o código 40298487)
- 40409919 — Gasket, Cylinder Head-VC (junta do cabeçote — motor 80 CRDI)
- 40296824 — Case-F/Axle (RH)-TRG400 (carcaça do eixo dianteiro, lado direito)
- 40007982 — Bearing-Taper-TRG285 (rolamento cônico #32208J — eixo dianteiro)
- 40013036 — Air-Breather Assy-G400 (respiro do conjunto do eixo dianteiro)
Para Quem é Este Catálogo
Ideal para profissionais do agronegócio, cerealistas, cooperativas agrícolas e oficinas especializadas que precisam de documentação técnica confiável para o trator LS U80.
Catálogo de Peças vs Manual de Serviço
Este catálogo é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, você precisará do Manual de Serviço correspondente.
Perguntas Frequentes
O que é um catálogo de peças?
É o documento técnico oficial que reúne códigos OEM, diagramas explodidos e quantidades de cada componente da máquina, permitindo identificar e comprar peças com precisão.
O catálogo cobre as diferentes variantes do LS U80?
Sim, o catálogo contempla as referências LSV804 e LSV804-1, com diferenciação de peças para cabine aberta (FOPS), cabine L70CA e cabine V80CA — além de versões com e sem ar-condicionado, aquecedor e tomada de força independente (INDP) ou mecânica (MEC).
Este catálogo é completo?
Sim, o catálogo abrange todos os sistemas e conjuntos do modelo, conforme documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros catálogos de peças LS disponíveis em nosso acervo.
