Descrição
Catálogo de Peças Pá Carregadeira SDLG LG956L — arquivo PDF com 298 páginas, cobrindo todos os sistemas com códigos originais e quantidades por montagem.

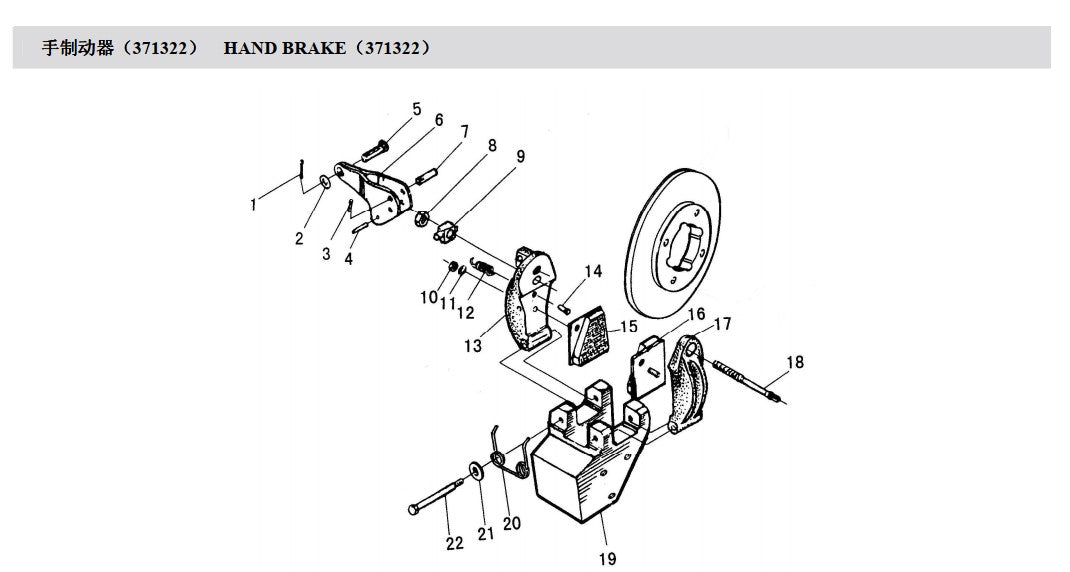

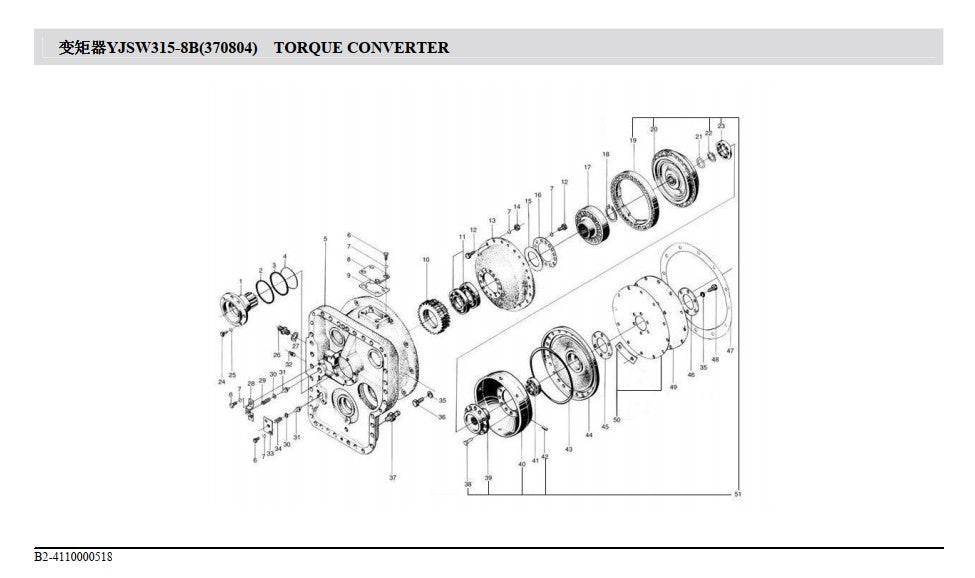

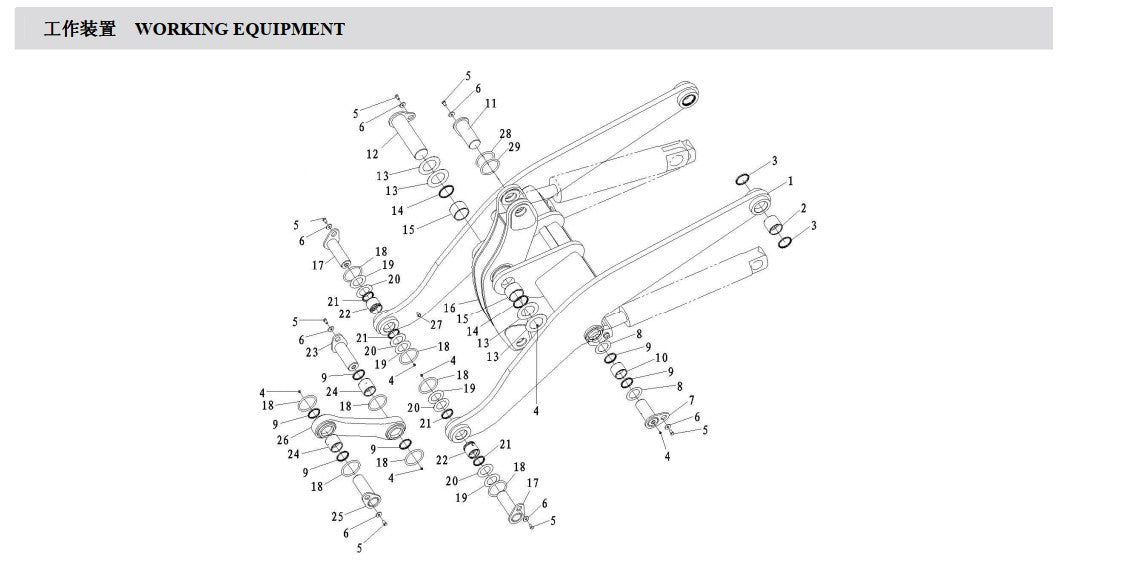

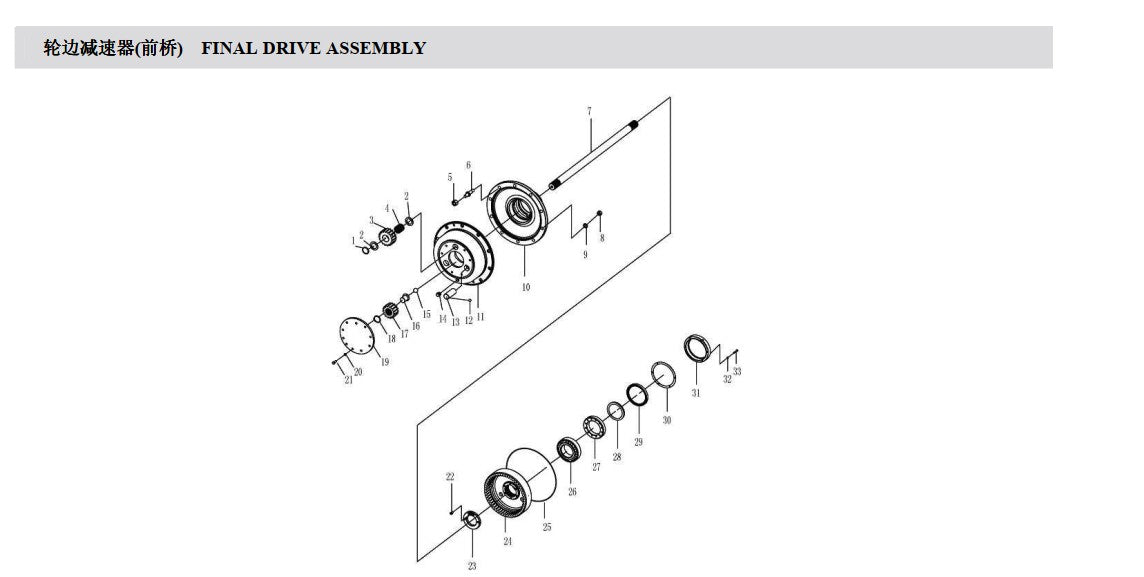

Documento bilíngue (chinês e inglês), com tabelas de part numbers estruturadas em cinco colunas: Key, Part No., Description, Spare parts Y/N e Qty — a coluna "Spare parts Y/N" indica quais peças o fabricante classifica como itens de reposição, facilitando o planejamento de estoque. Inclui conjuntos detalhados como Torque Converter YJSW315-8B, Final Drive Assembly (eixo dianteiro), Working Equipment e Hand Brake (371322), compatível com transmissão A307B. As vistas explodidas são numeradas em cada seção, identificando cada componente antes da consulta à tabela de part numbers. Formato PDF pesquisável para localização rápida por código ou descrição.
Especificações do Catálogo
- Marca: SDLG
- Modelo: LG956L
- Tipo: Pá Carregadeira
- Páginas: 298
- Tamanho: 15,7 MB
- Idioma: Inglês / Chinês (bilíngue)
- Formato: PDF Pesquisável
- Transmissão: A307B
- Conversor de Torque: YJSW315-8B
Sistemas e Conjuntos Cobertos
Transmissão e conversor de torque, motor e componentes, sistema hidráulico, braços de levante, caçamba e dentes, eixos dianteiro e traseiro, articulação central, cilindros hidráulicos, freios e freio de mão, working equipment (equipamento de trabalho), cabine e sistema elétrico.
Exemplos de Part Numbers
Alguns códigos presentes neste catálogo:

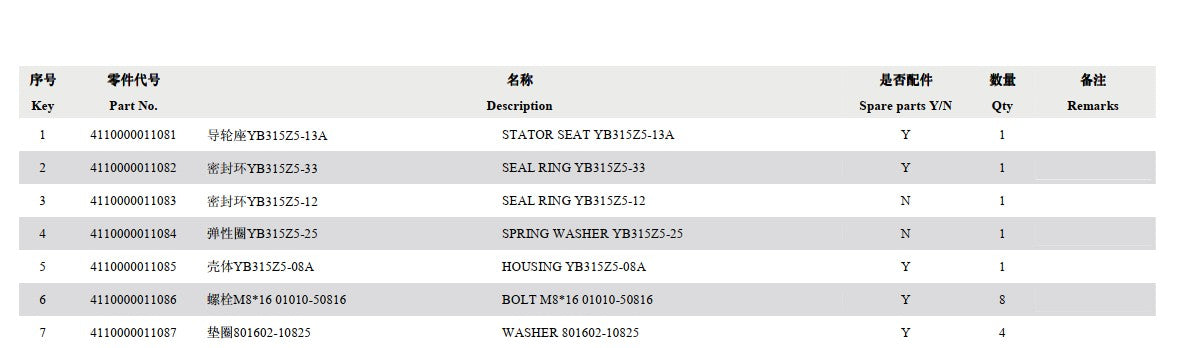

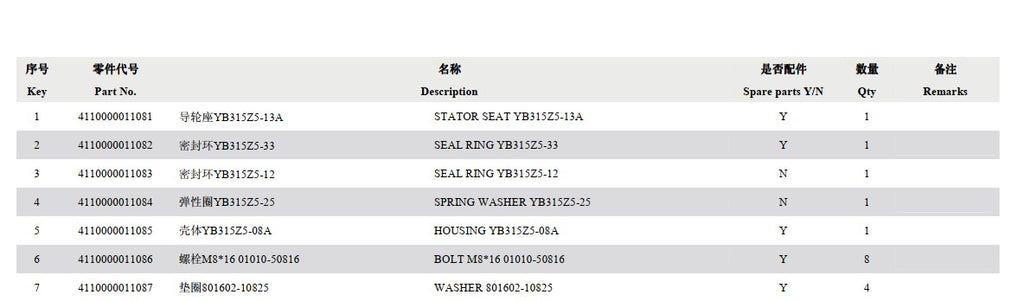

- 4110000011081 — Stator Seat YB315Z5-13A (conversor de torque)
- 4110000011082 — Seal Ring YB315Z5-33 (conversor de torque)
- 4110000011085 — Housing YB315Z5-08A (conversor de torque)
- 29070000561 — Planet Gear (redução final — eixo dianteiro)
- 4043000015 — Pin LGB301-85*130R*245-40Cr (working equipment)
Para Quem é Este Catálogo
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias SDLG, distribuidores de peças, construtoras e gestores de frotas que precisam de códigos verificados para compra de peças de reposição.
Catálogo de Peças vs Manual de Serviço
Este catálogo é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, você precisará do Manual de Serviço correspondente.
Perguntas Frequentes
O catálogo identifica quais peças são itens de reposição?
Sim, cada tabela de part numbers inclui a coluna "Spare parts Y/N", que indica se a peça é classificada como item de reposição pelo fabricante — útil para definir prioridades de estoque e pedidos preventivos.
Dá para usar na compra de peças?
Sim, com os part numbers corretos você consegue fazer pedidos e orçamentos com precisão, evitando erros de compra.
Tem todas as peças do equipamento?
Sim, o catálogo abrange todos os sistemas e conjuntos do modelo, conforme documentação oficial do fabricante.
