Descrição
Catálogo de peças oficial Volvo CE da pá-carregadeira L50D, referência 97809, aplicável à faixa de série 13002–14059 — 617 páginas em português, com os part numbers originais (padrão VOE) e a vista explodida de cada conjunto.
Qual versão este catálogo cobre
Específico da L50D, série 13002–14059. A Volvo usa catálogos separados por geração da linha L50, então confira a sua — para as variantes próximas, os documentos corretos são a L50C, a L50E, e as versões L50 BM e L50C BM. Na dúvida sobre o número de série da sua máquina, confirme pelo WhatsApp antes de comprar.

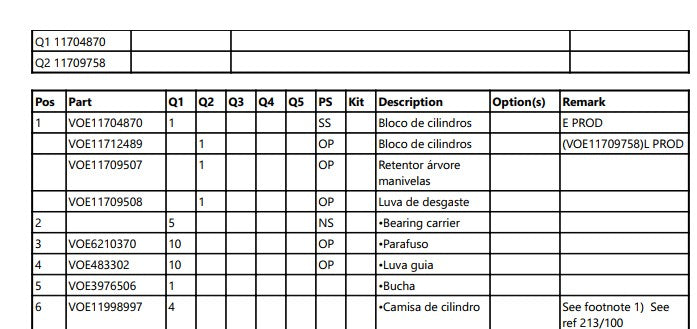

Part numbers Volvo (amostra real do catálogo)
- Motor — vedações e válvulas: VOE11709507 (retentor da árvore), VOE483302 (luva-guia), VOE11997817 (válvula), VOE11997819 (mola)
- Filtros: VOE3976719 e VOE3976655 (filtros de combustível)
- Hidráulico: VOE11704870 e VOE11712489 (blocos de cilindros), VOE11998997 (camisa de cilindro)
- Fixação: VOE6210370 (parafuso), VOE11988634 (arruela), VOE11997816 (pino), VOE11998031 (parafuso)
- Elétrico: VOE992517 (lâmpada), VOE11101725 (chicote)
- Estrutura: VOE11998999 (capô)
Códigos extraídos das páginas do catálogo — confirme junto à revenda autorizada antes do pedido.
Conjuntos documentados

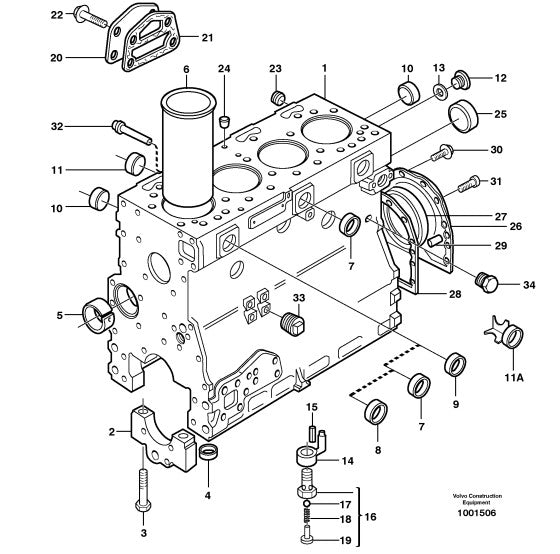

Motor e periféricos: bloco, cabeçote, arrefecimento, admissão, escape, combustível e lubrificação.
Powertrain: eixo planetário e eixo traseiro AWB 10 STD.

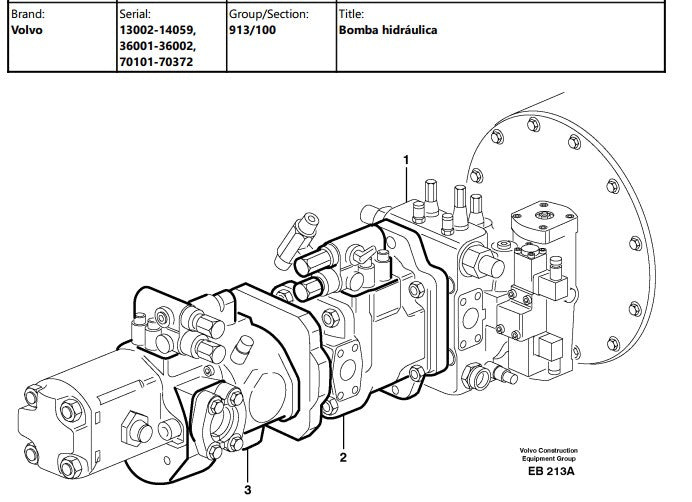

Hidráulico: bomba, válvula de alívio, servo-hidráulico, apoio de braço e linhas de alimentação e retorno.
Cabine e elétrica: chicote de cabos, compressor e assento do operador.
Chassi e implementos: freio de estacionamento, limitador de velocidade (speed limiter) e suporte de implemento.
Especificações
- Marca: Volvo
- Modelo: L50D
- Tipo: Pá-carregadeira
- Referência: 97809
- Série: 13002–14059
- Origem: Volvo Construction Equipment (Suécia)
- Páginas: 617
- Tamanho: 82 MB
- Idioma: Português
- Formato: PDF pesquisável
Catálogo de peças ou manual de serviço?
Este catálogo serve para identificar e comprar a peça certa: part numbers, quantidades por montagem e vistas explodidas. Para os procedimentos de reparo, torques e diagnóstico, o complemento é o Manual de Serviço da Volvo L50D — também em português, com o manual do motor D3.3 e diagramas. Catálogo e manual da mesma máquina, os dois no idioma.
