Descrição
Especificações
- Marca: Clark
- Modelo(s): NP12D / NP15 / NP20
- Tipo de equipamento: Order Picker
- Documento: Catálogo de Peças
- Páginas: 598
- Idioma: Inglês
- Formato: PDF Digital
- Série/Ref.: faixas de seriais NP12D/NP15/NP20
O Catálogo de Peças Clark NP12D / NP15 / NP20 (order picker) é o documento técnico oficial em PDF, com 598 páginas em Inglês e vistas explodidas de todos os conjuntos com os números originais de fábrica, para identificar e comprar a peça certa sem erro. Ferramenta essencial para oficinas, revendas, frotas e colecionadores que trabalham com order picker Clark NP12D / NP15 / NP20, reduzindo tempo de parada e evitando compra errada.
Destaques deste material
- ✅ Manual de peças cobrindo três modelos: NP12D, NP15 e NP20
- ✅ Book Number NP-2 - substitui os livros anteriores NP-1, R1, R2, R3, R4 e R5, indicando parte de uma série sequencial de revisões do mesmo catálogo (prefixo NP)
- ✅ Faixas de seriais efetivas: NP12D-1-5840 a 7770, NP15-1-5830 a 7760, NP20-1-5835 a 7765
- ✅ Volume extenso (598 páginas) com sumário real detalhado por sistema: Controles Hidráulicos, Motor de Tração, Painéis de Controle EV-1/EV-100, Mastros Padrão (2 Estágios) e Triplo (3 Estágios), Pantógrafos de Alcance Simples/Duplo e Deslocador Lateral
Grupos e Sistemas de Peças Cobertos

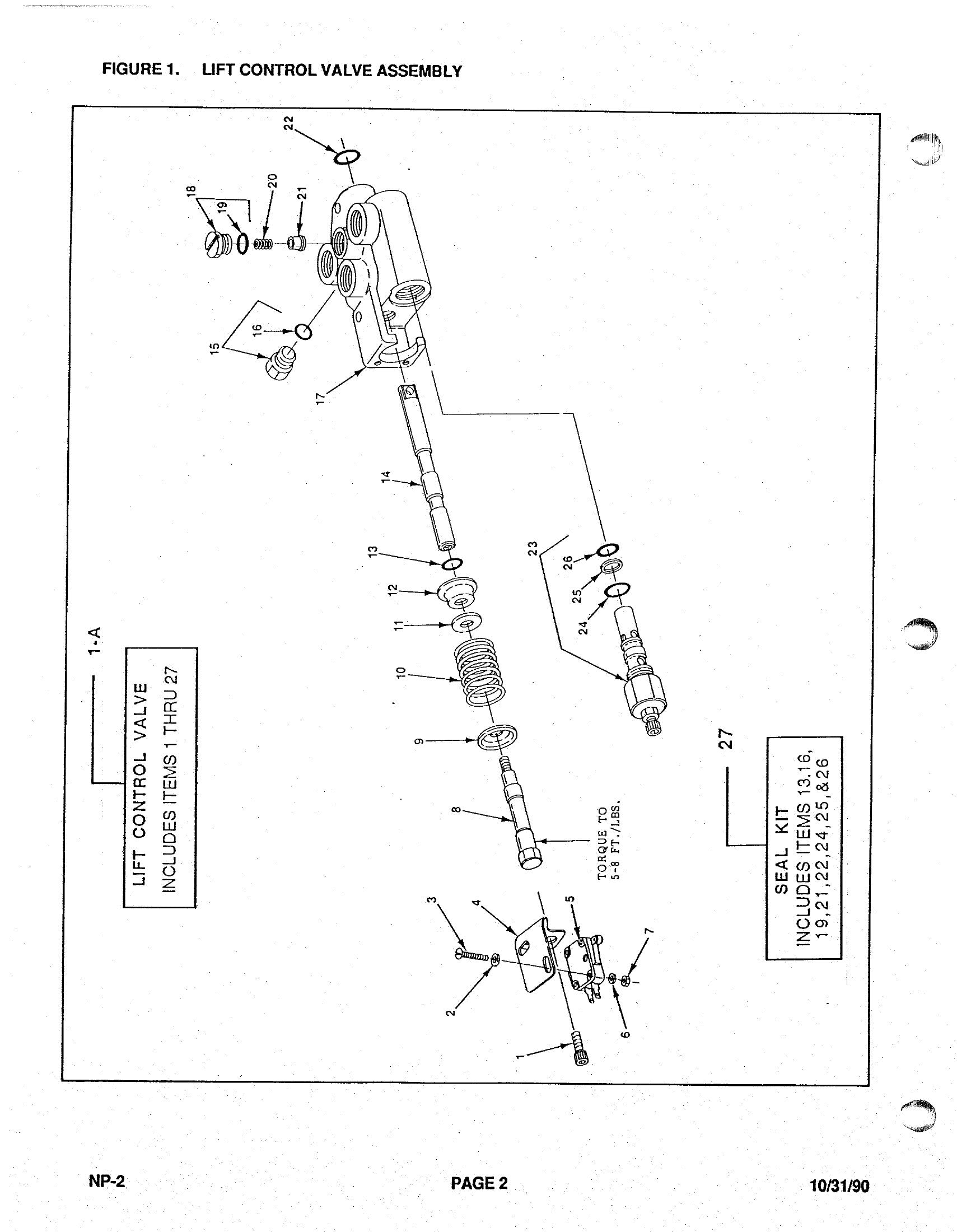

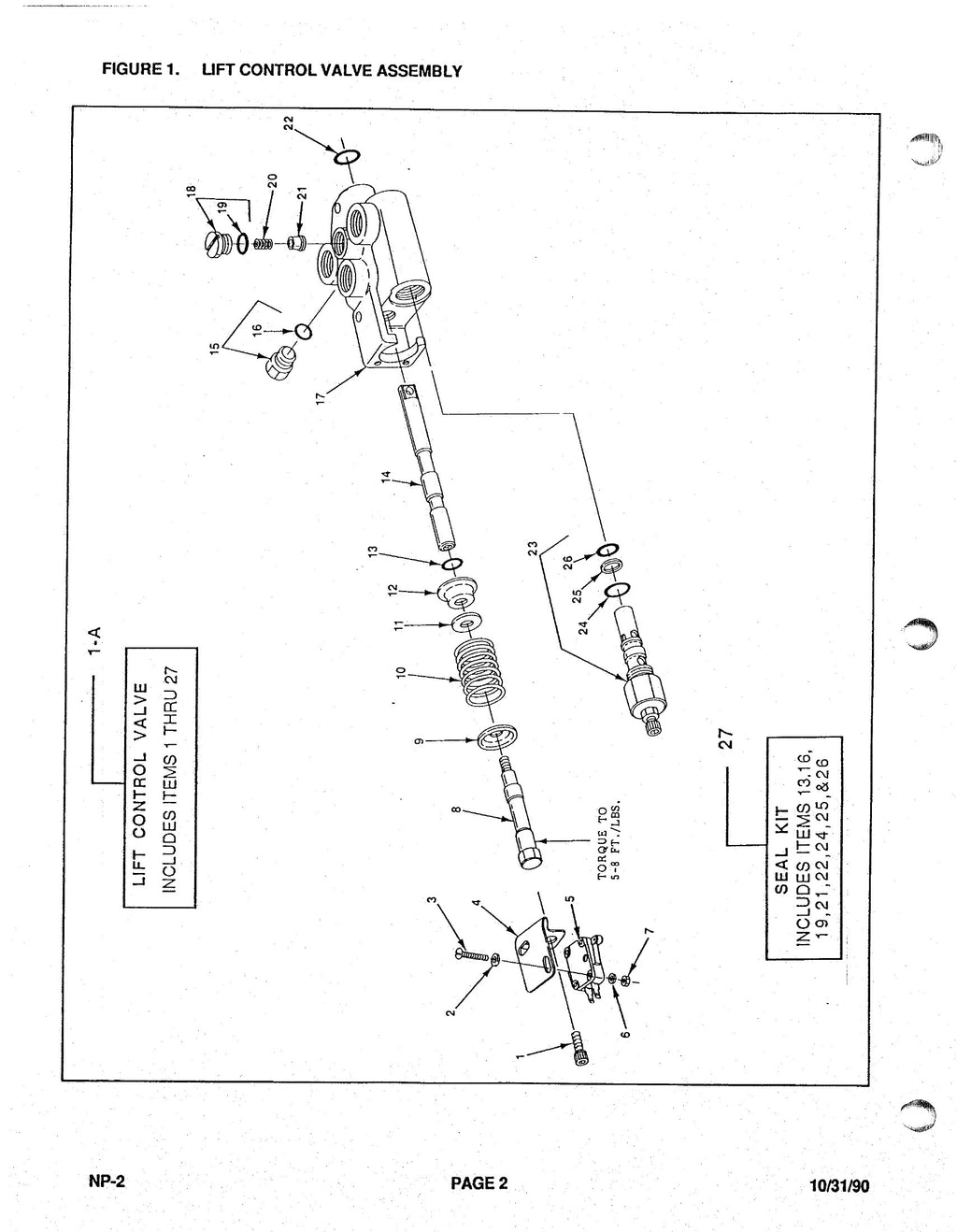

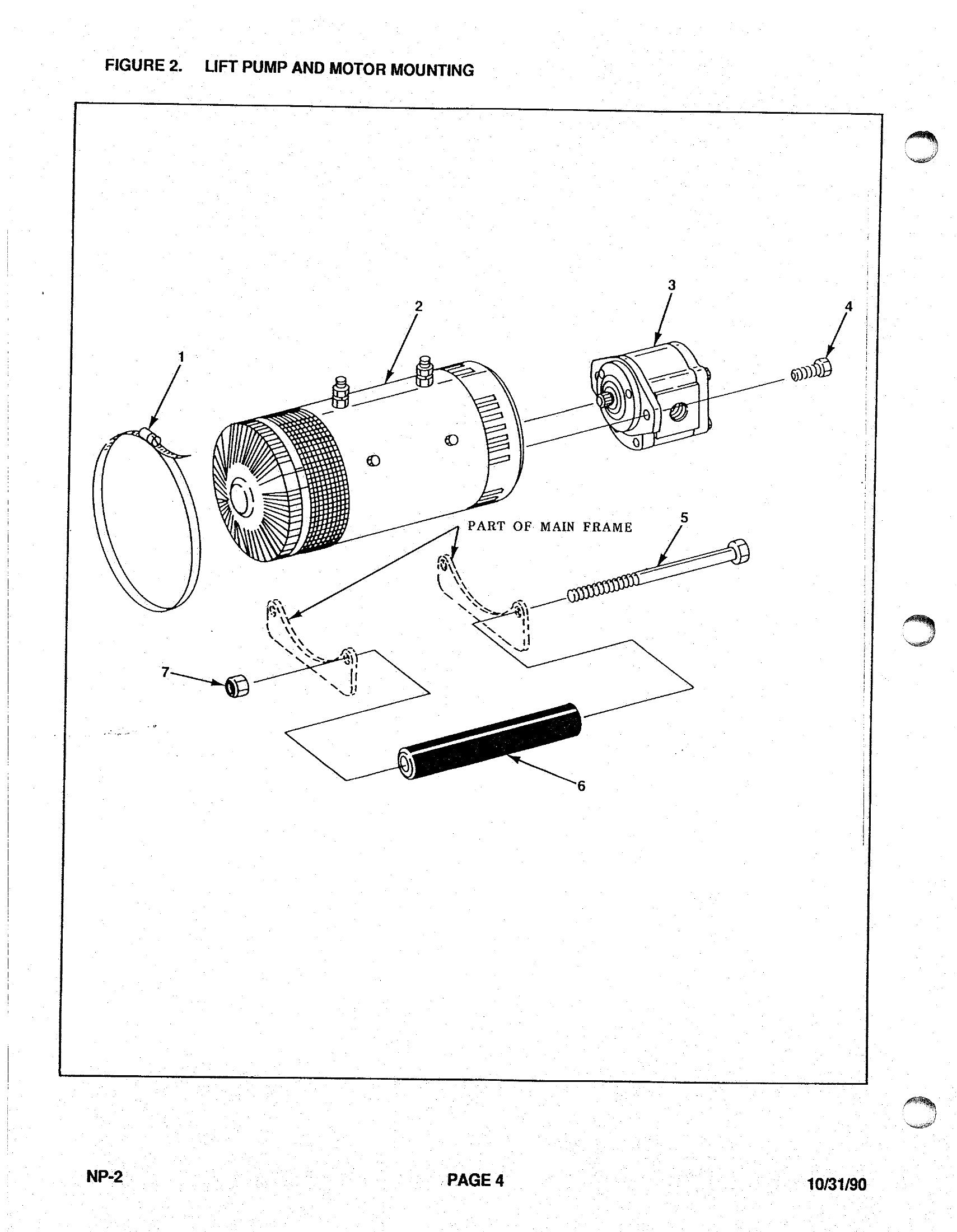

- Hydraulic Controls — Pump Motors & Pumps, Lift Control Valve, Motor/Lift Pump Mounting (pág. 1-39)
- Battery Disconnect, Cables and Shielding (pág. 39-45)
- Steer Control / Pump / Lines, Steering Linkage & Drive Unit (pág. 45-71)
- Drive (Traction) Motor e Brakes — Motor e Freios (pág. 75-99)
- EV-1 SCR Control System / EV-1 Control System / EV-100 Control System — Sistemas de Controle Eletrônico (pág. 111-181)
- EV-100 Panel Contactors, EV-1/EV-100 2-Stage Cable (pág. 181-213)
- Main Frame & Parts — Single & Dual Load Wheels (pág. 215-231)
- Std. 2-Stage Upright — Mastro Padrão de 2 Estágios (pág. 233-291)
- Triple (3-Stage) Upright — Mastro Triplo de 3 Estágios (pág. 293-467)
- Single Reach Pantograph / Double Reach Pantograph (pág. 469-489)
- Sideshifter and Forks — Deslocador Lateral e Garfos (pág. 513-527)
- EV-1/EV-100 3-Stage Cable, Schematics - Electrical (pág. 527-535)
- Special Tools (pág. 539)
- Directional, Speed and Lift/Lower Control (pág. 541-549)
Por Que Vale a Pena
- ✅ Localiza a peça certa pelo número original de fábrica
- ✅ Vistas explodidas e diagramas de montagem dos grupos
- ✅ Evita compra de peça errada e retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para Quem é
Mecânicos e oficinas especializadas em empilhadeiras elétricas Clark
Perguntas Frequentes
Qual o idioma e como recebo?
Idioma: Inglês. Entrega 100% digital — você recebe o PDF em minutos por e-mail ou WhatsApp após a confirmação do pagamento.
Serve para qual máquina?
Clark NP12D / NP15 / NP20 (order picker).
É o documento completo?
Sim, são 598 páginas, o material oficial em PDF.
