Descrição
Catálogo de Peças Trator de Esteiras New Holland 7D — publicação técnica oficial em PDF pesquisável com 421 páginas e aproximadamente 4,9 MB, contendo part numbers originais, vistas explodidas dos conjuntos e quantidades por montagem, com denominações multilíngues (português, espanhol, inglês, alemão, italiano e dinamarquês) que facilitam consulta em concessionárias, oficinas e operações internacionais.
Este material corresponde ao catálogo de referência 84243350, publicado em junho de 2009 e impresso no Brasil. Aplicável a tratores de esteiras 7D equipados com motor MWM, conforme especificação original. O documento está estruturado em oito grandes grupos funcionais — motor, transmissão, sistema de freios e direção, comando hidráulico, sistema hidráulico, ferramentas, sistema elétrico e chassi/cabine — com subdivisões numeradas (01-01 a 08-12) que aceleram a localização exata do conjunto desejado durante o orçamento ou pedido de peças.
Especificações do Catálogo
- Marca: New Holland
- Modelo: 7D
- Tipo: Trator de Esteiras
- Motor: MWM
- Referência do Catálogo: 84243350
- Data de Publicação: Junho de 2009
- Páginas: 421
- Tamanho do Arquivo: aproximadamente 4,9 MB
- Idiomas: português, espanhol, inglês, alemão, italiano e dinamarquês
- Formato: PDF Pesquisável (Ctrl+F)
- Compatibilidade: computador, tablet e celular
Sistemas e Conjuntos Cobertos
O catálogo está organizado nos seguintes grupos, conforme o índice oficial do documento:
Grupo 01 — Motor: bloco do cilindro e cabeçote, cárter de óleo e tampas, virabrequim e volante do motor, biela e êmbolos, comando da distribuição, distribuição, comandos vários, respiro do motor, reservatório de combustível, comando do acelerador, filtro de ar e tubulações, pré-filtro, filtro de ar, alimentação e injeção, bomba alimentadora, filtro de combustível, bomba injetora, regulador de velocidade, porta bico injetor, coletores de admissão e escape, tubulação de escape, sistema de lubrificação, filtro de óleo, radiador, bomba de água e tubulações, bomba de água e ventilador.
Grupo 02 — Transmissão: comando da embreagem, sistema de lubrificação da embreagem, embreagem, câmbio de velocidades (carcaça e tampas), inversor do câmbio (caixa e tampas), engrenagens do câmbio, engrenagens do inversor, comando externo do câmbio de velocidade, comando interno do câmbio de velocidade, comando do inversor, eixo de transmissão, engrenagens de redução, caixa dos redutores laterais posteriores e engrenagens dos redutores laterais posteriores.
Grupo 03 — Sistema de Freios: lonas de freio e freio de mão.
Grupo 04 — Sistema de Direção e Material Rodante: gancho de tração, sistema de arraste, embreagem de direção, suporte do piso, comando da embreagem de direção, sistema hidráulico da embreagem de direção, comando hidráulico da embreagem de direção, válvula e cilindro, bomba, suspensão dianteira, chassi e armação da esteira, guias do chassi de esteira, roda motriz, roda-guia, rolete de apoio da esteira, rolete do suporte da esteira, esteira reforçada, esteira lubrificada, esteira lubrificada com elo split e esteira selada.
Grupo 05 — Sistema Hidráulico: tomada de força, polia motriz, sistema hidráulico, suporte da lâmina, braço de levantamento da lâmina, ripper, suporte do ripper, lâmina, comando do sistema hidráulico, conjunto distribuidor, reservatório de óleo hidráulico, bomba de implemento (PN 75238023), árvore de transmissão (PN 75220325), conjunto válvula (PN 75287416), distribuidor da embreagem de direção, distribuidor central, distribuidor tampa esquerda, conjunto corpo de descarga, válvula de alívio, válvula, cilindros e cilindro do ripper.
Grupo 06 — Ferramentas: ferramentas especiais para manutenção e reparo.
Grupo 07 — Sistema Elétrico: sistema elétrico, alternador, painel de instrumentos e iluminação, sistema de iluminação, motor de partida, farol dianteiro (PN 75211201) e farol traseiro (PN 75201108).
Grupo 08 — Chassi e Cabine: capô, painel de instrumentos, toldo, decalques, pára-lamas e estribos, protetores do assento, console direito, protetores de esteira opcional, proteção da roda motriz, protetor do cárter e assento do operador.
Cenários de Uso Reais
Este catálogo apoia diversas situações de identificação de peças e formação de pedido, conforme a cobertura do documento:
- Manutenção do material rodante: identificação de roletes (apoio e suporte), rodas-guia, roda motriz, sapatas e elos das diferentes versões de esteira (reforçada, lubrificada, com elo split e selada).
- Reparo das embreagens de direção: identificação de discos, platôs, distribuidores e cilindros do sistema hidráulico das embreagens.
- Reforma de transmissão: levantamento dos componentes do câmbio, inversor, redutores laterais posteriores e respectivas engrenagens.
- Diagnóstico hidráulico da lâmina e ripper: códigos do conjunto distribuidor, válvulas de alívio, bomba de implemento e cilindros.
- Retífica do motor MWM: identificação de bronzinas, pistões, juntas, comando de distribuição e periféricos da bomba injetora.
- Manutenção elétrica: códigos do alternador, motor de partida, painel, iluminação e faróis dianteiro/traseiro.
- Reposição de itens da cabine e capotaria: capô, toldo, console, pára-lamas, protetores e assento do operador.
Exemplos de Part Numbers Incluídos
O catálogo organiza centenas de códigos originais New Holland por subconjunto. Exemplos extraídos diretamente do documento:
- Motor e fixação: 10791011 (porca M10), 10516879 (arruela plana), 15970721 (parafuso hex M10x1,5), 75212376 (tampa), 594547 (junta hermética).
- Transmissão e fixação interna: 10298460 (arruela de cobre M12,2x18x1,5), 4964852 (junta hermética), 11307731 (parafuso M12x1,5x45), 10517071 (arruela-trava), 12163921 (porca M12x1,5).
- Detalhes de transmissão: 4958508 (bucha), 75244426 (tampa), 75210104 (contrapeso), 75201411 e 75221913 (placas), 4970992 e 4970997 (haste de nível e tubo rígido).
- Implementos referenciados: 75238023 (bomba de implemento), 75220325 (árvore de transmissão), 75287416 (conjunto válvula).
- Sistema elétrico: 75211201 (farol dianteiro), 75201108 (farol traseiro).
- Anéis, juntas e fixadores: 75204373 (anel), 10377011 (parafuso), 79046274 e 79046272 (juntas), 75204372 (parafuso), 10516470 (arruela-trava), 75205295 (arruela plana), 75204149 (alavanca), 75204235 (tampa), 75205256 (parafuso), 75205292 (calço de afinação) e 75204170 (kit).
Cada código aparece com denominação em português, espanhol, inglês, alemão, italiano e dinamarquês, o que facilita conferência cruzada com fornecedores locais e internacionais.
O Valor do Catálogo Oficial New Holland
- Part numbers originais New Holland verificados pelo fabricante, reduzindo o risco de pedido errado.

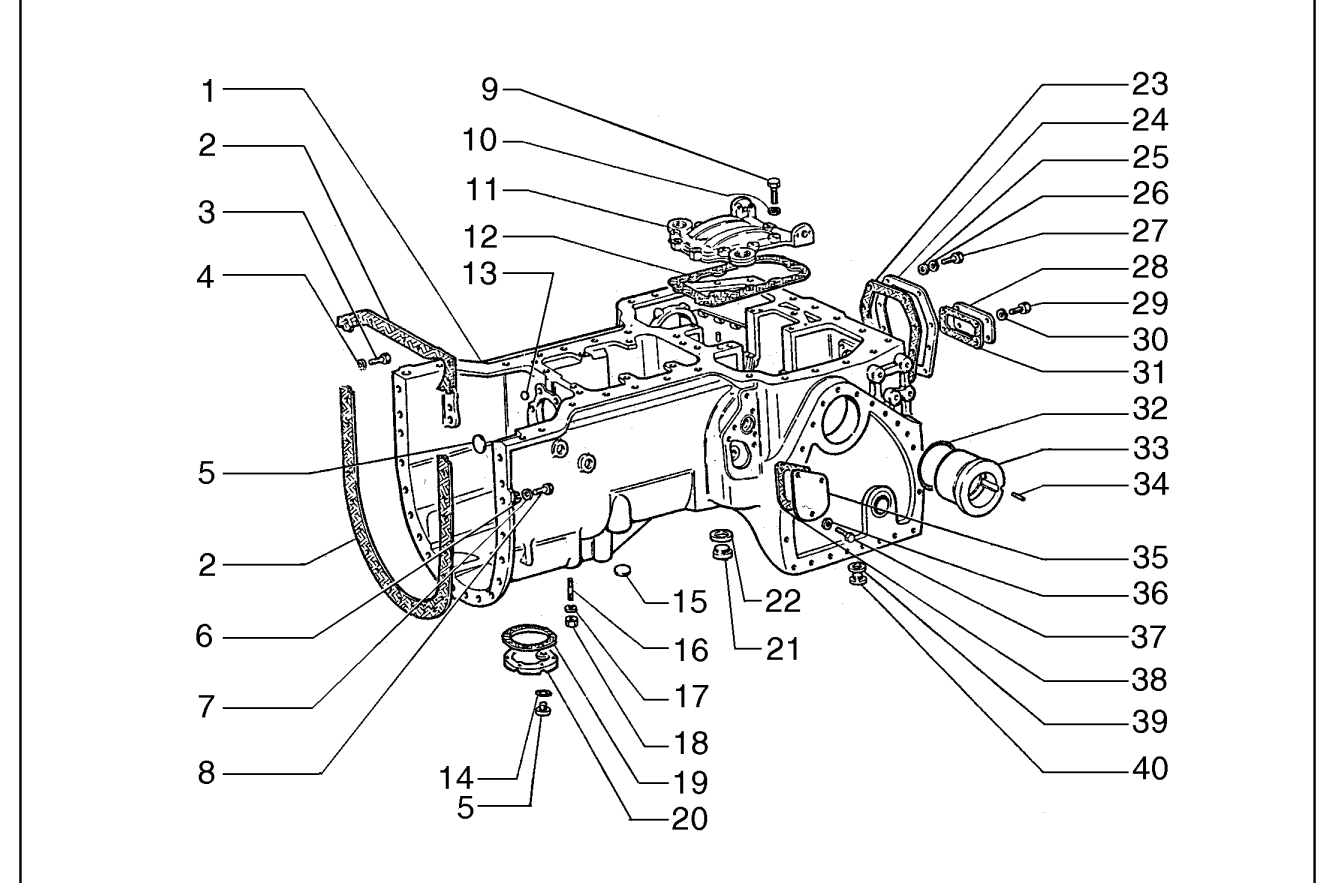

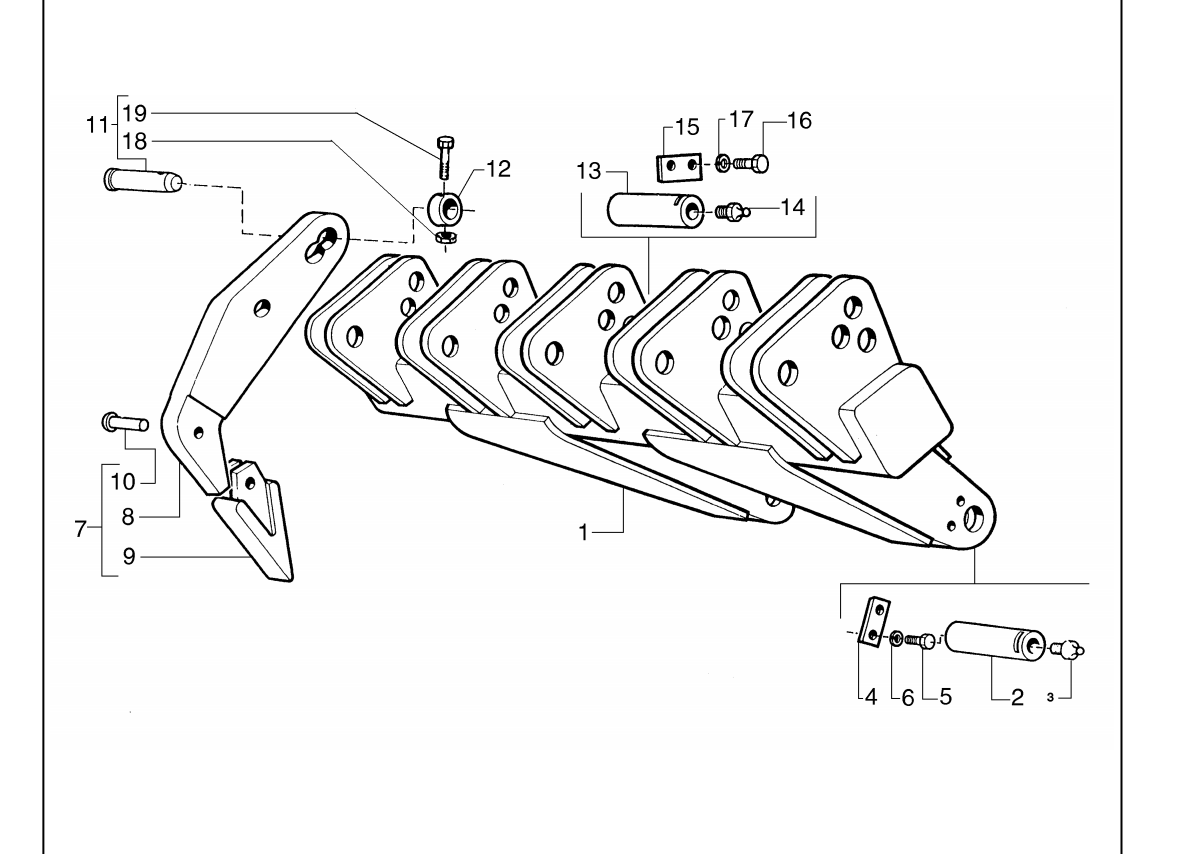

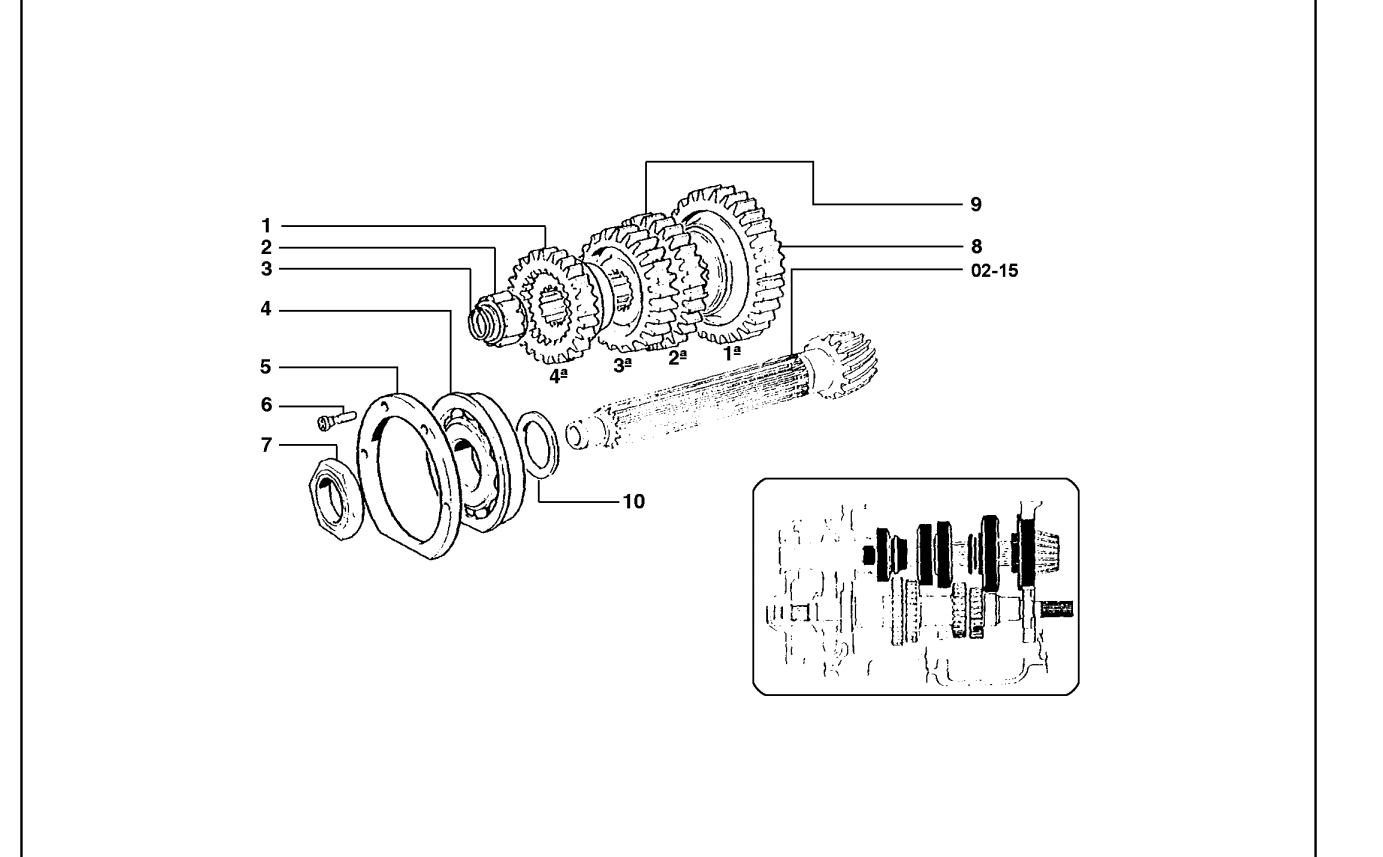

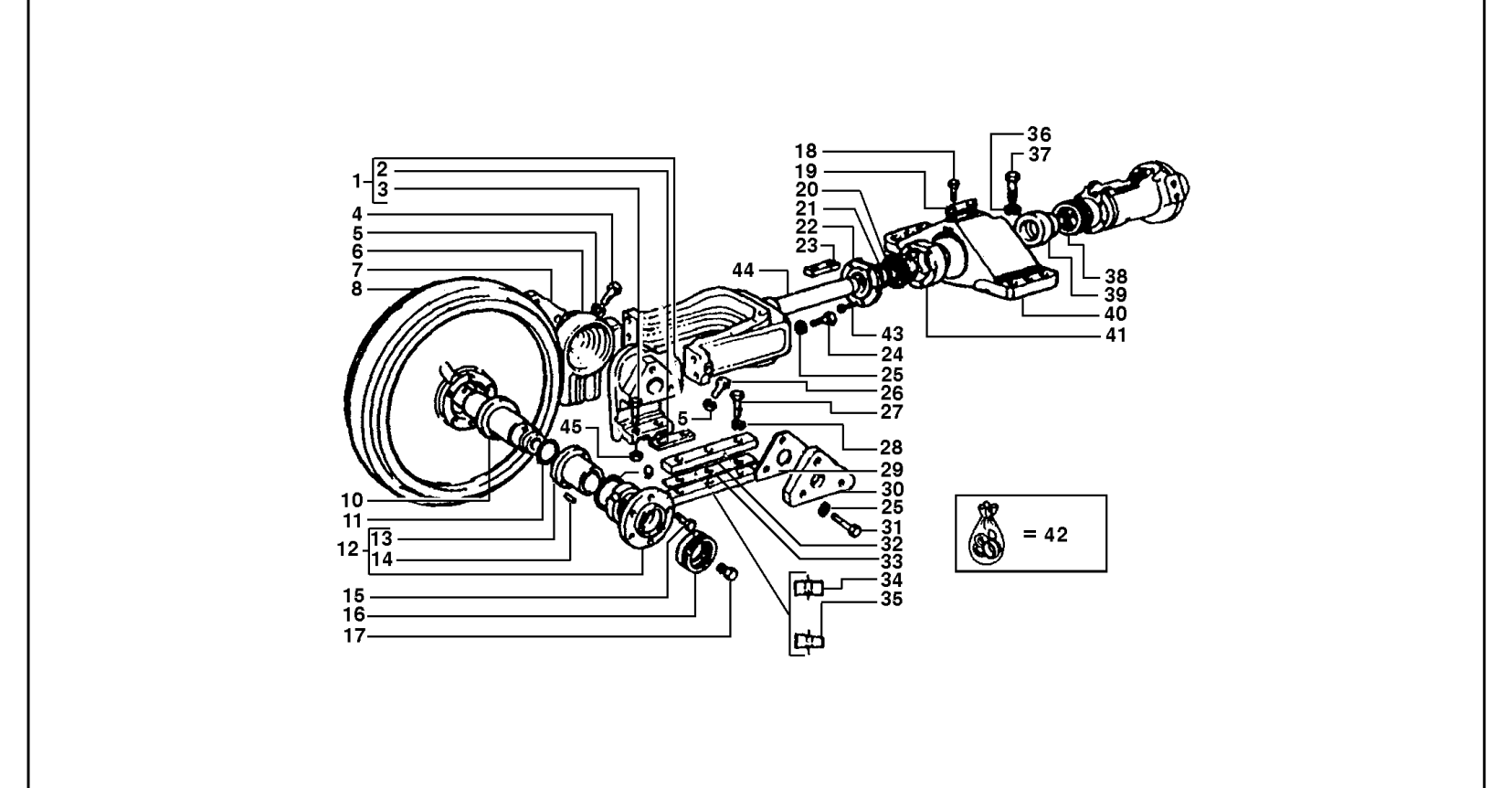

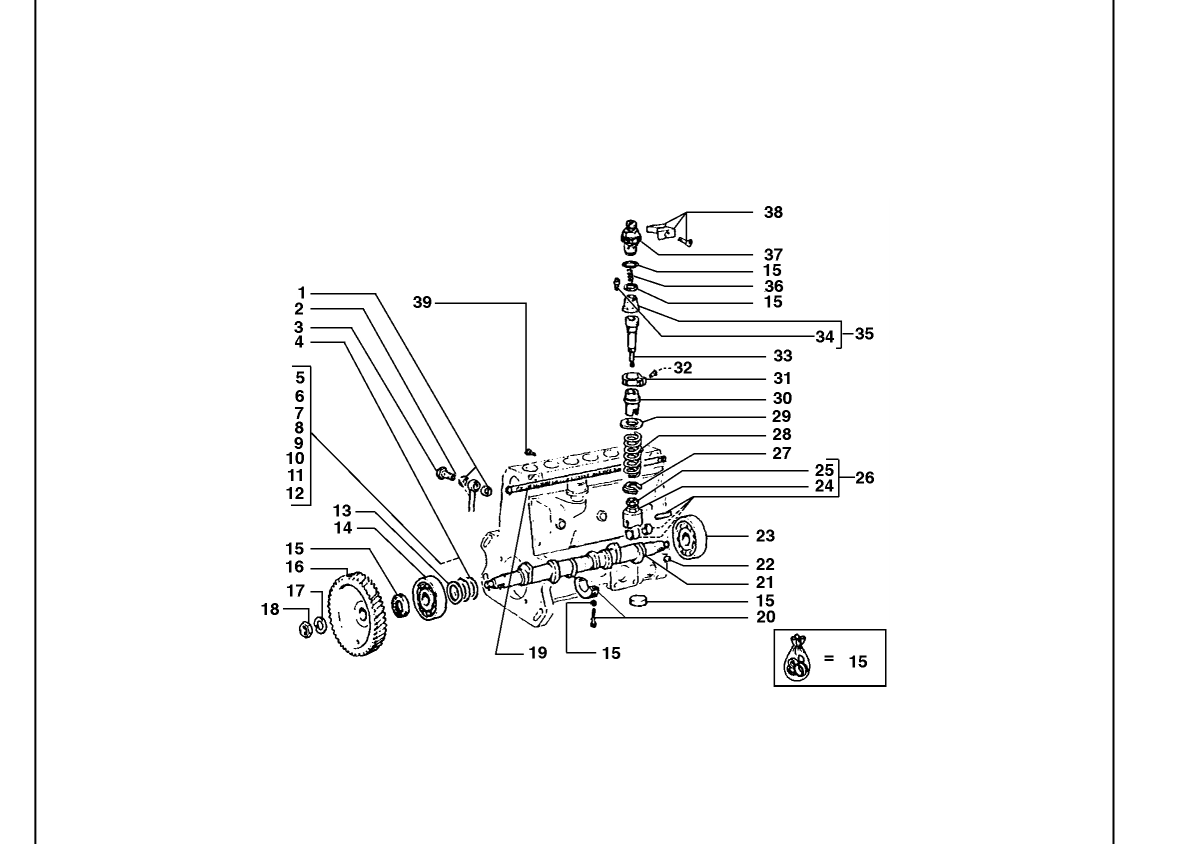

- Vistas explodidas com componentes numerados, fundamentais para conferir posição de montagem e quantidade.
- Denominações em seis idiomas, úteis para distribuidores e oficinas que importam peças.
- Roteiro de manutenção preventiva quando aplicável, conforme cobertura do catálogo.
- Útil para gestores de manutenção que controlam custo por hora-máquina e querem padronizar o pedido entre frotas.
- Padroniza a forma como cada peça é identificada na frota, evitando improvisação no balcão.
Para Quem é Este Catálogo
Material indicado para mecânicos especializados em linha amarela e máquinas pesadas, oficinas de manutenção de equipamentos de construção, concessionárias e distribuidores de peças New Holland, gestores de manutenção de frota, construtoras, mineradoras, empreiteiras, locadoras de equipamentos e profissionais autônomos que prestam serviço em tratores de esteiras New Holland 7D e precisam de referência oficial para orçamento e compra de peças com códigos OEM.
Catálogo de Peças vs Manual de Serviço
Este documento foi feito para identificar peças e códigos antes da compra — é a referência do balcão e do almoxarifado, com part numbers, quantidades e vistas explodidas. Para procedimentos de reparo, ajustes, valores de torque e diagnóstico, o complemento é o Manual de Serviço Trator de Esteiras New Holland 7D. Em revisões maiores, os dois funcionam juntos: catálogo para pedir, manual para executar.
Perguntas Frequentes
Para que serve este catálogo?
Para identificar peças com código original New Holland, montar pedidos com precisão e conferir conjuntos durante a desmontagem. Cada peça aparece com part number, quantidade por montagem e posição na vista explodida.
Que motor equipa o New Holland 7D?
O 7D foi produzido com motor MWM, conforme especificação original. O catálogo apresenta os componentes do motor — bloco, cabeçote, virabrequim, biela e êmbolos, distribuição, sistema de lubrificação, alimentação e injeção, bomba injetora, filtros, radiador e ventilador — com part numbers originais para retífica e revisão.
Os códigos servem para todas as versões do 7D?
O catálogo cobre o 7D conforme a configuração documentada no material de referência 84243350 (publicado em junho de 2009). Em caso de dúvida sobre compatibilidade com a sua máquina, envie a foto da plaqueta de identificação pelo WhatsApp e validamos a aplicação antes da compra.
Tem diagramas explodidos e quantidades por conjunto?
Sim, o catálogo apresenta vistas explodidas com componentes numerados e quantidades indicadas em coluna específica para cada conjunto, conforme a cobertura do documento.
É útil para padronizar reparos na oficina?
Sim. Padroniza o trabalho da equipe técnica e do balcão de peças com base na documentação oficial do fabricante, conforme o conteúdo do catálogo.
Como funciona a busca dentro do catálogo?
Use Ctrl+F para localizar part numbers, descrições ou códigos de subgrupo (ex.: 04-15 para roda motriz). O PDF preserva qualidade em zoom e está pronto para impressão de páginas específicas.
