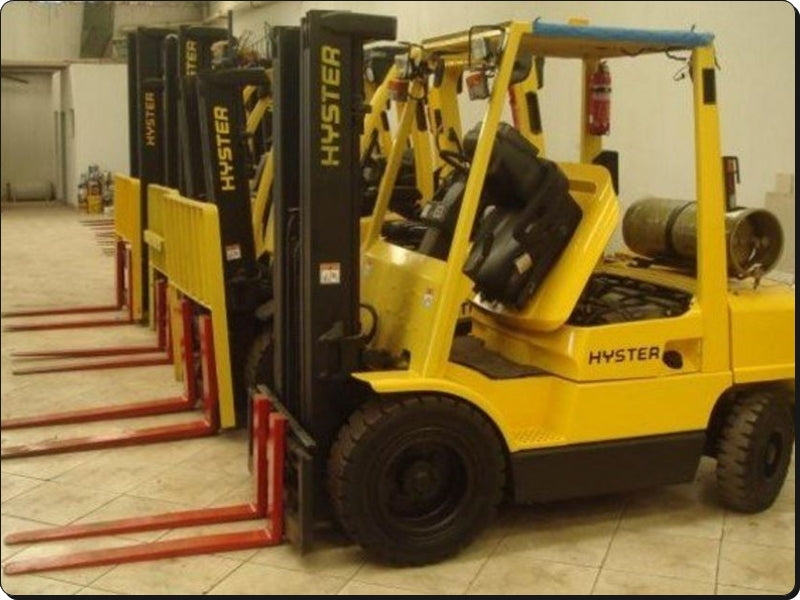

Este é o Catálogo de Peças Hyster H70XM a H120XM (K005): 766 páginas em PDF, no idioma inglês, com o desenho de cada conjunto da empilhadeira contrabalançada a combustão e a numeração original de fábrica. A leitura é sempre a mesma — a figura mostra a peça com uma chamada numerada e a tabela ao lado converte essa chamada no número que você pede ao fornecedor.
Edição K005, de novembro de 2009, com 766 páginas — bem mais extensa que a edição L005 da mesma faixa de modelos. Se a plaqueta da sua empilhadeira traz K005, é este o exemplar correto; ele acompanha as revisões de peça posteriores a 2004.
Destaques deste material
- Torre externa
- Sistema hidráulico
- Elevação principal
- Bomba da direção
- Torre interna
- Transmissão
- Conjunto geral da máquina
- Cilindro de direção
- Conversor de torque
Grupos e sistemas cobertos
- 01 — Chassi e estrutura
- 02 — Conjunto do motor
- 03 — Sistema de combustível
- 04 — Sistema elétrico
- 05 — Transmissão
- 06 — Eixo de tração
- 07 — Sistema de direção
- 08 — Sistema de freio
- 09 — Sistema hidráulico
- 10 — Torre de 2 estágios com elevação livre limitada
- 11 — Torre de 2 estágios com elevação livre total
- 12 — Torre de 3 estágios com elevação livre total
- 13 — Opcionais de fábrica
- 14 — Índice numérico de peças (localiza qualquer número no manual)
Por que vale a pena
- Você compra a peça certa de primeira: o número original está do lado do desenho, sem chute e sem pedir errado.

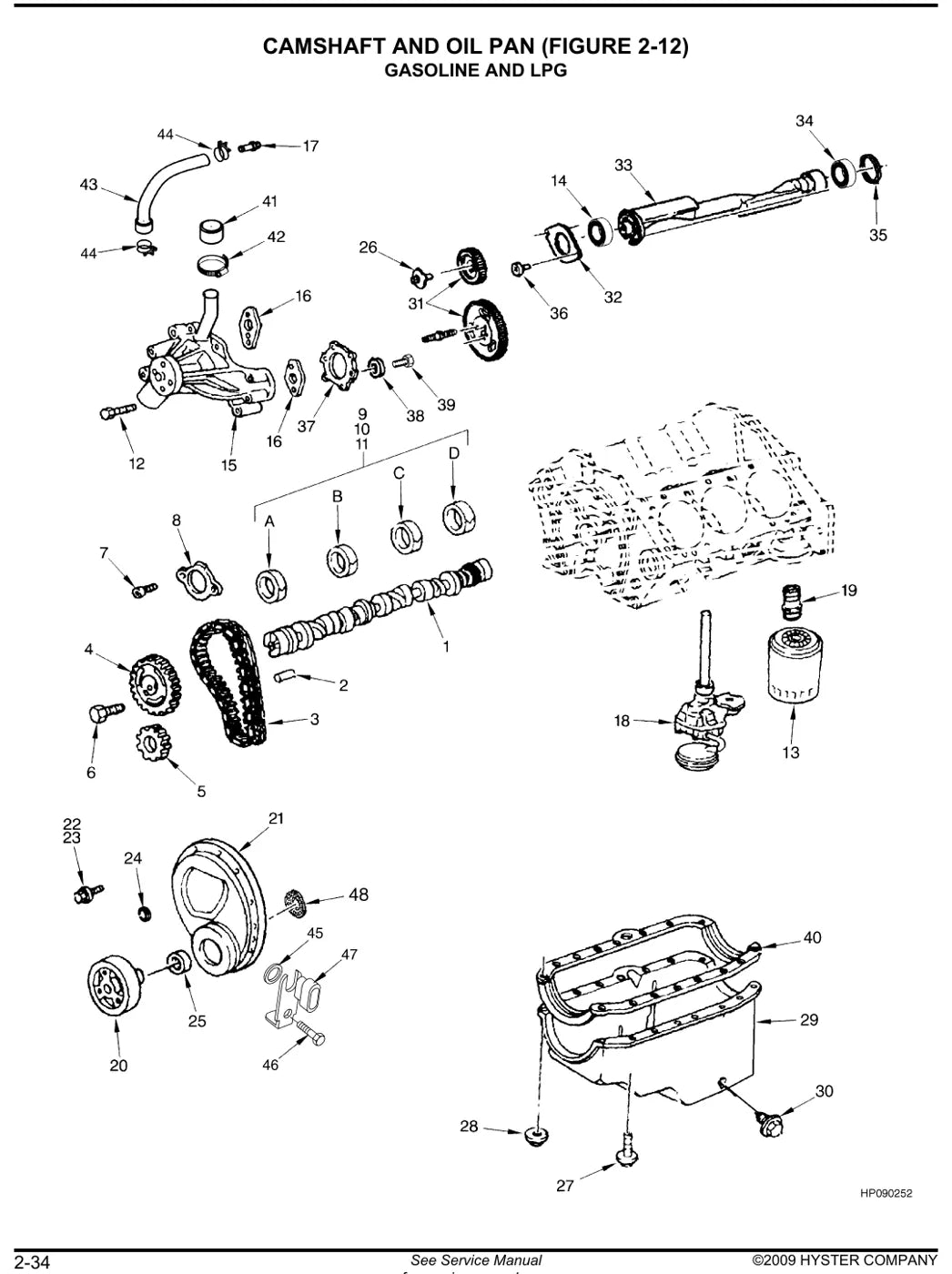

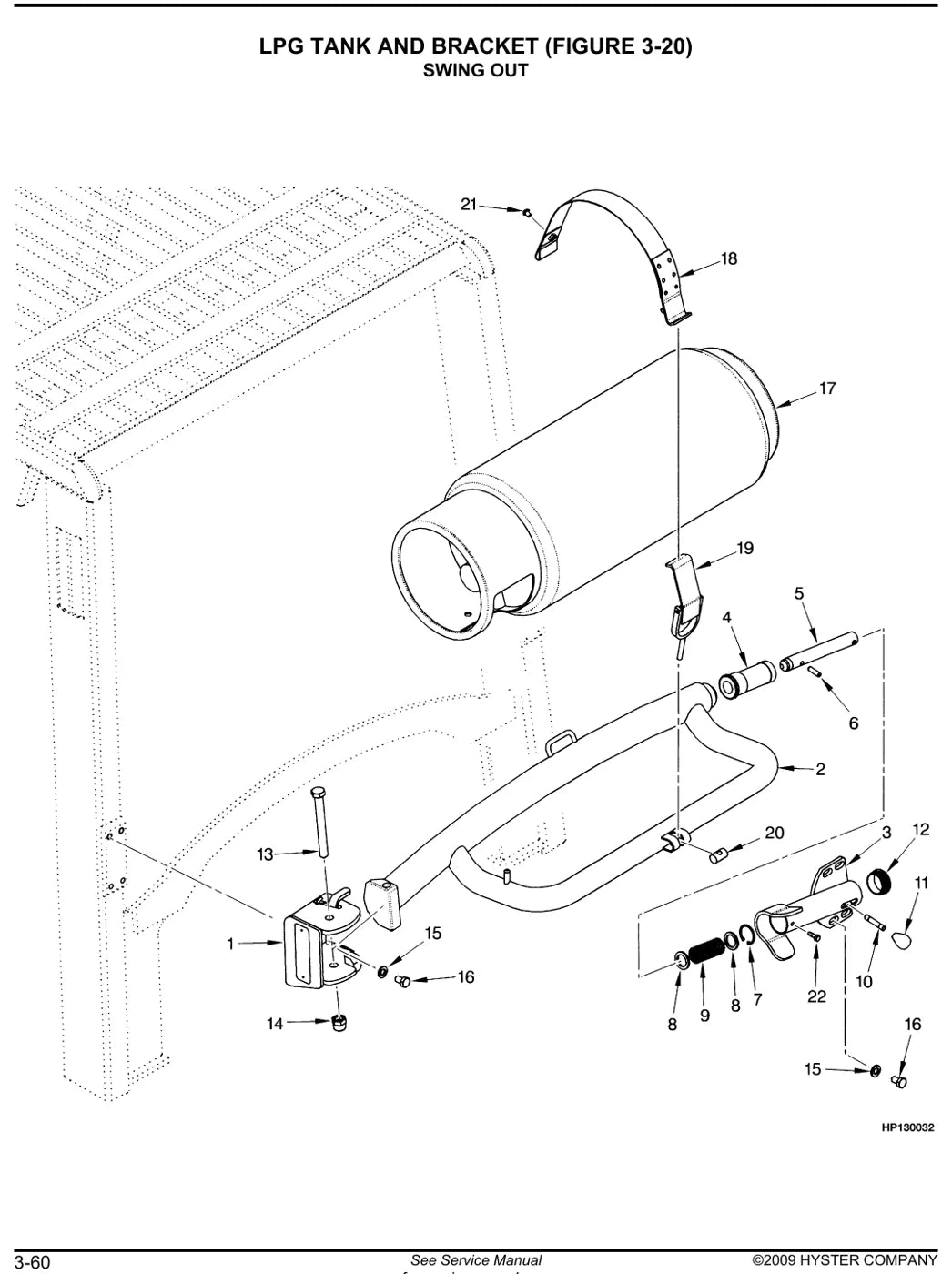

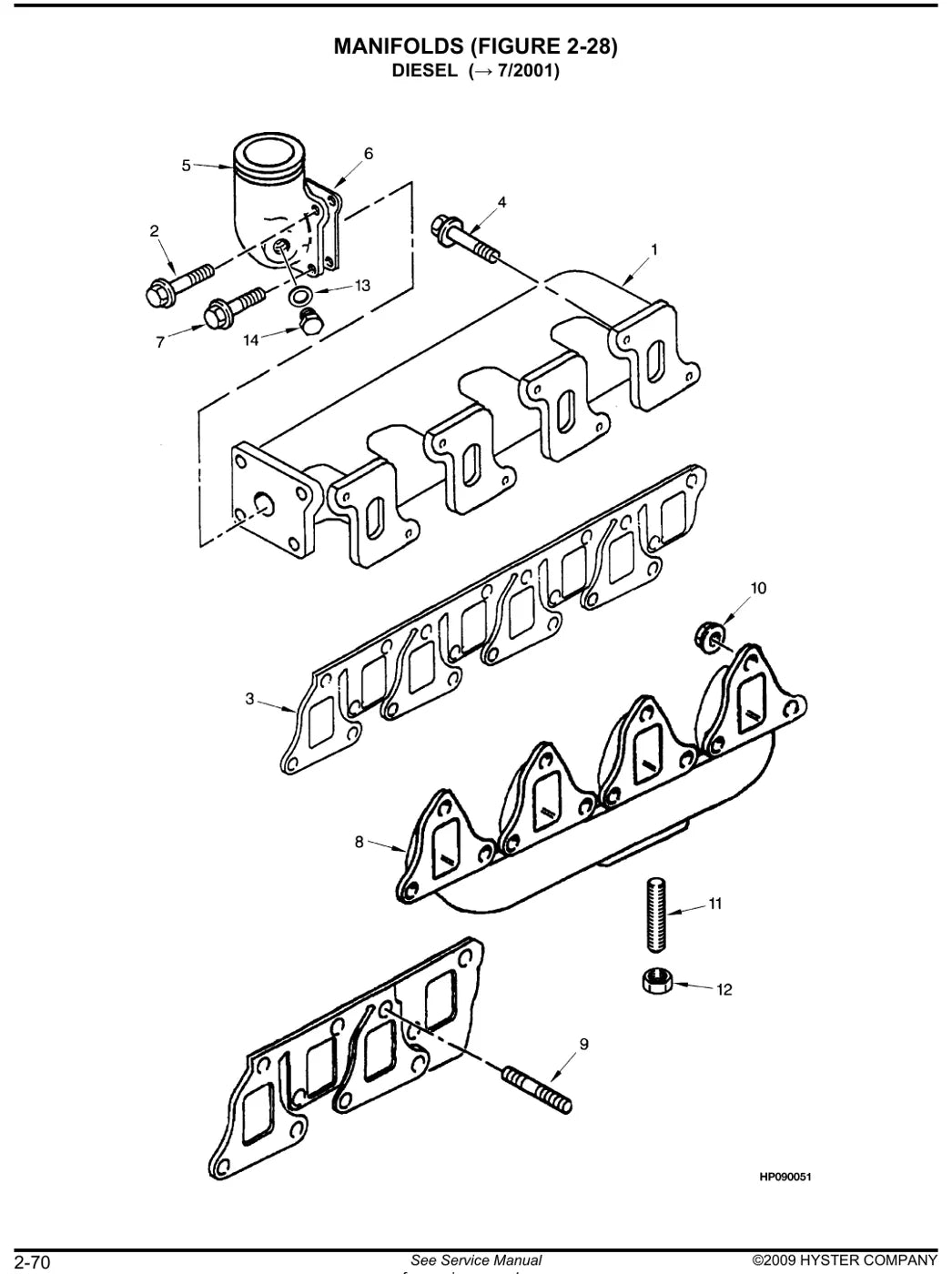

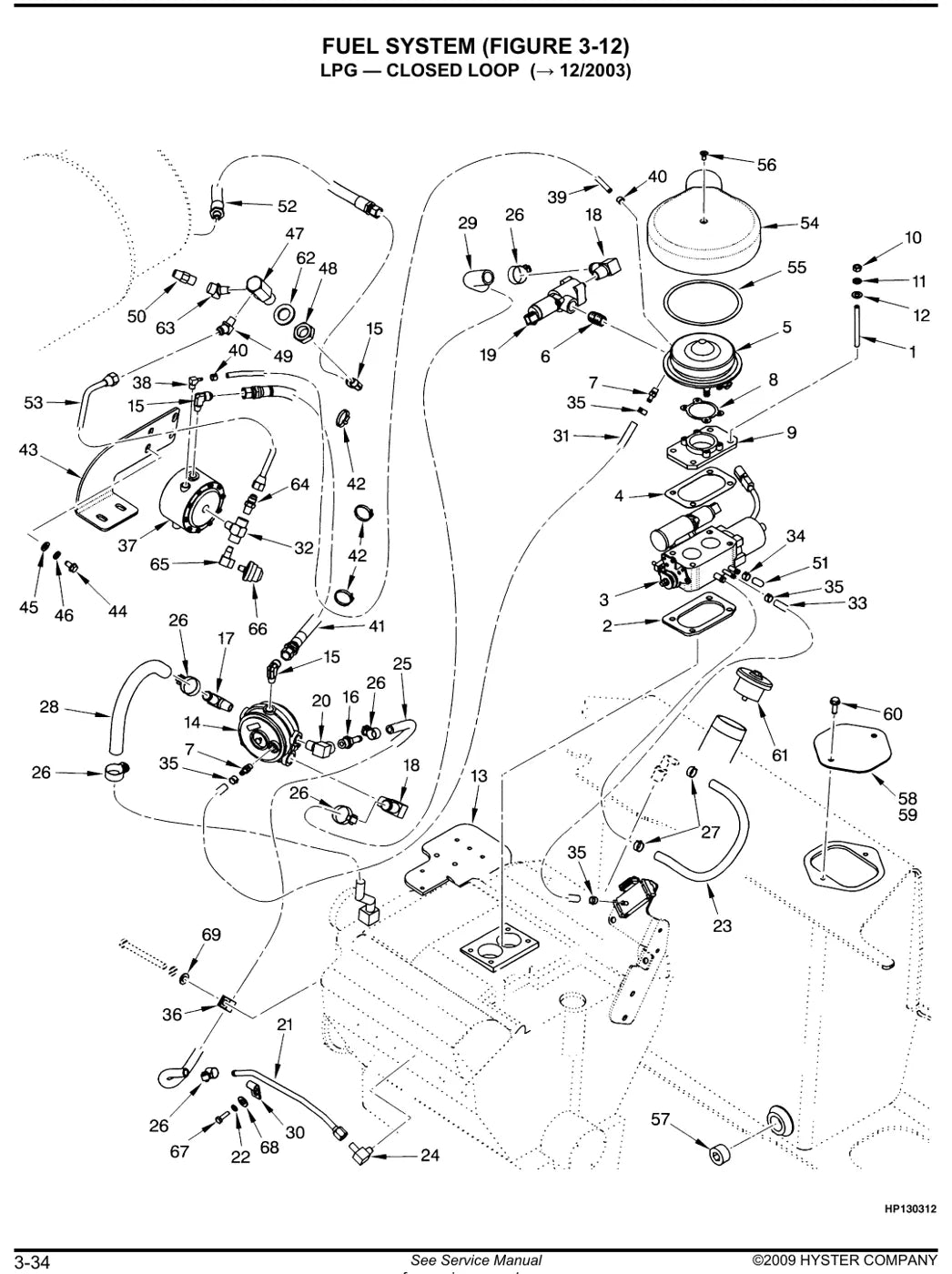

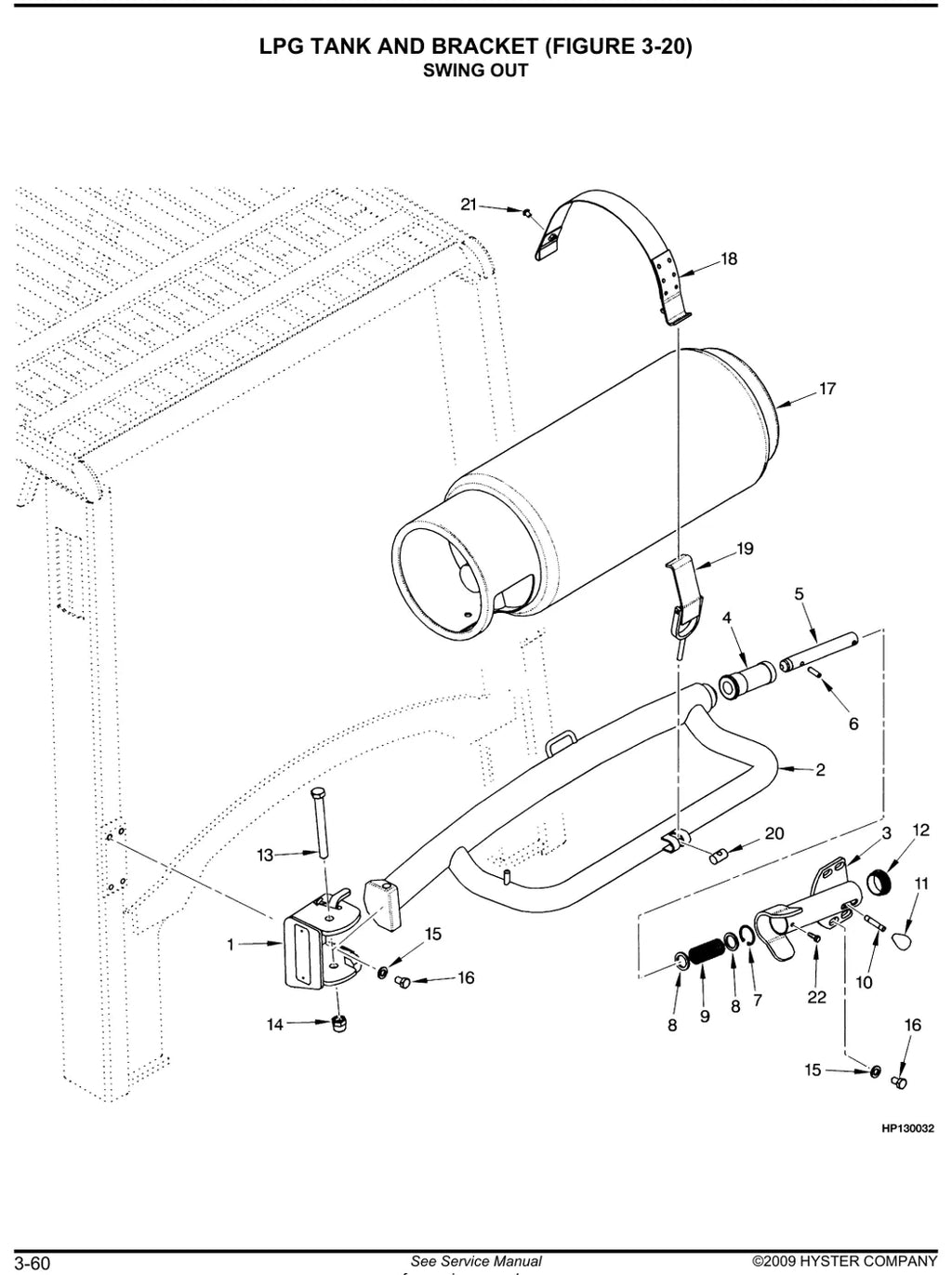

- As vistas explodidas mostram a ordem de montagem — ajuda tanto na compra quanto na hora de remontar.
- PDF pesquisável: digite o nome do conjunto ou o próprio número da peça e caia direto na página.
- O índice numérico permite o caminho inverso: você tem o número da peça e descobre em que conjunto ela entra.
Para quem é
- Oficinas e assistências técnicas que atendem empilhadeiras Hyster e Yale.
- Compradores e almoxarifes que precisam do número de peça original para cotar.
- Locadoras de empilhadeira que controlam custo de manutenção da frota.
- Instrutores e equipes de treinamento que usam as vistas explodidas em sala.
Perguntas frequentes
Este catálogo tem os números de peça originais?
Tem. Cada vista explodida vem com a lista correspondente de item, número da peça Hyster, descrição e quantidade.
Serve para a minha máquina?
Confira o modelo e o código de série da plaqueta. Este documento cobre H70XM a H120XM (linha Challenger, série K005). Se o seu código for outro, chame no WhatsApp que a gente confere antes da compra.
Em que idioma está o arquivo?
Este exemplar está em inglês. As vistas explodidas e os números de peça são universais — a leitura da figura não depende do idioma.
É PDF pesquisável?
Sim. Dá para usar Ctrl+F e procurar pelo nome do conjunto ou pelo próprio número da peça.
Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento. Dúvidas, chame no WhatsApp (62) 99846-7503.
