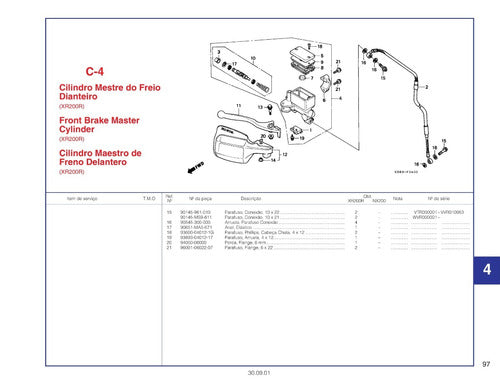

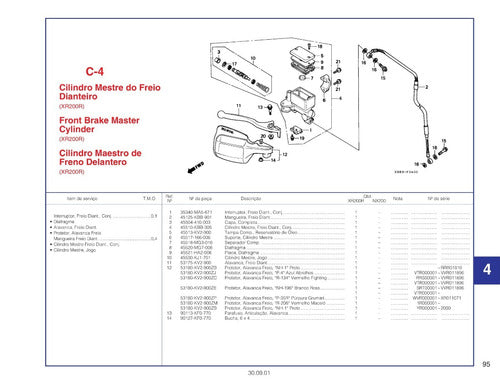

Catálogo de Peças Honda XR 200R e NX 200 em PDF: 328 páginas em português com as pranchas de fábrica, o número de peça original e a quantidade aplicada em cada ponto. Aplicação: XR200R e NX200 (anos 94 a 02), edição 2001. Este é o mesmo documento que o balconista da concessionária usa para achar o código de uma peça. Cada conjunto aparece desenhado em vista explodida, e ao lado a tabela com o número original de cada item.
Aplicação exata
A aplicação declarada na capa do documento é: XR200R e NX200 (anos 94 a 02). Catálogo duplo: além do XR200R, ele traz também o NX200 — os dois compartilham grande parte do motor.
Pontos fortes deste material
- Publicação de fábrica identificada pela referência 00X1B-KBB-603 — é o documento original, não uma compilação.
- São mais de 950 códigos de peça identificados ao longo do arquivo, grupo por grupo.
- Aproximadamente 275 pranchas ilustradas, cobrindo do grupo do motor ao grupo do chassi.
- Vista explodida de cada conjunto — o desenho mostra a posição e a ordem de montagem de cada peça, o que evita erro na hora de remontar.
- Número original de fábrica ao lado de cada item, com a quantidade aplicada — dá para pedir a peça sem depender de descrição.
- Mais de uma versão no mesmo arquivo — a coluna de quantidade indica peça a peça o que serve em cada uma.
- PDF com texto: dá para buscar o número da peça direto no leitor, sem folhear o arquivo inteiro.
Grupos e sistemas cobertos
Grupos que aparecem no índice do arquivo:
- Cabeçote
- Árvore de Comando • Válvulas
- Corrente de Comando • Tensor
- Cilindro
- Embreagem
- Bomba de Óleo • Rotor do Filtro
- Gerador
- Motor de Partida
- Carcaça do Motor

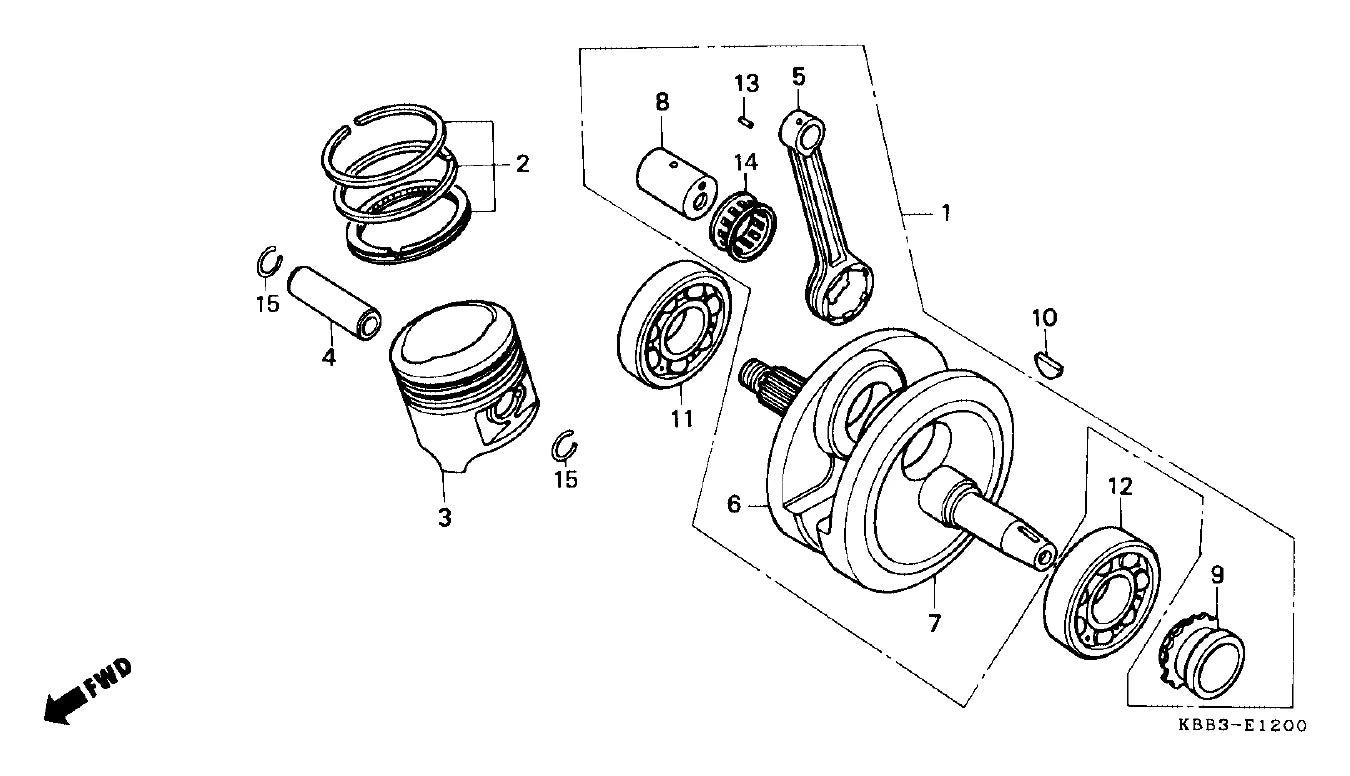

- Árvore de Manivelas • Pistão
- Transmissão
- Carburador
- Farol
- Instrumentos

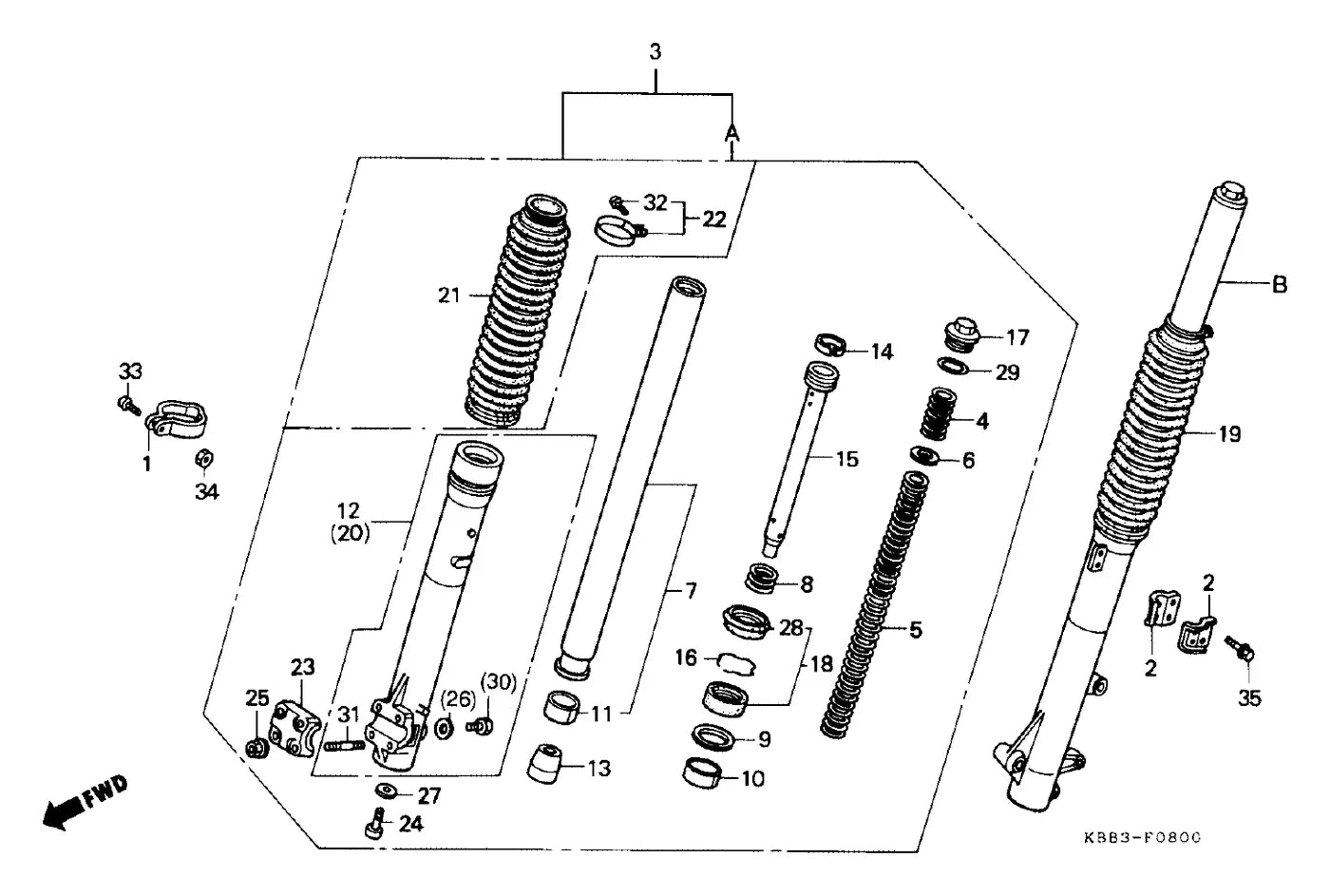

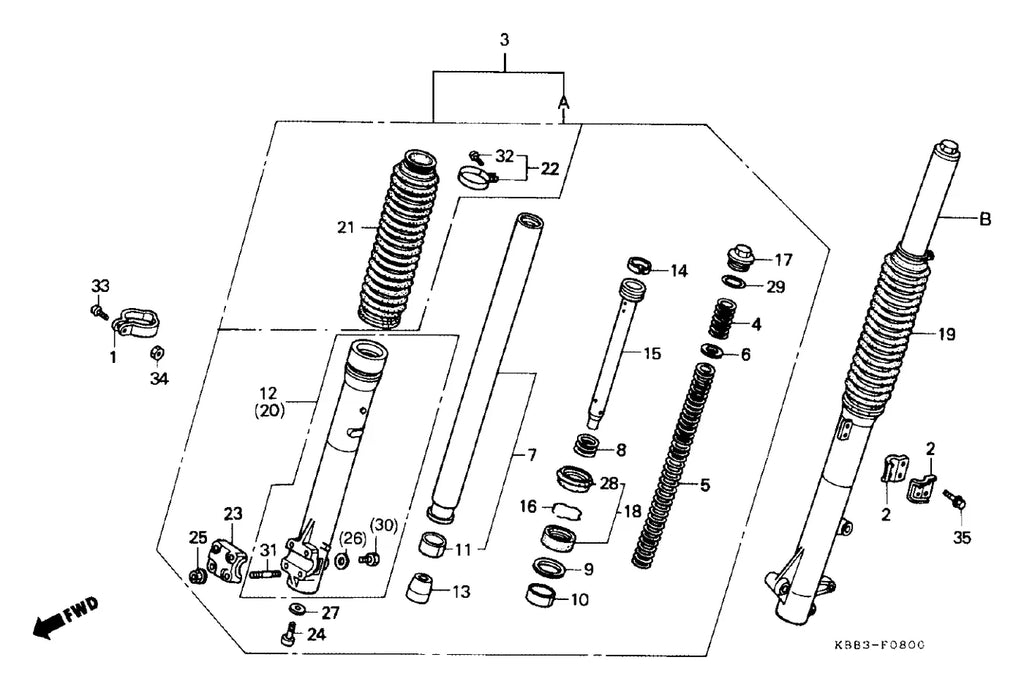

- Garfo Dianteiro
Esses são alguns dos grupos — o arquivo completo vai do grupo do motor ao grupo do chassi, uma prancha por conjunto, terminando no índice de números de peça.
Passo a passo de consulta
- Localize o grupo (motor ou chassi) pelo índice do arquivo.
- Na prancha, identifique visualmente a peça e anote o número de chamada dela.
- A tabela ao lado converte esse número no número de peça de fábrica, com a quantidade usada.
- Compare com a coluna de aplicação para ter certeza de que serve na sua máquina.
Por que vale a pena
- Dá autonomia para a manutenção própria, sem depender de agenda de concessionária.
- Ajuda a orçar antes de desmontar, porque você já enxerga tudo que compõe o conjunto.
- A tabela traz a quantidade de cada item: você pede a quantidade certa de parafuso, arruela e retentor.
- Evita perder viagem até a loja: dá para conferir se a peça existe separada ou só no conjunto.
- Vale como referência para treinar o ajudante sem risco de trocar peça na remontagem.
Para quem é
- Mecânico de motos e oficina especializada
- Restaurador de moto antiga e clássica
- Retífica e oficina de motor
- Estudante e instrutor de mecânica de motos
- Colecionador que garimpa peça original
Perguntas frequentes
Dá para imprimir?
Dá. Você pode imprimir o arquivo inteiro ou só a prancha do conjunto que precisa naquele serviço.
Tem o número original das peças?
Tem. É exatamente esse o conteúdo do catálogo: cada item da vista explodida está numerado e a tabela ao lado traz o número de peça de fábrica.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números de peça.
Dá para pesquisar o número da peça dentro do arquivo?
Nos catálogos com texto digital, sim — é só usar a busca do leitor de PDF. Nos digitalizados a busca é visual, pelo índice de grupos.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
