CATALOGO DE PEÇAS FIATALLIS AD7B - COMPLETO (EM PORTUGUES)

Catálogo de Peças FiatAllis AD7B — Trator de Esteiras

Catálogo de peças de reposição original da FiatAllis AD7B, publicado pela Fiat-Allis Latino Americana S.A. Documento bilíngue (Português e Espanhol) com todos os part numbers, quantidades por montagem e referências cruzadas para compra assertiva de componentes.

Formato PDF com 15,4 MB, pronto para consulta em celular, tablet ou computador. A qualidade das imagens se mantém mesmo com zoom para identificar detalhes pequenos.

Sobre o Trator de Esteiras FiatAllis AD7B

A AD7B é um trator de esteiras de fabricação nacional, equipado com motor MWM, reconhecido pela robustez e economia de combustível. Máquina amplamente utilizada no Brasil para:

• Terraplanagem e movimentação de terra
• Abertura de estradas
• Desmatamento
• Obras de infraestrutura e mineração

A demanda por peças de reposição desse modelo continua alta, e este catálogo é a referência definitiva para identificar cada componente com precisão.

O Que Você Vai Encontrar

Cada seção traz o número da peça, a quantidade necessária por conjunto, a denominação em português e a tradução em espanhol.

Códigos de modificação como C75B e D75B indicam variações aplicáveis conforme o número de série da máquina. Peças intercambiáveis são sinalizadas com asterisco para facilitar a substituição.

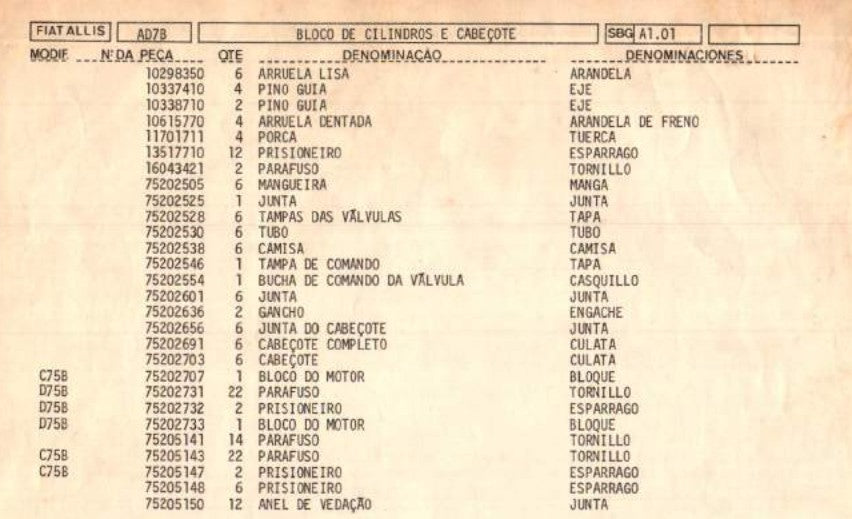

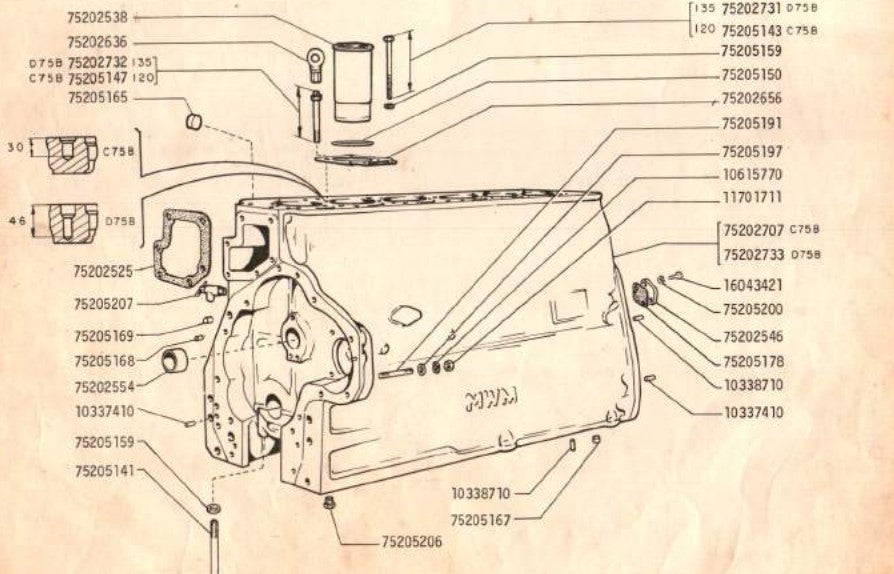

Part Numbers Reais — Bloco de Cilindros e Cabeçote (SBG A1.01)

• 75202707 — Bloco do Motor
• 75202691 — Cabeçote Completo
• 75202538 — Camisa
• 75202656 — Junta do Cabeçote
• 75202554 — Bucha de Comando da Válvula
• 75202528 — Tampas das Válvulas
• 13517710 — Prisioneiro
• 75205162 e 75205163 — Porcas
• 75205165 a 75205169 — Tampões (ø 10mm, 14mm e 16mm)

Modificações C75B e D75B alteram o bloco para part number 75202733 e prisioneiros 75205147.

Part Numbers Reais — Virabrequim e Volante do Motor (SBG A1.03)

• 75202716 — Árvore de Manivela Completa (Cigüeñal)
• 75202704 — Volante
• 75202536 — Cremalheira
• 75202634 e 75202635 — Casquilhos de Árvore STD ø 65mm
• 75202682 a 75202685 — Casquilhos de Reparo 1º ao 4º (ø 64,75mm a 64,00mm) — 6 unid. cada
• 75202686 a 75202689 — Casquilhos de Reparo 1º ao 4º (ø 64,75mm a 64,00mm) — 1 unid. cada
• 75205145 — Parafuso
• 75205170 — Tampão

Part Numbers Reais — Embreagem (SBG B1.05)

• 594795 — Anel de Fricção Completo
• 596144 — Alavanca de Comando
• 597331 — Luva
• 4962146 — Eixo
• 4991830 — Mola
• 75209365 — Jogo de Reparo da Bomba
• 75210420 — Jogo de Alavancas
• 14238121 — Parafuso
• 13876940 — Rebite
• 14198910 — Trava de Segurança

Part Numbers Reais — Roda Motriz (SBG D3.33)

• 4964525 — Roda Motriz
• 4959771 — Aro da Roda Motriz (Corona Dentada)
• 75201934 — Eixo
• 4972125 — Cubo
• 592550 — Caixa do Rolamento (intercambiável com 4977541)
• 592553 — Retentor
• 26800110 — Rolamento Interno
• 15343 — Rolamento
• 75200624 — Arruela de Encosto

Inclui anéis de encosto com espessuras de 0,3mm a 1,5mm para ajuste fino da folga axial.

Todos os Sistemas e Conjuntos Cobertos

• Motor MWM — bloco, cabeçote, virabrequim, volante, camisas, casquilhos e vedações

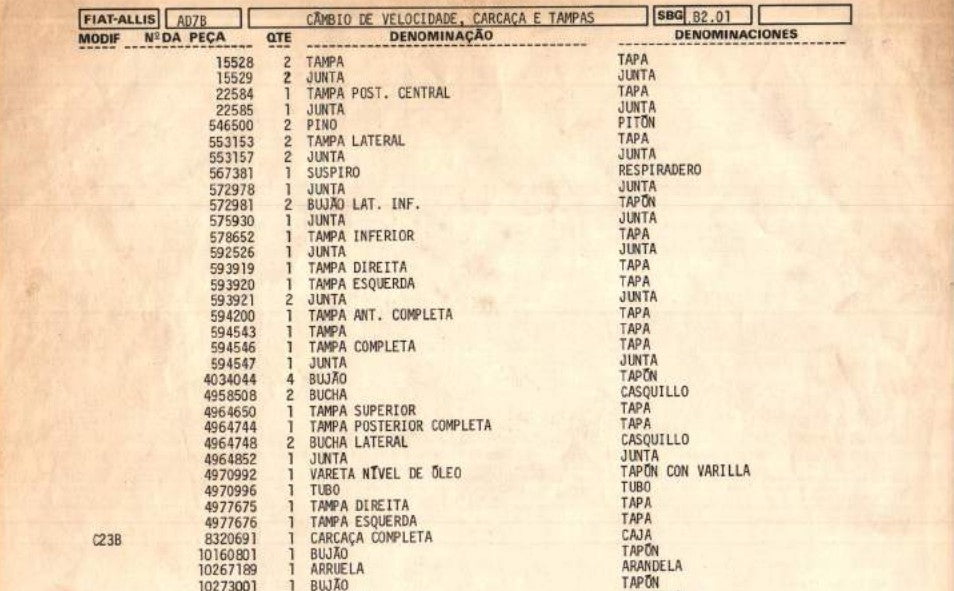

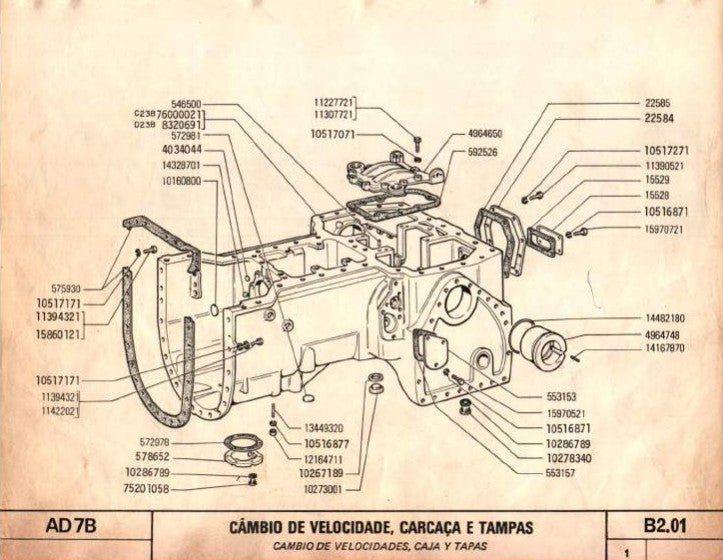

• Transmissão Powershift — câmbio de velocidade, carcaça e tampas
• Conversor de Torque — componentes internos e vedações
• Embreagens de Direção — discos de fricção, alavancas, molas e jogos de reparo
• Material Rodante — esteiras, sapatas, roletes, rodas-guia e roda motriz
• Lâmina e Implementos — bordas de corte, cantoneiras e cilindros
• Sistema Hidráulico — bombas, válvulas, cilindros e mangueiras
• Sistema Elétrico — chicotes, sensores, alternador e motor de partida

Para Quem é Este Catálogo

• Mecânicos e retificadores de equipamentos pesados
• Oficinas e centros de reparo FiatAllis
• Construtoras, empreiteiras e empresas de mineração
• Distribuidores de peças para linha amarela
• Gestores de frotas de máquinas pesadas

Catálogo de Peças ou Manual de Serviço?

O catálogo de peças (este produto) traz part numbers originais, vistas explodidas, quantidades por montagem e referências cruzadas — ideal para comprar peças com segurança.

O manual de serviço traz procedimentos de reparo passo a passo, valores de torque, tolerâncias e diagnóstico de falhas — ideal para executar reparos. Os dois documentos se complementam.

Entrega Imediata — 100% Digital

Após a confirmação do pagamento, o catálogo é enviado direto para seu e-mail ou WhatsApp. Arquivo em PDF, pronto para baixar e usar imediatamente.

⚠️ Aviso de Compatibilidade: Este catálogo é específico para o Trator de Esteiras FiatAllis AD7B com motor MWM. Verifique a compatibilidade com sua máquina antes da compra. Em caso de dúvidas sobre número de série ou configurações, entre em contato conosco.

Compre com segurança. O catálogo certo evita peças erradas, devoluções e máquina parada.
