Catálogo de Peças Escavadeira Hyundai R220LC-7 — referência técnica em PDF com 696 páginas em inglês. Apresenta cada conjunto com part numbers originais, quantidades por montagem e vistas explodidas. Reduz erro de identificação de peça por descrição genérica.
Documento Hyundai (Parts Catalog), edição de maio de 2023, que cobre a escavadeira hidráulica de esteiras R220LC-7 (classe de 22 toneladas, série -7) — o catálogo também inclui conteúdo do R210LC-7 da mesma série, com diferenciação por número de série. Engine assy em três revisões, bracket-rear LH e RH dedicados, drain valve em duas versões e variantes Aircon & Heater MTG com Auto (FATC). Vale destacar: o arquivo PDF pode ser consultado com qualidade para impressão.
Vantagens do Catálogo de Peças Hyundai R220LC-7
- ✅ Investimento único com acesso vitalício ao documento
- ✅ Substitui a busca demorada por part numbers em fóruns
- ✅ 696 páginas de referência técnica oficial
- ✅ Códigos originais para pedidos sem erro
- ✅ Vistas explodidas que evitam confusão na hora da compra
- ✅ Reentrega gratuita do arquivo sempre que precisar
- ✅ Suporte ao cliente por WhatsApp e e-mail
Especificações do Catálogo Hyundai R220LC-7
- Marca: Hyundai
- Modelo: R220LC-7 (catálogo cobre também o R210LC-7 da série)
- Tipo: Escavadeira hidráulica de esteiras
- Páginas: 696
- Tamanho: 36.1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Edição: Maio/2023
- Origem: Hyundai HCE e-Catalogue System
- Variantes: engine assy em 3 revisões por série / drain valve em 2 versões / Aircon & Heater com FATC opcional
Componentes do Hyundai R220LC-7 Documentados no Catálogo
Motor e suportes: engine assy em três revisões por série, bracket-rear LH e RH, bracket-front LH em duas variantes, resilient, hose e fixação.
Sistema de drenagem: drain valve-engine oil em duas versões (11N4-00210 e 11N9-00210), hose-eng oil drain e connector-drain hose com revisões por série.
Acelerador eletrônico: accel actuator e bracket-cable.
Ventilação: fan, clamp-hose e tubulação.
Aircon & Heater (com Auto/FATC): control assy-FATC, hose-suction com charge valve assy, hose-liquid, hose-heater, hose-return e O-rings dedicados.
Sistema hidráulico: bomba principal, MCV, mangueiras ORFS, conectores e tubulação dedicada.
Equipamento de trabalho: boom, arm, caçamba, kit de dentes, bushings, pinos e cilindros.

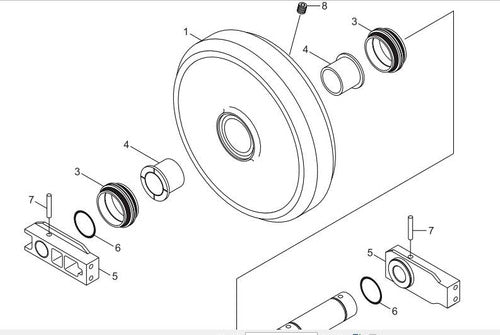

Estrutura inferior e esteiras: sapatas, roletes, polias, tensores, cadeias e idler.
Cabine, painel e elétrica: chicotes, painel de instrumentos e iluminação.
Códigos Originais Hyundai R220LC-7 no Catálogo
Amostra de part numbers que você encontra no documento:
- Engine assy (3 revisões por série): 11N6-07010, 11N6-07011, 11N6-07012
- Brackets do motor: 14EA-01030 (bracket-rear LH), 14EA-01040 (bracket-rear RH), 11N6-06020 (bracket-front LH), 11EM-00031 (bracket-front LH alt), 11EK-02081 (stopper-nut)
- Resilient e hoses: 11EH-00040 e 11EK-10060 (resilient), 11EM-00080 (hose)
- Drenagem: 11N4-00210 (drain valve-engine oil), 11N9-00210 (valve-oil drain), 11N7-00040 (hose-eng oil drain), 11N9-00300 (connector-drain hose), 11N6-00301 (fan)
- Acelerador: 21EN-32260 (accel actuator), 11N6-66011 (bracket-cable)
- Aircon & Heater (FATC): 11N6-90430 e 11N6-90431 (control assy-FATC), 11N8-90130 (hose-suction), A304000401-4 (charge valve assy), A310069299-2 (O-ring), A305000203-2 e A305000209-2 (O-ring), 11N8-90050 (hose B-liquid), 11EK-92080 (hose-heater), 11L7-90140 (hose-return)
- Bolts e washers: S017-221402, S017-221302, S018-100202 (bolt-hex), S441-220002 (washer-hardened), S037-103022 (bolt-w/washer), S401-102002 (washer-plain), S520-040000 (clamp-hose)
Profissionais que Usam o Catálogo Hyundai R220LC-7
Pensado para gerentes de manutenção, supervisores de frota e responsáveis por orçamentos de reposição em obras de grande porte que mantêm a escavadeira R220LC-7 da Hyundai em operação intensa, oficinas especializadas e distribuidores autorizados.
Catálogo de Peças vs Manual de Serviço Hyundai R220LC-7
Este catálogo de peças do Hyundai R220LC-7 é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, consulte o Manual de Serviço Hyundai R220LC-7.
