Catálogo de Peças Escavadeira Hyundai R210LC-7 — arquivo PDF com 997 páginas em inglês, incluindo códigos originais verificados e ilustrações técnicas para compra assertiva de peças. Material indicado para mecânicos e balconistas que precisam identificar peças com precisão antes do pedido.

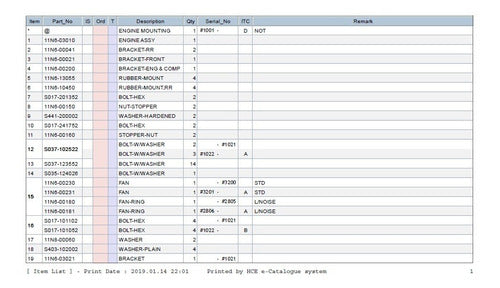

Catálogo oficial Hyundai com revisão até 31/12/2002 (REV.5) e atualizações posteriores em 31/12/2009 (REV.9M para o subgrupo da cabine). Cobre a escavadeira hidráulica R210LC-7 com motor Cummins, com indicação clara de breaks por número de série da máquina (campos "Serial_No" e "ITC"). Apresenta vistas explodidas com numeração item por item, tabelas com part numbers, quantidades por montagem e referências cruzadas para os principais conjuntos.
O Que Torna Este Catálogo Hyundai R210LC-7 Confiável
- ✅ Documento original Hyundai em formato PDF de alta qualidade
- ✅ Códigos verificados conforme documentação oficial do fabricante
- ✅ 997 páginas de conteúdo técnico estruturado
- ✅ Vistas explodidas com numeração padrão de fábrica
- ✅ PDF preservado em qualidade original para consulta detalhada
- ✅ Suporte ao cliente via WhatsApp e e-mail
- ✅ Reentrega gratuita do arquivo quando precisar
Especificações do Catálogo Hyundai R210LC-7
- Marca: Hyundai
- Modelo: R210LC-7
- Tipo: Escavadeira Hidráulica
- Páginas: 997
- Tamanho: 88 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Edição: Revisão até 31/12/2002 (REV.5), com atualizações até 31/12/2009 (REV.9M)
- Origem: Hyundai (Coreia do Sul)
- Motor: Cummins
Sistemas Detalhados no Catálogo Hyundai R210LC-7
Motor Cummins e instalação: conjunto motor, fixação ao chassi (engine mounting), brackets dianteiros e traseiros, coxins de borracha, alojamento do volante (flywheel housing), bomba d'água, gaxetas e vedações.
Sistema de controle do motor: atuador do acelerador, alavancas de velocidade e emergência, cabos de aceleração, brackets e fixações.
Sistema hidráulico — bomba e linhas: bomba principal, mangueiras com adaptadores ORFS e COMP, cotovelos, conexões e válvulas de controle.
Motores hidráulicos (família XKAH): motor de giro, motor de translação (final drive), buchas, rolamentos e o-rings.
Implemento — lança, braço e caçamba: estrutura da lança (boom), braço (arm), pinos, buchas, mangueiras hidráulicas e cilindros.
Carro inferior (track frame): esteiras, sapatas, rolos inferiores e superiores, roda guia (idler), roda motriz (sprocket).
Cabine (CAB ASSY): versão padrão (STD) e versão FOG TYPE, vidros, vedações, painel, assento, comandos e iluminação.
Capô e proteções (engine hood / product enclosure): tampas do motor, suportes (T/COVER), stays e proteções da cabine.
Sistema elétrico: chicotes, sensores, instrumentos do painel e iluminação.
Part Numbers do Hyundai R210LC-7 (Amostra)
Entre os códigos cobertos pelo catálogo:

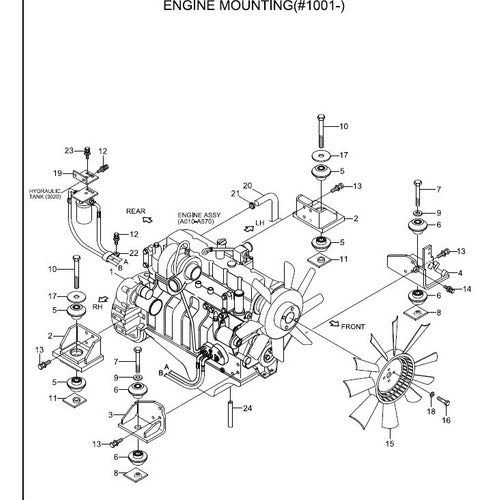

- Engine Mounting (fixação do motor): 11N6-01010 (engine assy), 11N6-00041 (bracket traseiro), 11N6-00021 (bracket frontal), 11N6-00200 (bracket motor & compressor), 11N6-13055 (coxim de borracha)
- Engine Control System: 21EN-32220 (atuador do acelerador), 11N6-63011 (bracket do cabo), 11N6-63020 (alavanca de velocidade), 11N6-63040 (alavanca de emergência), 11N8-60190 (cabo do acelerador)
- Motor Cummins — Flywheel housing e vedações: 3937426 (alojamento do volante), 3925234 (placa de cobertura), 3934486 (kit de vedação), 3933262 (retentor de óleo), 3938159 (junta da tampa traseira), 3920447 e 3913638 (parafusos sextavados)
- Sistema hidráulico — Mangueiras e adaptadores: X530-110005 (cotovelo 45° ORFS), P620-162015 (mangueira THD), P930-162015 (mangueira ORFS), P420-082032 (mangueira COMP)
- Motores hidráulicos (família XKAH): XKAH-00899 (conjunto sleeve), XKAH-00900 (rolamento esférico), XKAH-00396 e XKAH-00395 (o-rings)
- Hardware (parafusos e porcas): S205-081002 (porca sextavada), S275-08000B (porca autotravante), S015-080252 (parafuso sextavado)
Para Quem é Este Catálogo Hyundai R210LC-7
Recurso para distribuidores autorizados, balcões de peças e atacadistas que precisam responder pedidos com agilidade e precisão. Indicado também para concessionárias Hyundai, oficinas de linha amarela, locadoras de equipamentos e construtoras que mantêm escavadeiras R210LC-7 em obra.
Catálogo de Peças vs Manual de Serviço Hyundai R210LC-7
Este catálogo de peças do Hyundai R210LC-7 é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, consulte o Manual de Serviço Hyundai.
FAQ — Catálogo de Peças Hyundai R210LC-7
O catálogo de peças Hyundai R210LC-7 é original?
Sim, o catálogo Hyundai R210LC-7 é oficial — publicado pelo fabricante. É exatamente o mesmo documento utilizado em revendas autorizadas para identificação de peças de reposição da escavadeira hidráulica.
Em que formato o catálogo é entregue?
Entrega 100% digital. Após a confirmação do pagamento, você recebe o arquivo PDF em poucos minutos por e-mail ou WhatsApp — o que for mais conveniente.
Esse catálogo ensina a desmontar a máquina?
Catálogo de peças identifica peças (part numbers, vistas explodidas, quantidades). Manual de serviço ensina procedimentos de reparo (torques, ajustes, diagnóstico). São documentos complementares — este aqui é o de peças.
Por Que Comprar Conosco — Catálogo Hyundai R210LC-7
Trabalhamos com total transparência na entrega do catálogo Hyundai R210LC-7:
- ⚡ Recebimento em minutos após confirmação do pagamento
- 🔄 Reentrega gratuita em caso de perda do arquivo
- 💬 Suporte por WhatsApp para qualquer dúvida
- ♾️ Acesso permanente sem renovação ou mensalidade
- 📋 Documento integral conforme arquivo original
- 🔒 Pagamento via plataforma certificada
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
