Descrição
Especificações

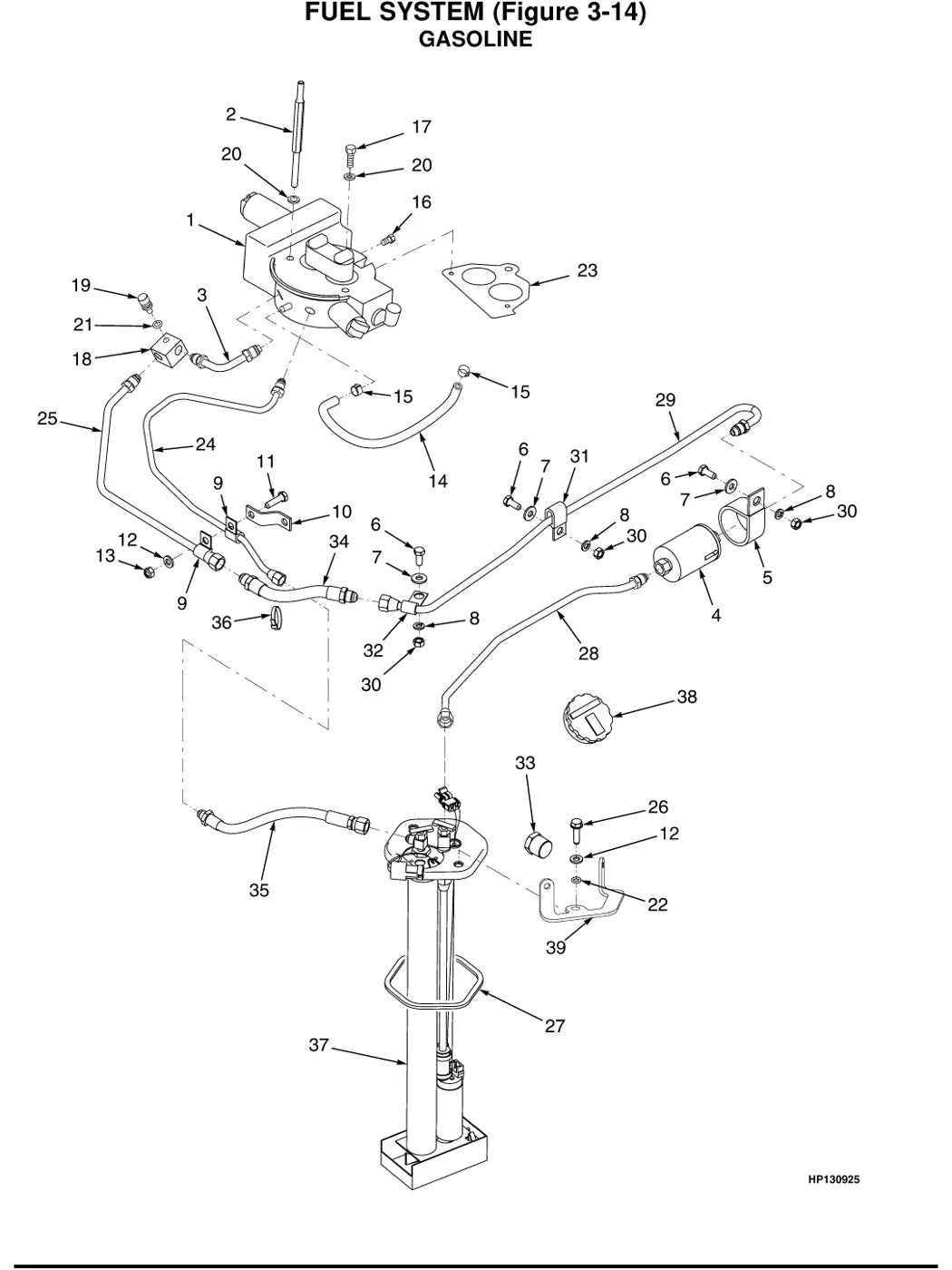

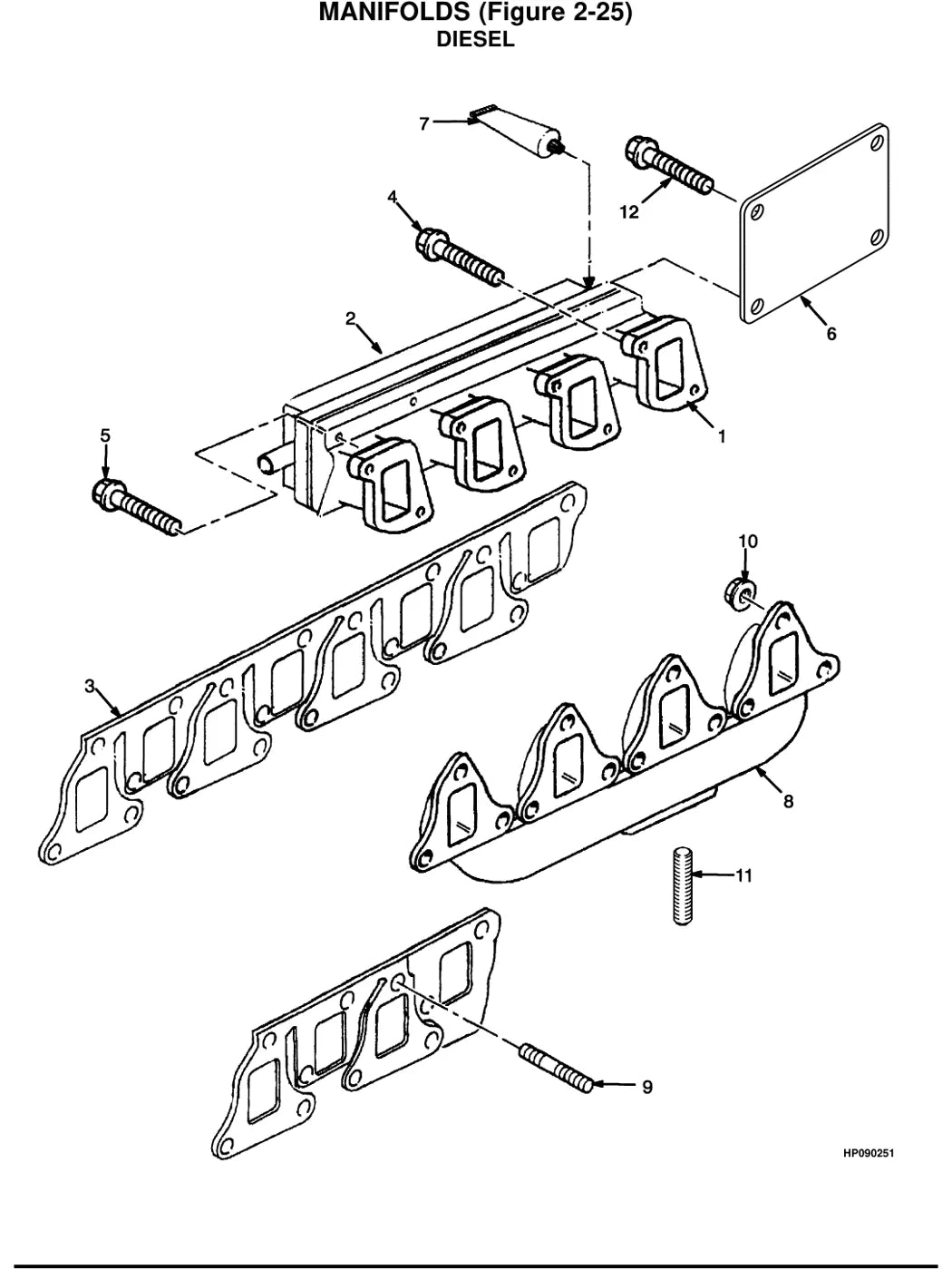

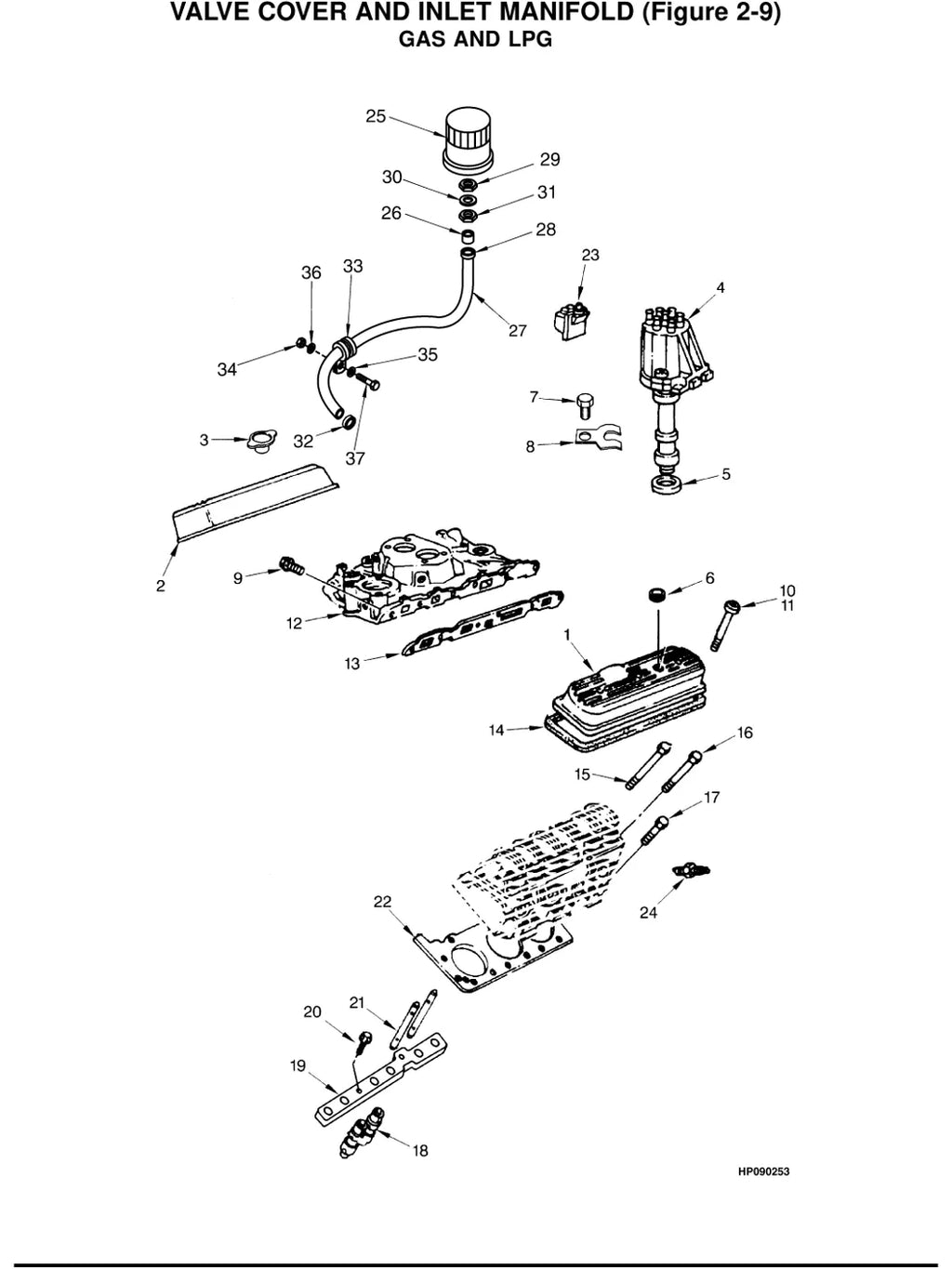

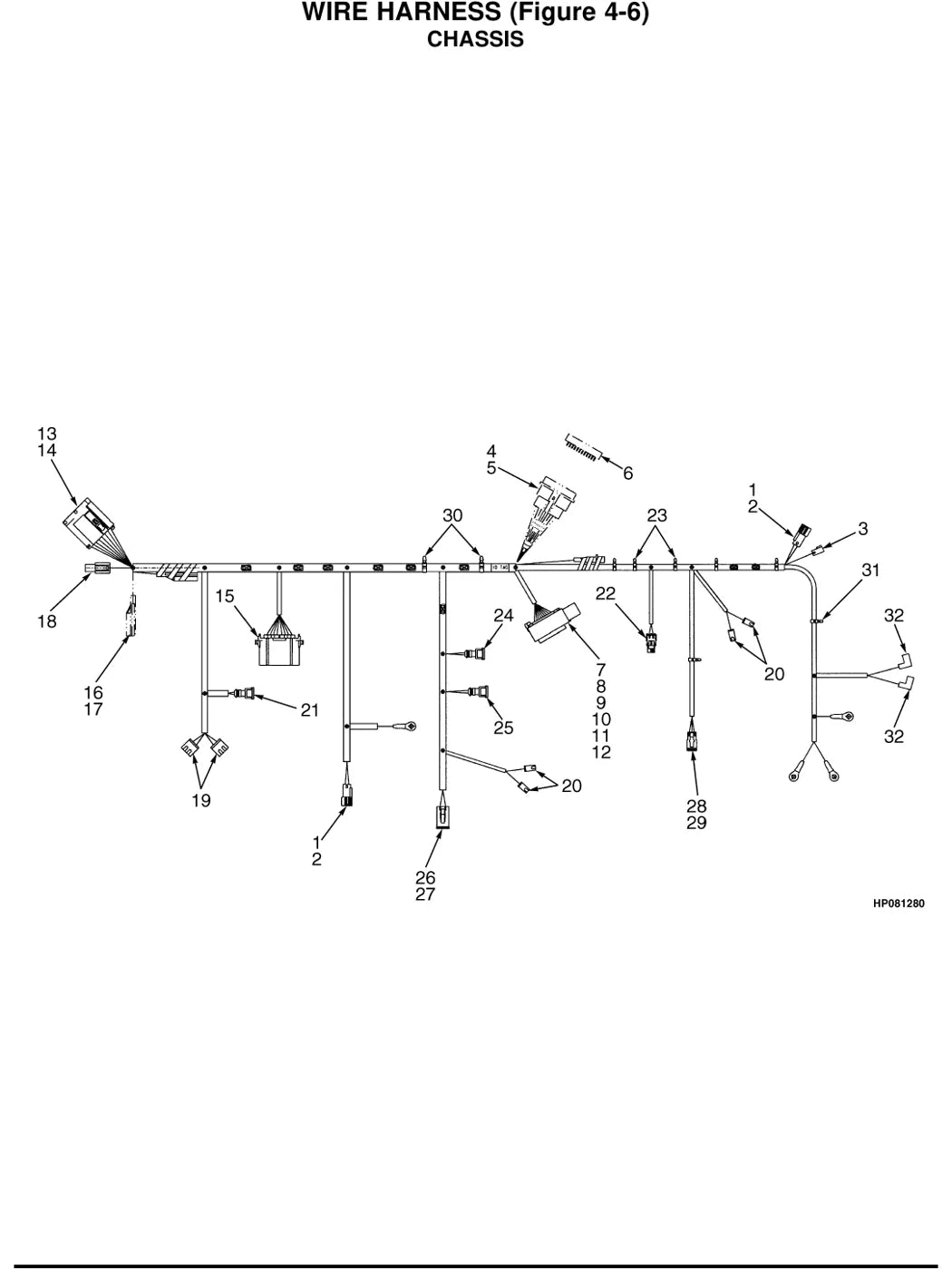

O Catálogo de Peças Hyster S70XM a S120XMS (E004) é o documento técnico em PDF, com 462 páginas em Inglês, que traz as vistas explodidas e os números de peça originais da empilhadeira contrabalançada a gás 3,5 a 5,5 t. Cada conjunto aparece desenhado com as chamadas numeradas e, ao lado, a lista com número da peça, descrição e quantidade — do chassi e do motor até a torre, o carro porta-garfos e os opcionais.
Onze designações no mesmo documento (edição 04/2002, código E004): as versões americanas S70XM a S120XMS e as métricas equivalentes S3.50XM a S5.50XM.
Destaques deste material
- Chassi e estrutura — ilustrado figura a figura, com a lista de peças ao lado
- Motores — ilustrado figura a figura, com a lista de peças ao lado
- Sistema de combustível — ilustrado figura a figura, com a lista de peças ao lado
- Sistema elétrico — ilustrado figura a figura, com a lista de peças ao lado
- Transmissão — ilustrado figura a figura, com a lista de peças ao lado
- Sistema de direção — ilustrado figura a figura, com a lista de peças ao lado
- Sistema de freio — ilustrado figura a figura, com a lista de peças ao lado
- Sistema hidráulico — ilustrado figura a figura, com a lista de peças ao lado
- Torre de 2 estágios com elevação livre limitada — ilustrado figura a figura, com a lista de peças ao lado
Grupos e sistemas cobertos
- 01 — Chassi e estrutura
- 02 — Motores
- 03 — Sistema de combustível
- 04 — Sistema elétrico
- 05 — Transmissão
- 06 — Sistema de direção
- 07 — Sistema de freio
- 08 — Sistema hidráulico
- 09 — Torre de 2 estágios com elevação livre limitada
- 10 — Torre de 2 estágios com elevação livre total
- 11 — Torre de 3 estágios com elevação livre total
- 12 — Opcionais de fábrica
- 13 — Índice numérico de peças (localiza qualquer número no manual)
Por que vale a pena
- Você compra a peça certa de primeira: o número original está do lado do desenho, sem chute e sem pedir errado.
- As vistas explodidas mostram a ordem de montagem — ajuda tanto na compra quanto na hora de remontar.
- PDF pesquisável: digite o nome do conjunto ou o próprio número da peça e caia direto na página.
- O índice numérico permite o caminho inverso: você tem o número da peça e descobre em que conjunto ela entra.
Para quem é
- Compradores e almoxarifes que precisam do número de peça original para cotar.
- Frotas de armazém, centros de distribuição e portos que fazem manutenção própria.
- Oficinas e assistências técnicas que atendem empilhadeiras Hyster e Yale.
- Lojas de peças que precisam confirmar a aplicação antes de vender.
Perguntas frequentes
Este catálogo tem os números de peça originais?
Tem. Cada vista explodida vem com a lista correspondente de item, número da peça Hyster, descrição e quantidade.
Serve para a minha máquina?
Confira o modelo e o código de série da plaqueta. Este documento cobre S70XM, S80XM, S80XMBCS, S100XM, S100XMBCS, S120XM, S120XMS (S3.50XM, S4.00XM, S4.50XM, S5.50XM) — E004 (código de unidade E004). Se o seu código for outro, chame no WhatsApp que a gente confere antes da compra.
Em que idioma está o arquivo?
Este exemplar está em inglês. As vistas explodidas e os números de peça são universais — a leitura da figura não depende do idioma.
É PDF pesquisável?
Sim. Dá para usar Ctrl+F e procurar pelo nome do conjunto ou pelo próprio número da peça.
Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento. Dúvidas, chame no WhatsApp (62) 99846-7503.
Produtos relacionados
- MANUAL DE SERVIÇO HYSTER - S70-100XM; S80-100XMBCS; S120XMS - EMPILHADEIRA
- MANUAL DE SERVIÇO HYSTER - S70-120XM, S120XMS, S80-100XMBCS - EMPILHADEIRA
- CATALOGO DE PEÇAS EMPILHADEIRA H1.6-1.8FT, H2.0FTS (F001) HYSTER
Garantias e suporte
Arquivo digital entregue por download logo após a confirmação do pagamento — sem frete e sem espera. O PDF é pesquisável e abre em celular, tablet e computador. Dúvida antes ou depois da compra? Fale com a gente no WhatsApp (62) 99846-7503 ou por contato@catalogoeservico.com.br.
