Descrição
Manual de Serviço Escavadora Caterpillar 320BL — publicação técnica oficial em formato PDF com 3.523 páginas em inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Referência oficial: SENR5546-15 (Systems Operation). As informações técnicas deste manual foram extraídas da série 2DL0001-UP, cobrindo a 320B e 320B L Excavator equipada com motores 3064 e 3066 para máquinas Caterpillar. O documento inclui procedimentos fotográficos numerados passo a passo para montagem e desmontagem, tabela completa de caçambas compatíveis (7 configurações, de 1,0 m³ a 1,5 m³), especificações detalhadas do sistema elétrico e procedimentos de serviço do sistema hidráulico principal. Importante: cada manual cobre a sua série específica — confira o número de série da sua máquina antes de adquirir.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 320BL
- Tipo: Escavadora
- Páginas: 3.523
- Tamanho: 234,5 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SENR5546-15
- Motor: 3064 e 3066 Engines for Caterpillar Built Machines
- Série (informações extraídas de): 2DL0001-UP
- Séries compatíveis: 1ES0001-UP, 2WZ0001-UP, 4MR0001-UP, 5CS0001-UP, 5GW0001-UP, 6CR0001-UP, 6LW0001-UP, 7JR0001-UP, 9CS0001-UP, 9WS0001-UP, AED0001-UP, 2DL0001-UP, 5WG0001-UP, 4XW0001-UP
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, sistema de combustível e injeção, sistema de arrefecimento, sistema hidráulico principal, bombas e motores hidráulicos, válvulas de controle, material rodante, sistema de giro, lança e braço, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

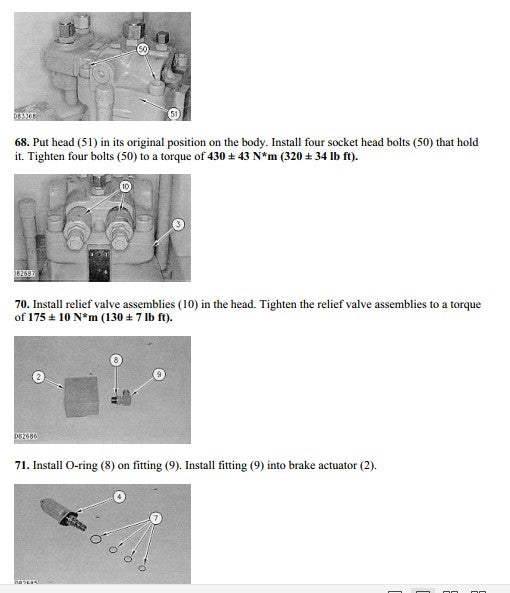

- Torque dos parafusos da cabeça da válvula hidráulica: 430 ± 43 N·m (320 ± 34 lb ft)
- Torque das válvulas de alívio: 175 ± 10 N·m (130 ± 7 lb ft)
- Torque da abraçadeira do turbocompressor: 4 ± 1 N·m (35 ± 9 lb in)

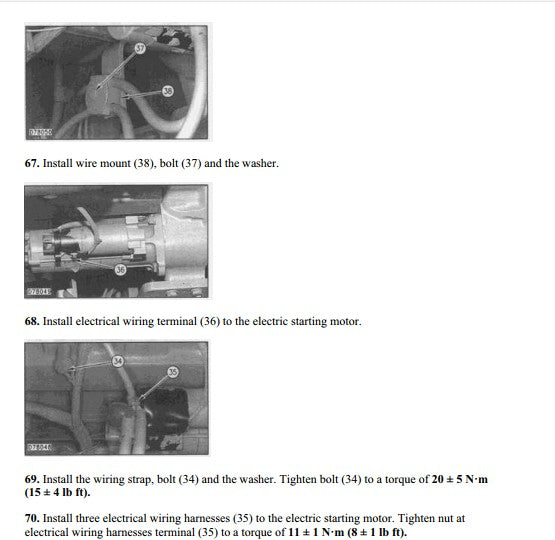

- Torque do parafuso de fixação da fiação elétrica: 20 ± 5 N·m (15 ± 4 lb ft)
- Torque da porca do chicote elétrico (motor de partida): 11 ± 1 N·m (8 ± 1 lb ft)
- Torque dos parafusos de aterramento: 8 ± 2 N·m (6 ± 1 lb ft)
- Diâmetro do furo para pino: 80,10 ± 0,10 mm (3,154 ± 0,004 inch)
- Diâmetro do furo para ajustador: 124,00 ± 0,05 mm (4,882 ± 0,002 inch)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Caterpillar e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 320BL.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques do motor 3064/3066?
Sim, inclui tabela completa de torques e tolerâncias. Exemplos extraídos do documento: torque das válvulas de alívio hidráulicas 175 ± 10 N·m, torque dos parafusos da cabeça da válvula 430 ± 43 N·m, e torques detalhados de componentes elétricos e do motor.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Caterpillar que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
