Documento oficial Bobcat: o Catálogo de Peças do Bobcat E32, 644 páginas em PDF (inglês). Feito para consulta rápida no dia a dia da oficina e do almoxarifado.
Quem faz manutenção na mini escavadeira Bobcat E32 tem aqui as 644 páginas de vistas explodidas, com número e quantidade de cada peça: motor e arrefecimento, sistema hidráulico e joystick, esteiras e material rodante, lança, braço, caçamba, cabine e parte elétrica. A seção de manutenção fecha com as capacidades de fluidos e os códigos dos filtros de ar, óleo, combustível e hidráulico. Atende às máquinas de série A94H11001 e AC2N11001 em diante.
Destaques deste material
- Contempla o E32 nas séries A94H11001 em diante e AC2N11001 em diante.
- Capacidades: tanque de combustível 53,1 L (14 gal); sistema hidráulico com reservatório 39,7 L (10.5 gal); reservatório hidráulico 8,3 L; arrefecimento 8,0 L; óleo do motor com filtro 5,2 L; redução final 0,5 L cada
- Traz ar-condicionado de fábrica: carga de refrigerante R-134a de 0,77 kg (1.7 lb)
- Filtros listados: ar externo 6672467, ar interno 6672468, hidráulico hidrostático 6668819 (241,3 mm), combustível com separador 6667352, hidráulico 7009365, óleo do motor 6675517
- Bateria 7269858 de 540 CCA (substitui a 6670251) e opção 7312552 de 650 CCA a seco
Grupos e sistemas cobertos
- Upperstructure
- Counterweight
- Operator Area & Seat
- Seat
- Operator CAB
- Canopy
- Control Console
- Hydraulic Circuitry
- Slew Motor
- Hydraulic Control Valve
- Controls Electrical
- Clamp
- Heater & A/C
- X-CHANGE
Por que vale a pena
- Evita comprar peça errada: o número de referência sai do próprio documento, não de palpite.
- PDF pesquisável — dá para achar o conjunto pelo nome ou pelo número em segundos.
- Serve para conferir orçamento de terceiro item por item antes de autorizar o serviço.

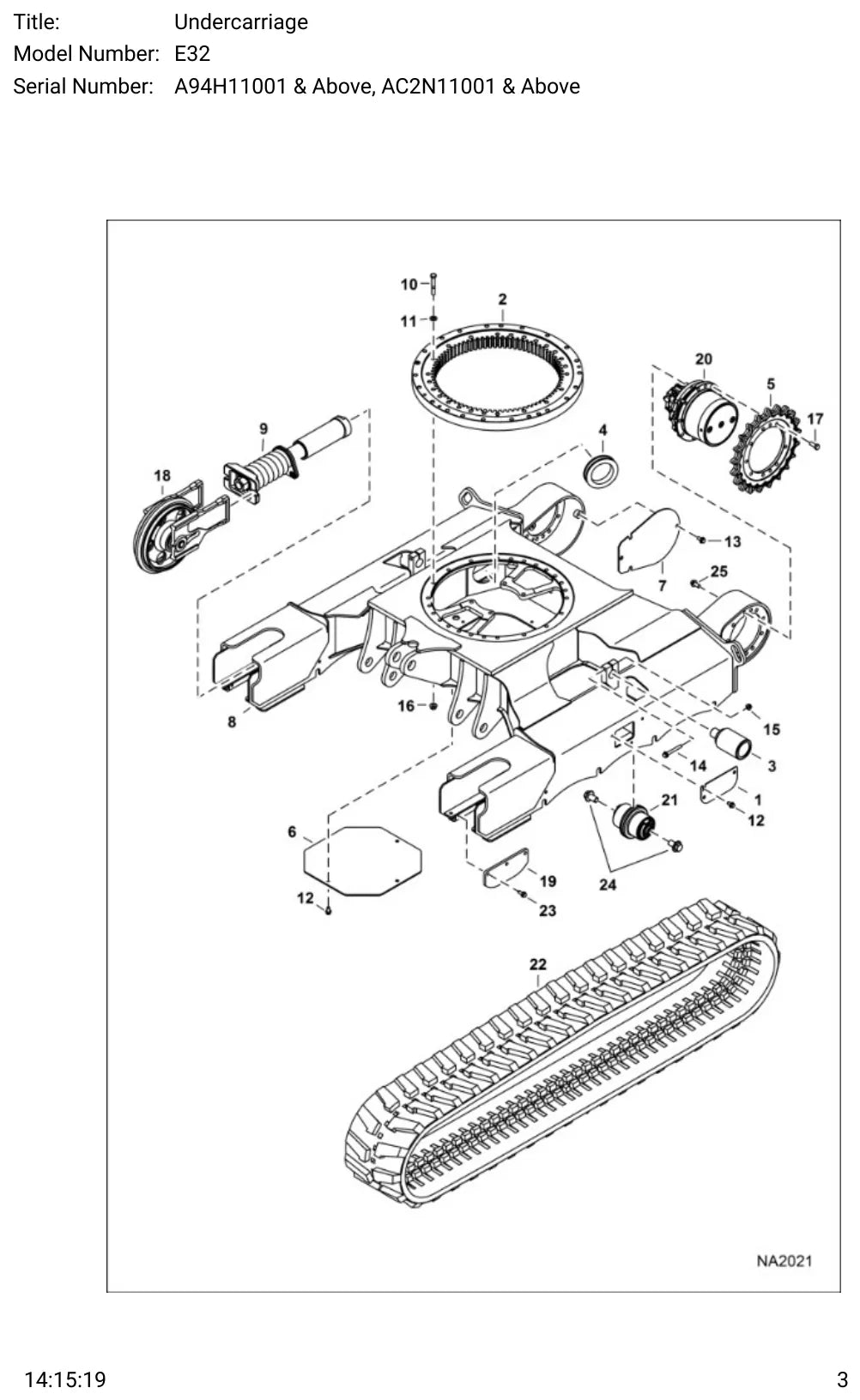

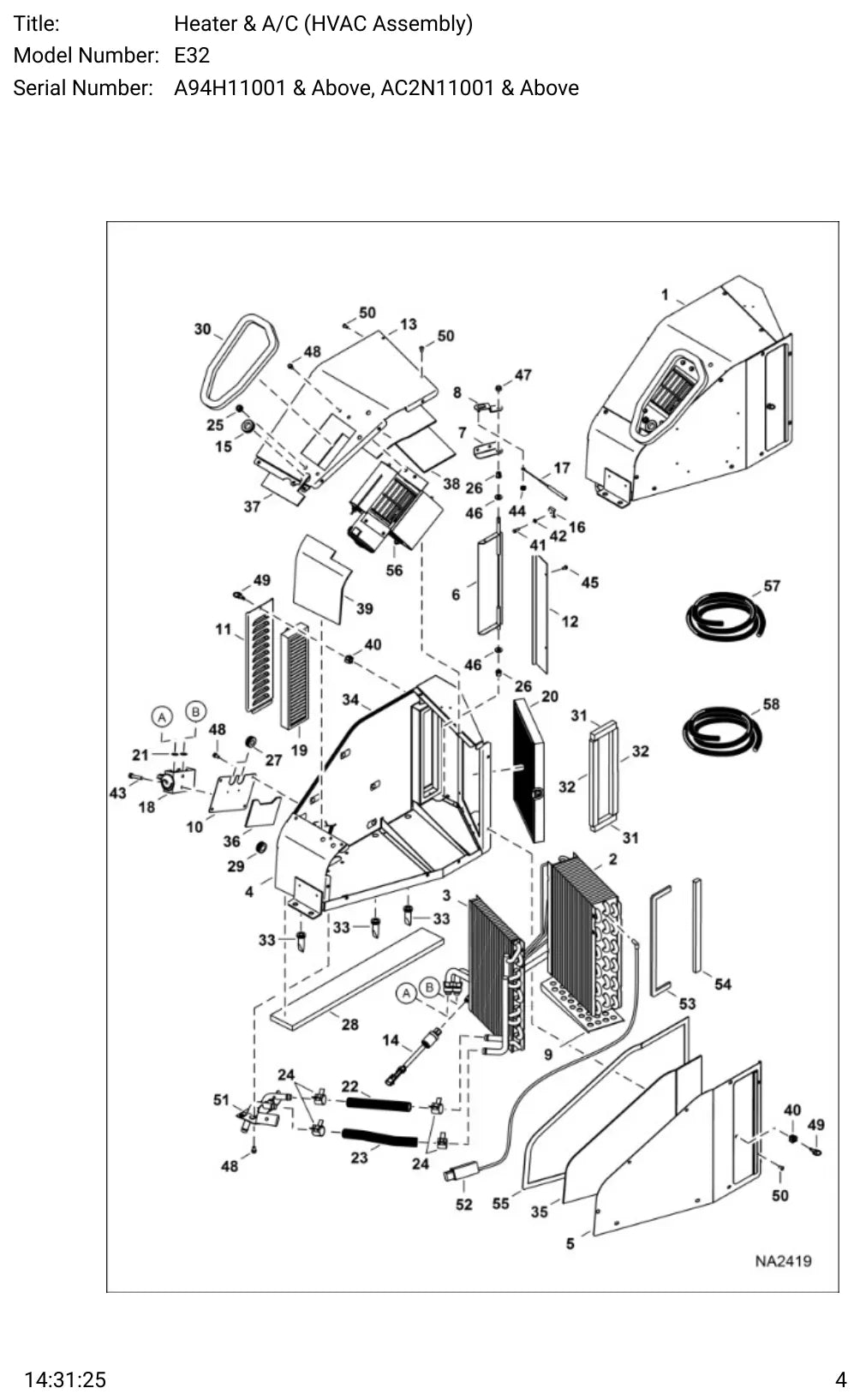

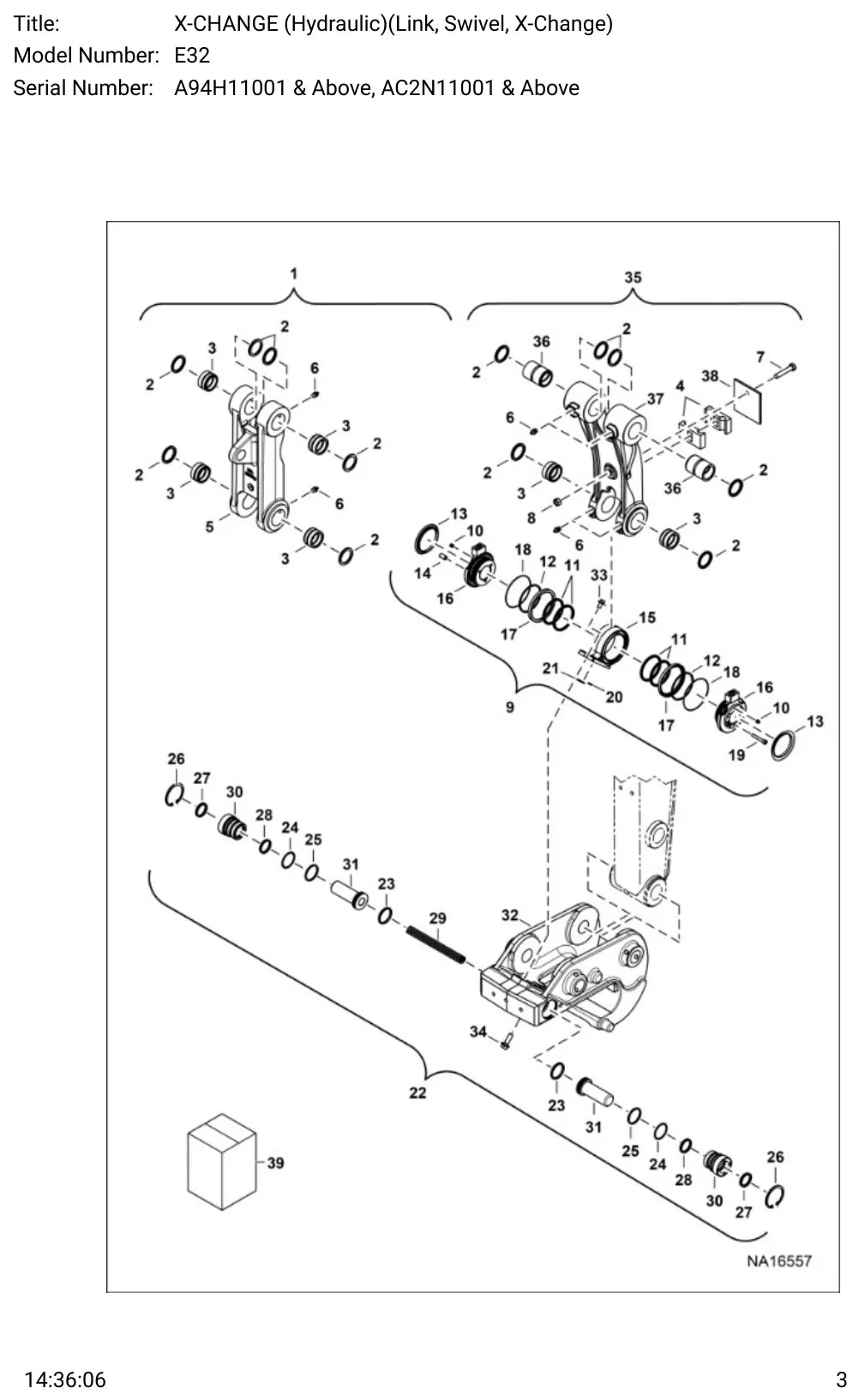

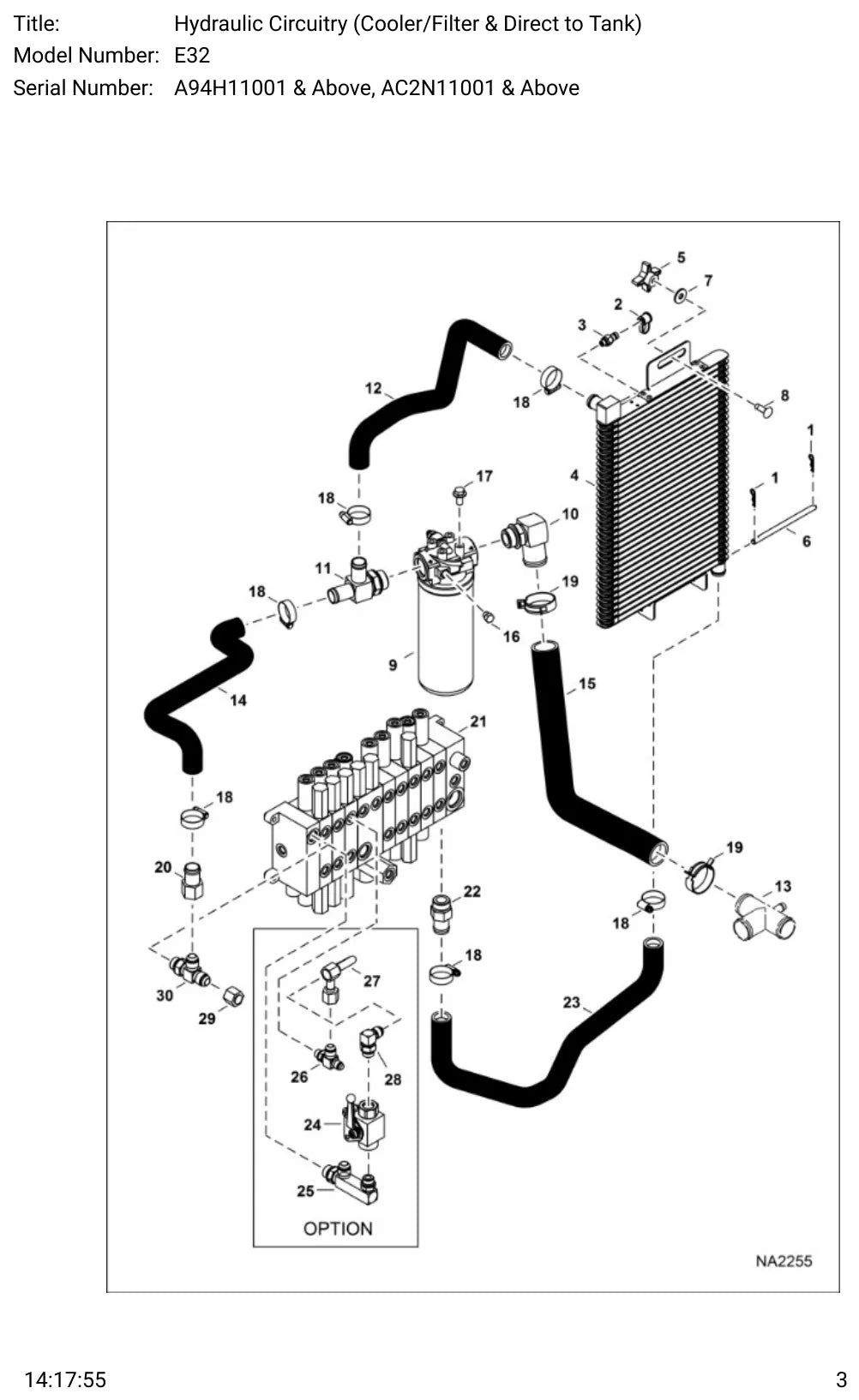

- As vistas explodidas mostram a posição e a ordem de montagem de cada peça.
Para quem é
- Revendas e lojas de peças que precisam confirmar aplicação antes de vender.
- Locadoras e frotistas que controlam o custo de manutenção.
- Equipes de obra que precisam resolver a parada no próprio canteiro.
- Empresas de terraplenagem e mineração com frota fora de estrada.
Perguntas frequentes
Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento, sem frete e sem espera. Dúvidas, chame no WhatsApp (62) 99846-7503.
O arquivo é o documento oficial de fábrica?
É. É a publicação original de fábrica. Cada figura, cada código e cada referência vêm da publicação original da Bobcat.
Serve para a minha máquina?
Este exemplar cobre E32. Confira o modelo e o número de série na plaqueta; se o seu for outro, chame no WhatsApp (62) 99846-7503 que a gente confere antes da compra.
O PDF é pesquisável?
É. O texto do PDF é selecionável, então dá para procurar pelo nome do conjunto ou pelo número da peça.
Dá para imprimir só a parte que eu preciso?
Dá. É um PDF comum: você abre, acha o conjunto e imprime só aquelas páginas.
