Descrição
Catálogo de Peças Motoniveladora Fiat-Allis 150-C / 200-C — referência técnica completa em PDF com 378 páginas em inglês. Apresenta cada conjunto com part numbers originais, quantidades por montagem e vistas explodidas detalhadas.

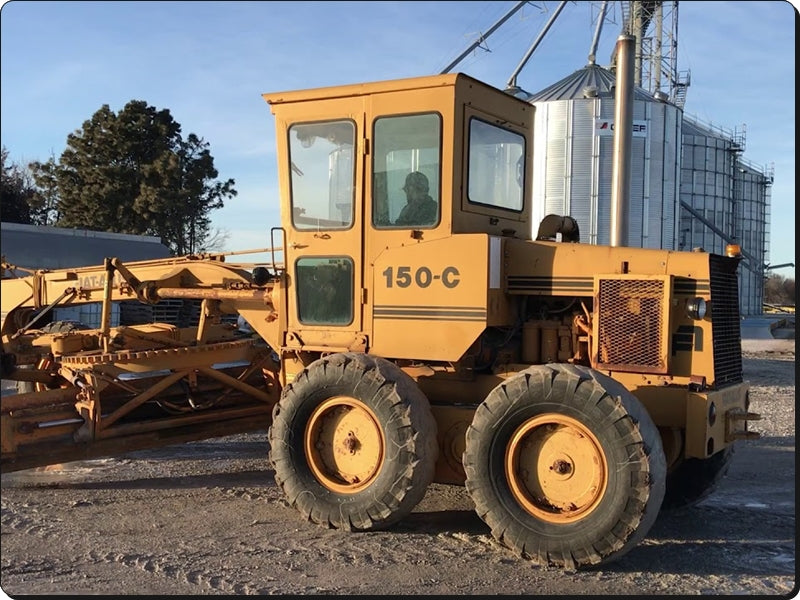

O documento cobre as motoniveladoras 150-C (S/N 99C01001 e 58U01701) e 200-C (S/N 90M01001 e 59C01701), equipadas com motores 11000, 11000 MKII e 685T (diesel turboalimentado). Os part numbers diferenciam claramente as peças exclusivas de cada modelo — por exemplo, os conjuntos ENGINE ASSY variam conforme o modelo e o tipo de bomba injetora (Bosch ou Roosa Master). O catálogo inclui referências superseded documentadas, como o CAPSCREW de volante 74359805 substituído pelo 74035530 a partir de outubro de 1976. O documento passou por revisões técnicas em 1977 e 1981, mantendo as informações alinhadas com as atualizações de fábrica. Formato PDF pesquisável para localização rápida por código ou descrição.
Especificações do Catálogo
- Marca: Fiat-Allis
- Modelos: 150-C e 200-C
- Tipo: Motoniveladora (Motor Grader)
- Páginas: 378
- Tamanho: 21 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: 11000, 11000 MKII e 685T (turbocharged diesel)
- Série 150-C: S/N 99C01001 e 58U01701
- Série 200-C: S/N 90M01001 e 59C01701
Sistemas e Conjuntos Cobertos
O catálogo organiza os componentes com as seguintes seções identificadas no documento original: Engine Breather, Cylinder Head, Flywheel and Housing, Hydraulic Pump Drive, Cylinder Block e Engine Mounting, além de tabela completa de Hose Parts com configurações de mangueiras crimped-type. Cobre ainda os demais sistemas da motoniveladora: transmissão, circle e mesa de lâmina, lâmina e bordas, escarificador, articulação, tandem, eixos, direção, sistema hidráulico, cilindros e cabine com sistema elétrico.
Exemplos de Part Numbers
Alguns códigos presentes neste catálogo:
- 74359854 — FLYWHEEL ASSY. (conjunto completo)
- 74035530 — CAPSCREW, flywheel 12-pt. (substituiu 74359805 a partir de outubro de 1976)
- 74322358 — BLOCK ASSY (Cylinder Block, 11000 MKII e 685T)
- 74358750 — ADAPTER, pump mounting (Hydraulic Pump Drive)
- 74359839 — ENGINE ASSY, bomba Bosch, Motoniveladora 150-C (S/N 99C01001)
- 74359837 — ENGINE ASSY, bomba Bosch, Motoniveladora 200-C (S/N 90M01001)
Para Quem é Este Catálogo
Ideal para concessionárias, distribuidores, oficinas multimarcas, construtoras, mineradoras e locadoras de equipamentos que precisam identificar e solicitar peças com precisão.
Catálogo de Peças vs Manual de Serviço
Este catálogo é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, você precisará do Manual de Serviço correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
É o documento técnico oficial que reúne códigos OEM, diagramas explodidos e quantidades de cada componente da máquina, permitindo identificar e comprar peças com precisão.
O catálogo diferencia peças entre os modelos 150-C e 200-C?
Sim, o catálogo contempla ambas as configurações com diferenciação explícita de part numbers — por exemplo, os códigos de ENGINE ASSY variam conforme o modelo e a faixa de serial number de cada motoniveladora.
Preciso do manual de serviço também?
O catálogo serve para identificar e comprar peças (códigos e quantidades). O manual de serviço ensina como desmontar, reparar e ajustar (procedimentos e torques).
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros catálogos de peças Fiat-Allis disponíveis em nosso acervo.
