Descrição

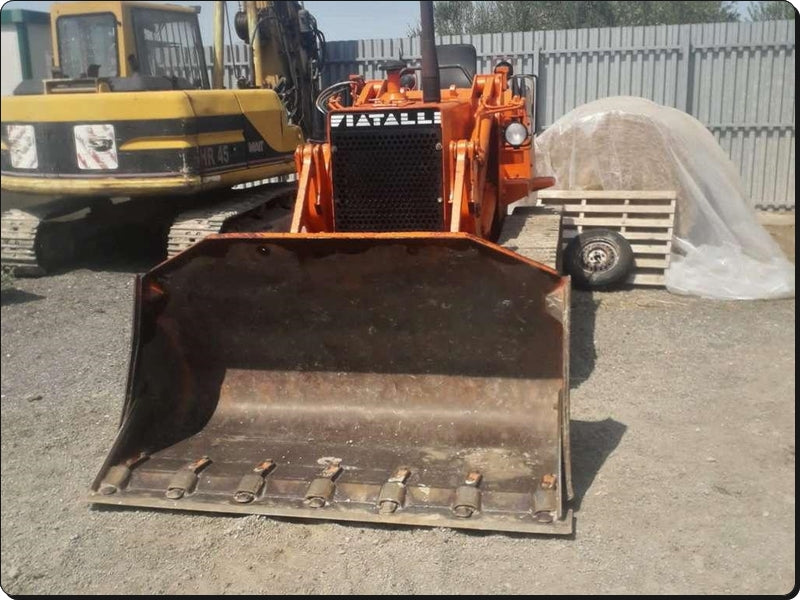

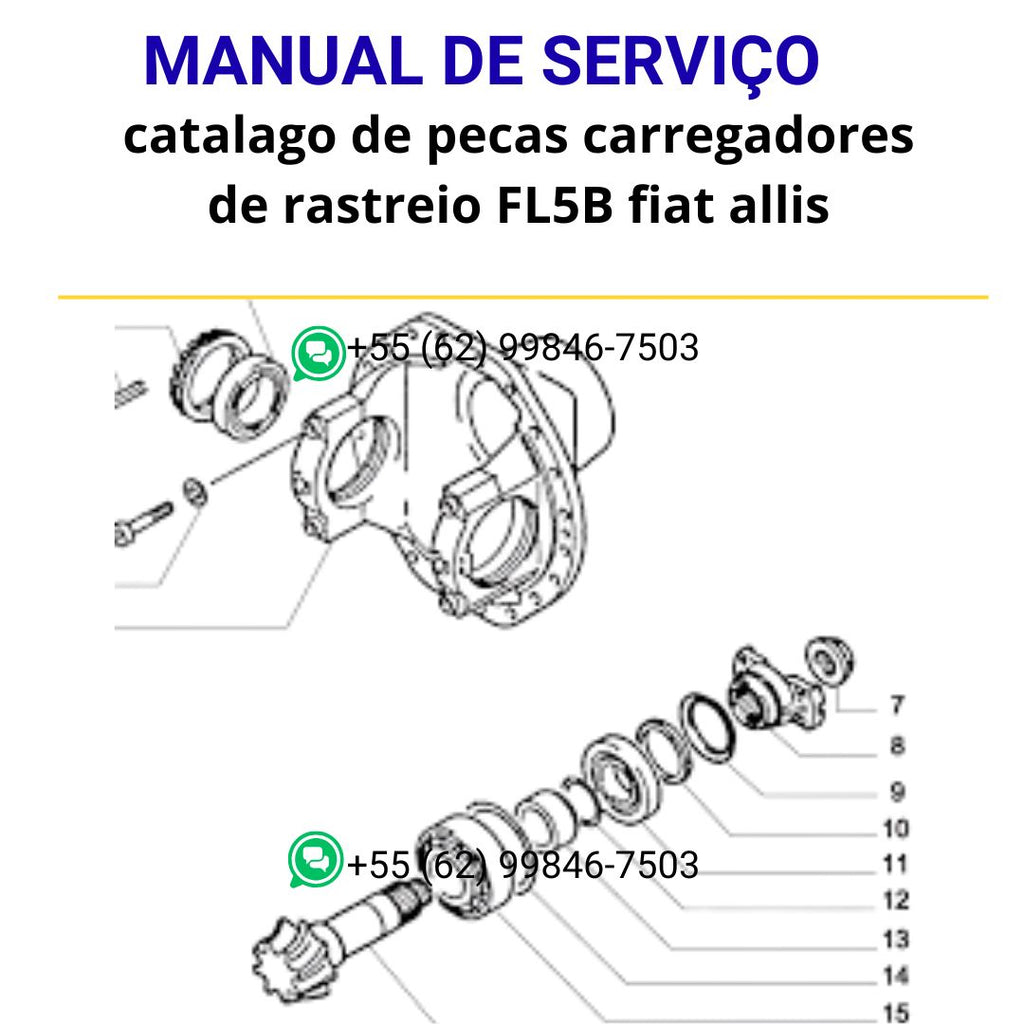

Catálogo de Peças Carregador de Rastos Fiat Allis FL5B — documento técnico oficial em PDF pesquisável com 452 páginas, idioma inglês. Contém todos os part numbers originais e vistas explodidas para identificação precisa de componentes.
Referência oficial: 604.01.077.03, publicação N.T.R. 163 de 30/05/1989. O catálogo diferencia as variantes C2528 e D2528 — com três opções de virabrequim completo (4682232, 4785103 e 4785104) e mancais em medidas STD, +0,102, +0,254, +0,508, +0,762 e +1,016 mm identificados separadamente por configuração. Cobre também o modelo FD20 (sistema hidráulico referência E3.02), ampliando a abrangência do documento. As descrições de peças aparecem em inglês e italiano em todas as pranchas, e o índice principal está em cinco idiomas: inglês, italiano, francês, alemão e espanhol. Formato PDF pesquisável para localização rápida por código ou descrição.
Especificações do Catálogo
- Marca: Fiat Allis
- Modelo: FL5B
- Tipo: Carregador de Rastos
- Páginas: 452
- Tamanho: 25 MB
- Idioma: Inglês (com descrições em italiano, francês, alemão e espanhol)
- Formato: PDF Pesquisável
- Referência: 604.01.077.03
- Publicação: N.T.R. 163 — 30/05/1989
- Variantes: C2528, D2528
Sistemas e Conjuntos Cobertos
O catálogo segue a estrutura oficial do fabricante dividida pelas seguintes seções: A — Engine (motor e todos os seus componentes), B — Mechanical Transmission, Clutch, Transmission Shaft e Axles (transmissão mecânica, embreagem, caixa de marchas, eixo de transmissão e pontes), C — Brakes (freios mecânicos e hidráulicos), D — Frame, Steering, Suspensions, Wheels, Undercarriage e Hydraulic Transmission (chassi, direção, suspensões, rodas, trem de rodagem e transmissão hidráulica), E — Auxiliary Attachment and Equipment (implementos e equipamentos auxiliares), F — Electrical System (sistema elétrico completo), G — Air System (sistema pneumático), H — Tools (ferramentas especiais de manutenção), L — Body (carroceria e estrutura), M — Driver's Seat (assento e posto do operador).
O documento inclui ainda três seções de atualização exclusivas: X — Lista de peças canceladas na revisão, Y — Lista de peças novas adicionadas e W — Resumo de peças modificadas. Essas seções são fundamentais para identificar substituições e manter o estoque alinhado com as últimas revisões do fabricante.
Exemplos de Part Numbers
Alguns códigos presentes neste catálogo:
- 4682232 — Crankshaft Assembly STD (virabrequim completo — variante C2528)
- 4785103 — Crankshaft Assembly (virabrequim completo — variante D2528)
- 4793337 — Oil Sump Assembly (cárter de óleo completo)
- 4698683 — Half Bearing 0.000 STD (mancal de biela medida padrão)
- 4751972 — Flywheel (volante motor)
- 79086663 — Kit de revisão (referenciado em múltiplas seções do catálogo)
Para Quem é Este Catálogo
Destinado a profissionais de manutenção, balconistas de peças, gestores de frota de equipamentos pesados e oficinas que trabalham com máquinas Fiat Allis e necessitam de referência técnica confiável.
Catálogo de Peças vs Manual de Serviço
Este catálogo é ideal para comprar peças — contém part numbers, quantidades por montagem e vistas explodidas. Para procedimentos de reparo, valores de torque e diagnóstico de falhas, você precisará do Manual de Serviço correspondente.
Perguntas Frequentes
O que é um catálogo de peças?
Este é o material técnico que apresenta códigos originais, ilustrações detalhadas e informações de montagem para cada sistema e conjunto do equipamento.
O catálogo cobre as diferentes variantes do FL5B?
Sim, o catálogo diferencia as variantes C2528 e D2528 — os virabrequins (4682232, 4785103 e 4785104) e os mancais em medidas STD a +1,016 mm possuem identificação separada para cada configuração, evitando erros de pedido.
Este catálogo é completo?
Sim, este é o catálogo completo do modelo, com todos os conjuntos e subconjuntos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
