Descrição
Especificações
Marca
ZF
Modelo(s) de câmbio
ZF S5-680 (ECOMID)
Tipo de equipamento
Caixa de câmbio (linha pesada)
Documento
Catálogo de Peças
Páginas
28
Idioma
Português
Formato
PDF pesquisável

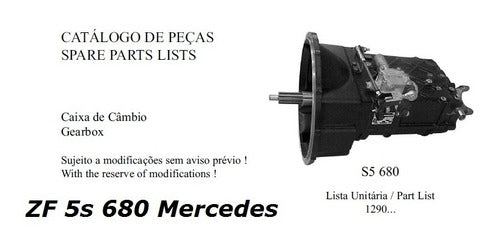

O Catálogo de Peças ZF ZF S5-680 (ECOMID) é o documento técnico em PDF, com 28 páginas em Português, com os procedimentos de desmontagem e montagem, os valores de torque e as folgas de ajuste do conjunto. Lista de aplicações e a relação completa de peças por grupos construtivos (carcaça, eixo de acionamento, eixo intermediário, eixo principal, eixo da ré, garfos de mudança, carcaça de mudança, tomada de força, articulação esférica e grupo de tampas/rolamentos/anéis) da caixa manual ZF S5-680 ECOMID, com números de peça, descrições em português/inglês e quantidades por variante.
Destaques deste material
- Catálogo de peças ZF S5-680 (ECOMID), caixa manual de 5 marchas para caminhões/ônibus
- Aplicação Mercedes-Benz (Daimler Chrysler) linhas 1620/1721/1418 e correlatas
- Lista de aplicações com códigos ZF 1290 095 xxx por modelo e sistema de mudança
- Peças organizadas por grupos: carcaça, eixos (acionamento, intermediário, principal, ré)
- Garfos e carcaça de mudança, tomada de força (P.T.O.) e articulação esférica
- Números de peça ZF, descrições PT/EN e quantidades por variante
O que este manual cobre

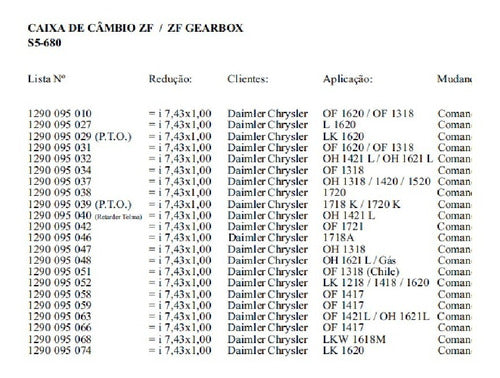

- Lista de Aplicações / Application List — códigos ZF 1290 095 xxx, montadora, aplicação e sistema de mudança
- Grupo 01 — Carcaça / Housing: carcaça, carcaça de acoplamento, tampas, juntas, bujões, plaqueta, retentores, portador do velocímetro
- Grupo 02 — Eixo de acionamento / Input shaft
- Grupo 03 — Eixo intermediário / Lay shaft (contra-eixo)

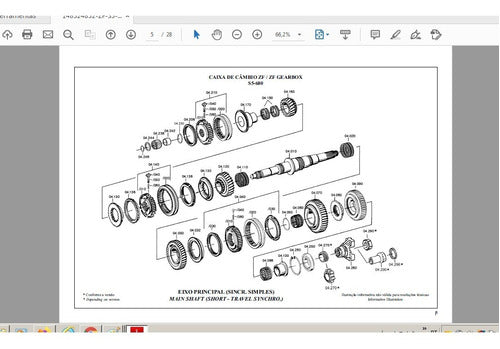

- Grupo 04 — Eixo principal / Main shaft: engrenagens, sincronizadores e gaiolas de agulhas
- Grupo 05 — Eixo/engrenagem da ré / Reverse idler shaft
- Grupo 06 — Garfos de mudança / Shift forks

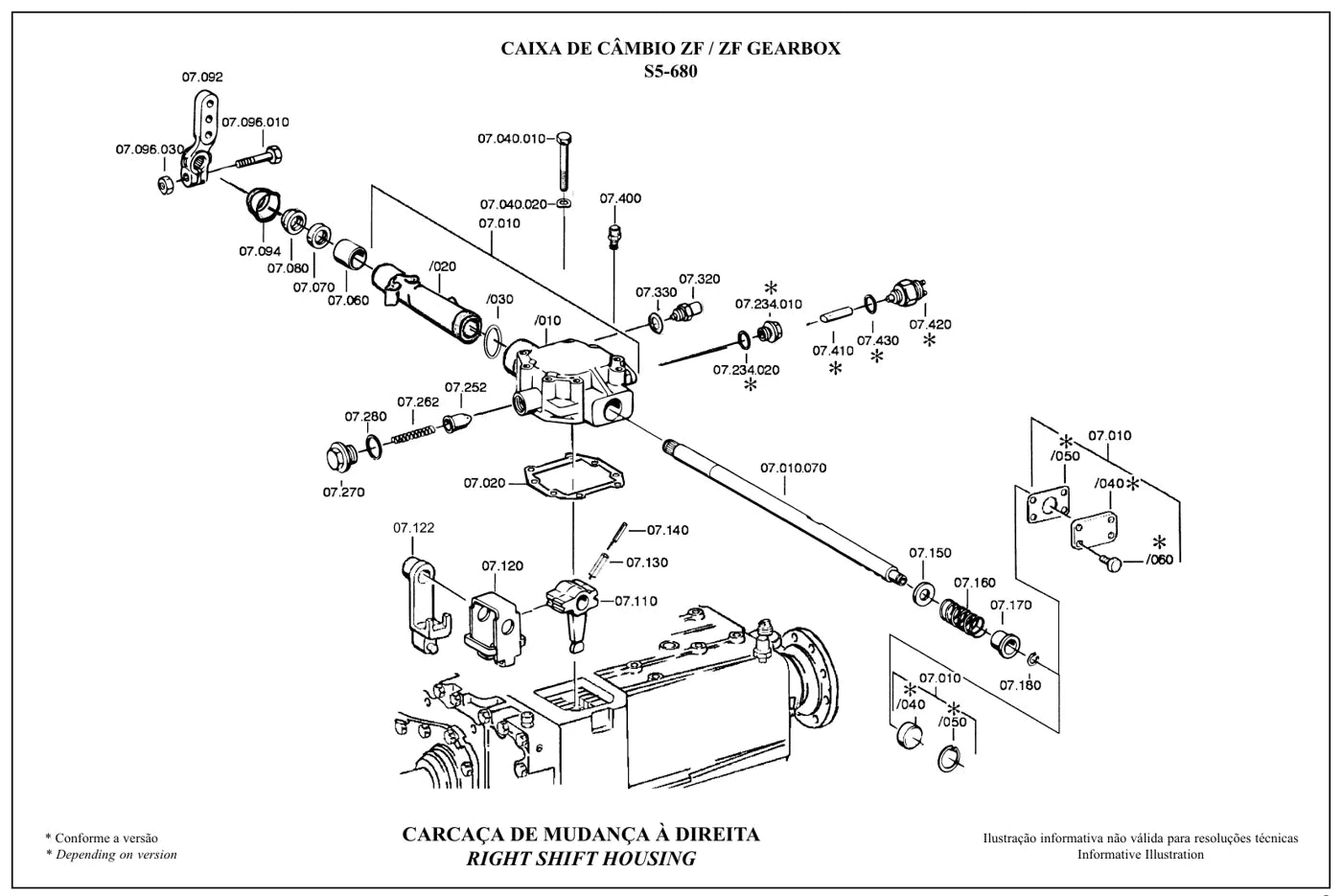

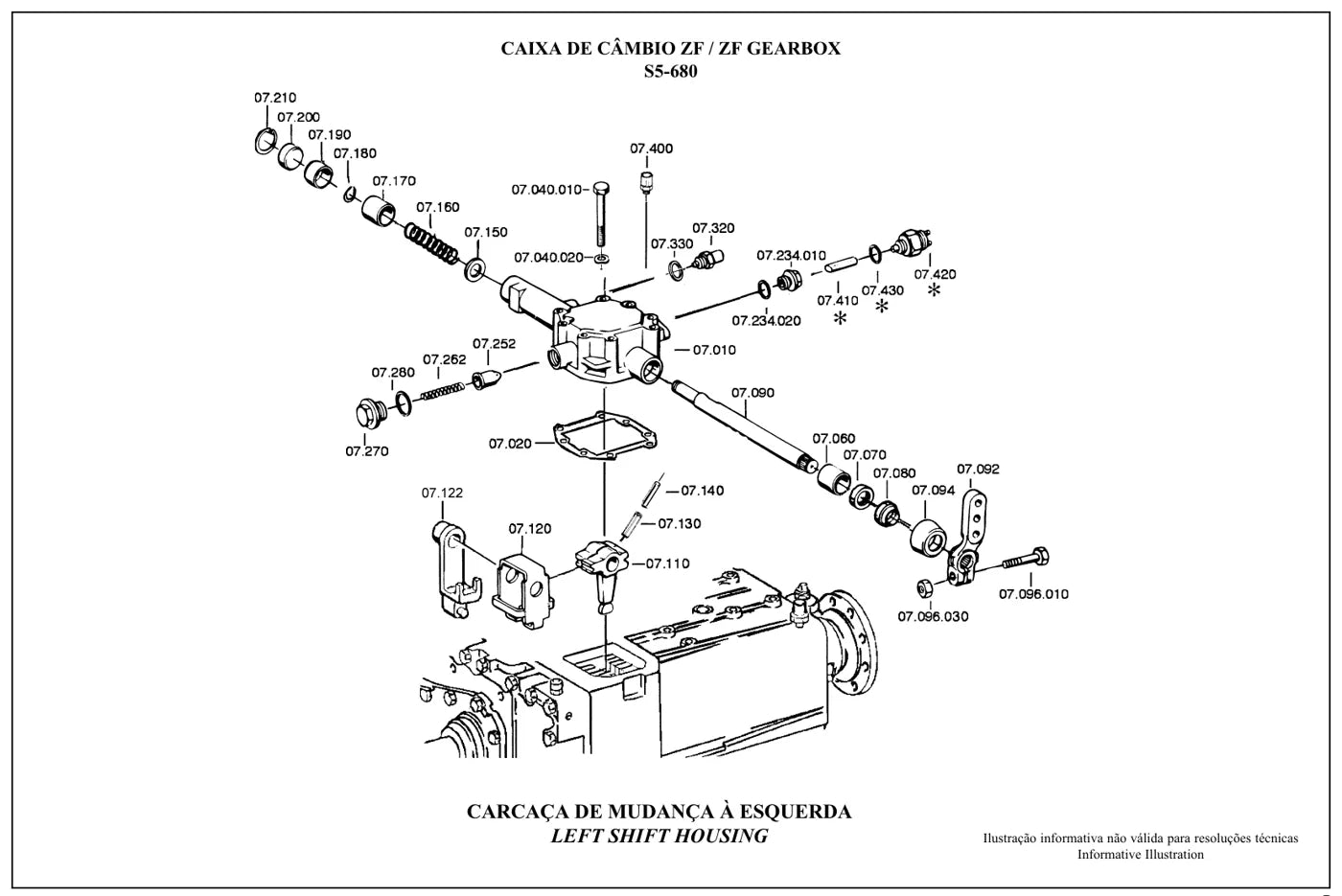

- Grupo 07 — Carcaça de mudança / Shift housing: junta e parafusos
- Grupo 10 — Tomada de força completa / P.T.O. complete
- Grupo 22 — Articulação esférica / Ball socket joint (comando/mudança)
- Grupo 78 — Tampa, rolamentos de rolos e anéis elásticos / Cover, roller bearings, retaining rings
Veículos atendidos
O câmbio ZF S5-680 (ECOMID) equipa os veículos abaixo (levantados em catálogos técnicos e bases de retífica). Muita gente procura o manual pelo nome do carro — por isso listamos as aplicações conhecidas:
- Mercedes-Benz L/LK 1620 — caminhão (motor OM 366 LA)
- Mercedes-Benz OF 1620 — chassi de ônibus rodoviário/urbano
- Mercedes-Benz OF 1721 — chassi de ônibus
- Mercedes-Benz OH 1421 / OH 1621 — chassi de ônibus
- Mercedes-Benz 1718 / 1720 — caminhão médio/semipesado
- Mercedes-Benz 1418 — caminhão médio
- Mercedes-Benz 1621 — caminhão
- Correlatos Mercedes-Benz linha Atron/Axor de médio porte com a mesma caixa
A mesma transmissão equipa modelos diferentes conforme o ano, o motor e o mercado, e um mesmo veículo pode ter saído de fábrica com câmbios distintos. Confira sempre o código gravado na carcaça do seu câmbio antes de comprar.
Por que vale a pena
- Procedimentos passo a passo, do diagnóstico à remontagem
- Torques, folgas e especificações de ajuste conferidos no documento
- Desmontagem e montagem ilustradas, componente por componente
- 28 páginas em PDF pesquisável, com busca por palavra-chave
- Acesso vitalício, com reentrega gratuita e entrega imediata
Para quem é
Oficinas de câmbio de caminhão/ônibus, retíficas e compradores de peças que precisam identificar códigos ZF das linhas Mercedes-Benz 1620/1721/1418.
Perguntas frequentes
Serve para o meu veículo?
Este material é do câmbio ZF S5-680 (ECOMID) — veja a lista de veículos atendidos acima. Confira o código gravado na carcaça da sua transmissão antes de comprar.
Em que idioma está o manual?
Em português. Os diagramas, medidas e valores de torque são universais.
Tem os códigos das peças?
Este é um manual de serviço/reparação: traz os procedimentos, torques e folgas para executar o reparo, não a lista de peças por código.
