Descrição
Manual de Diagramas Elétricos, Hidráulicos, Diagnósticos e Códigos de Erros John Deere 850J — arquivo PDF com 646 páginas em português, incluindo todos os esquemas elétricos com pinagem de conectores, diagramas hidráulicos funcionais e tabelas completas de códigos de falha (DTC) para os módulos SDM, ECU e TCU.

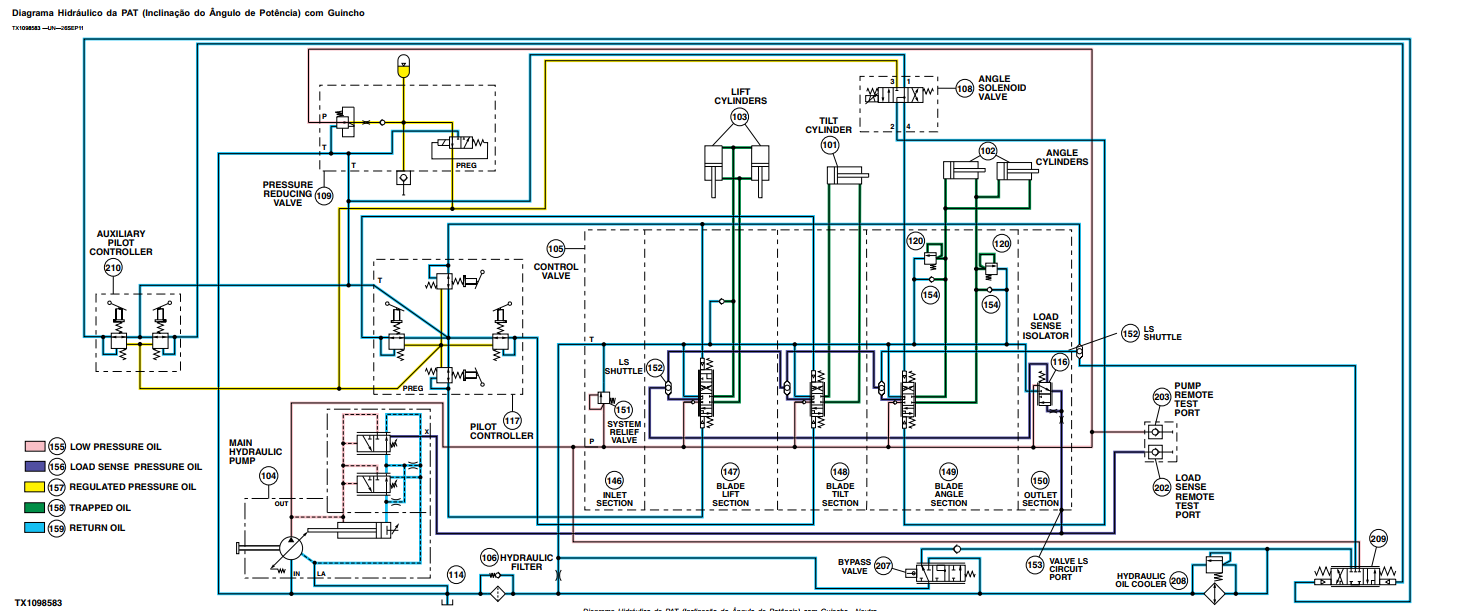

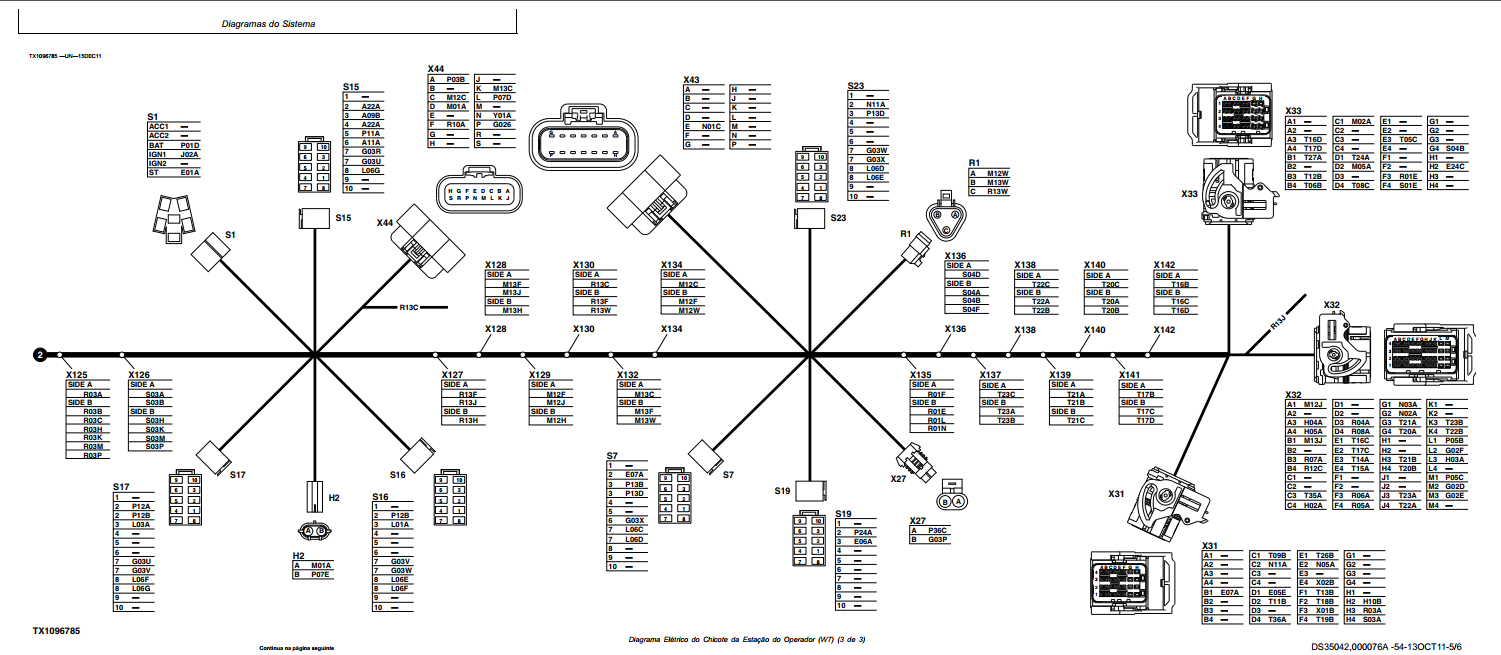

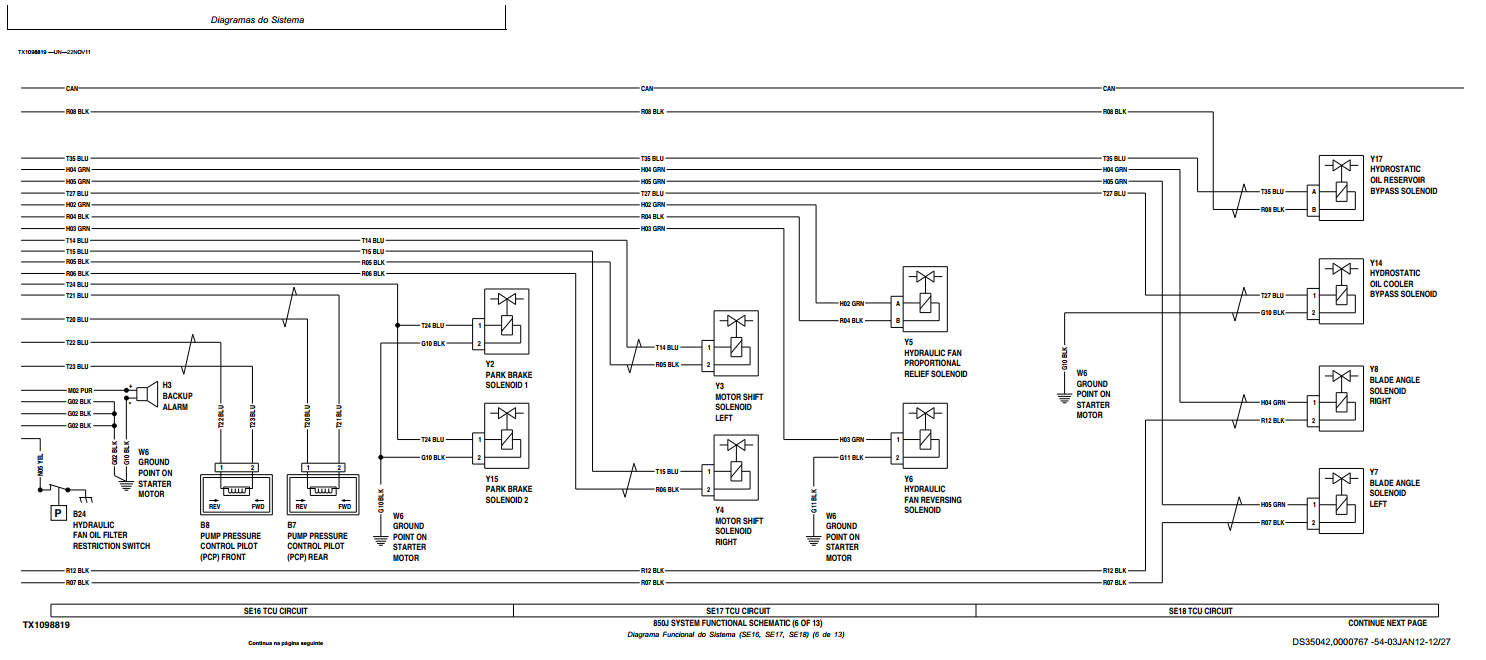

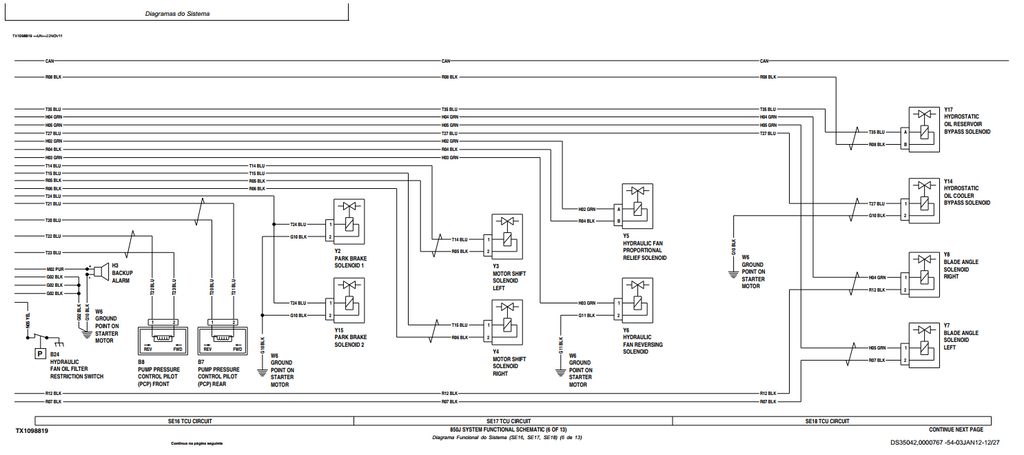

Para o dia a dia de trabalho, este é o tipo de documentação que separa um diagnóstico rápido de dias perdidos trocando peças por tentativa e erro. Cada diagrama traz identificação de componentes, cores de fios, códigos de conectores e fluxo de sinais — exatamente o que você precisa quando o monitor acende uma falha e a máquina para no meio da obra. Inclui referências técnicas como TX1098583 (diagrama hidráulico PAT com guincho), TX1096785 (chicote da estação do operador W7) e TX1098819 (esquema funcional dos circuitos TCU). Arquivo leve e otimizado para consulta rápida.
Especificações do Manual
- Marca: John Deere
- Modelo: 850J
- Tipo: Trator de Esteiras
- Conteúdo: Diagramas Elétricos e Hidráulicos, Diagnósticos e Códigos de Erros
- Páginas: 646
- Tamanho: 20 MB
- Idioma: Português
- Formato: PDF Pesquisável
O Que Este Manual Cobre
Códigos de Diagnóstico (DTC): Tabelas completas de códigos de falha para o Monitor de Exibição Padrão (SDM), Unidade de Controle do Motor (ECU) e Unidade de Controle da Transmissão (TCU) — com descrição da falha, condições de ativação e procedimentos de verificação.
Motor: Teoria de operação, informações de diagnóstico e testes do sistema.
Sistema Elétrico: Informações do sistema, diagramas completos com pinagem de conectores (X125 a X142, chicote W7), diagnósticos do subsistema, operação do monitor e referências técnicas.
Sistema Hidráulico: Teoria de operação, diagramas funcionais (incluindo PAT — inclinação do ângulo de potência com guincho), informações de diagnóstico e testes de pressão.
Sistema Hidrostático: Teoria de operação, diagnóstico e testes dos circuitos de transmissão hidrostática, incluindo solenoides de freio de estacionamento e shift dos motores.
Aquecimento e Ar-condicionado: Teoria de operação, diagnóstico e testes do sistema de climatização da cabine.
Verificação Operacional: Procedimento completo de verificação operacional da máquina.
Para Quem é Este Manual
Indicado para mecânicos de campo, eletricistas de máquinas pesadas, oficinas especializadas em linha amarela, concessionárias John Deere, construtoras e mineradoras — especialmente profissionais que trabalham com diagnóstico eletrônico e precisam resolver falhas sem depender exclusivamente de ferramentas de scanner.
Manual de Diagramas e Diagnósticos vs Manual de Serviço vs Catálogo de Peças
Este manual é focado em diagnóstico e interpretação de sistemas — contém diagramas elétricos, esquemas hidráulicos, códigos de erro e procedimentos de teste. O Manual de Serviço traz procedimentos de desmontagem, montagem e valores de torque. O Catálogo de Peças fornece part numbers para compra de componentes. São três documentos complementares.
Perguntas Frequentes
Para que serve este manual?
Trata-se do documento oficial do fabricante com diagramas elétricos e hidráulicos completos, tabelas de códigos de falha (DTC) e procedimentos de diagnóstico para identificar e resolver problemas na 850J.
Inclui especificações técnicas?
Sim, cada seção apresenta as especificações técnicas necessárias para executar testes e diagnósticos, incluindo valores de pressão, identificação de conectores e parâmetros dos módulos eletrônicos.
Serve para diagnosticar falhas?
Sim, este é exatamente o propósito principal do manual — contém seções específicas de solução de problemas com testes e verificações para cada sistema, além de tabelas completas de DTCs dos módulos SDM, ECU e TCU.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
