Descrição
Manual do Operador Colheitadeira New Holland TC57 Hydro — publicação técnica oficial em formato PDF com 224 páginas em Português. Referência completa com procedimentos de operação, manutenção preventiva e especificações de fábrica de cada sistema da colheitadeira.
Este manual cobre também os modelos TC55, TC57 convencional e TC57 4WD, com tabelas comparativas de especificações entre as variantes. Inclui diagramas completos dos pontos de lubrificação a cada 50 horas, ilustrações detalhadas do painel de instrumentos da transmissão hidrostática com identificação dos três módulos (geral, controle e monitor de perdas), e procedimentos passo a passo de regulagem com cotas precisas para chapas de bloqueio, correntes e tensores. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: New Holland
- Modelo: TC57 Hydro
- Tipo: Colheitadeira
- Variantes cobertas: TC55, TC57, TC57 Hydro, TC57 4WD
- Páginas: 224
- Tamanho: 7 MB
- Idioma: Português
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Unidade Base: Ao Cliente, Segurança, Informação Geral, Identificação do Produto, Operação, Lubrificação, Trabalho no Campo, Ajustes e Manutenção, Resolução de Problemas, Cuidados com a Colheitadeira, Acessórios e Opções, Especificações.
Plataforma para Milho: Especificações, Funcionamento e Regulagens, Regulagens de Distância Entre-Linhas, Lubrificação, Ajustes e Manutenção, Trabalho no Campo, Instruções de Montagem, Lastro.
Esteira: Introdução, Instalação, Reboque.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

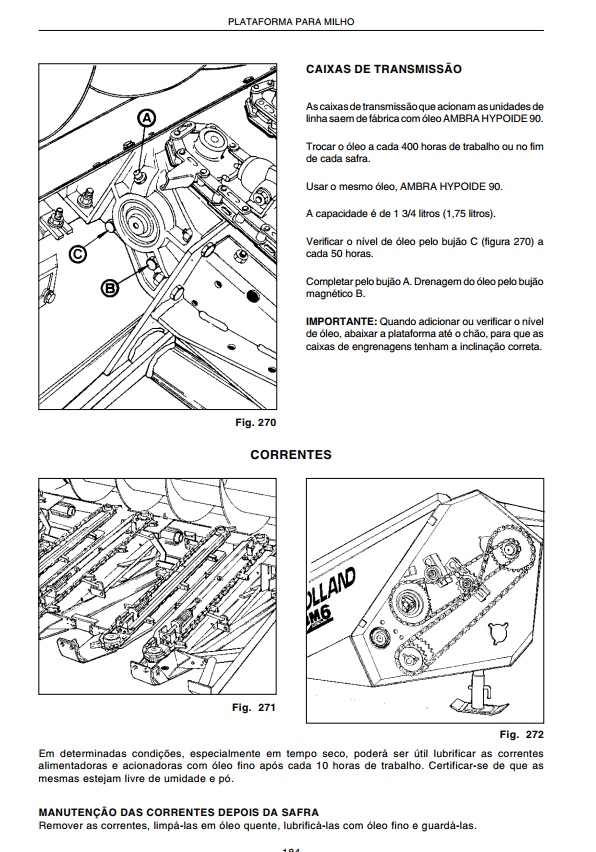

- Óleo das caixas de transmissão da plataforma: AMBRA HYPOIDE 90, capacidade 1,75 litros, troca a cada 400 horas ou fim de safra

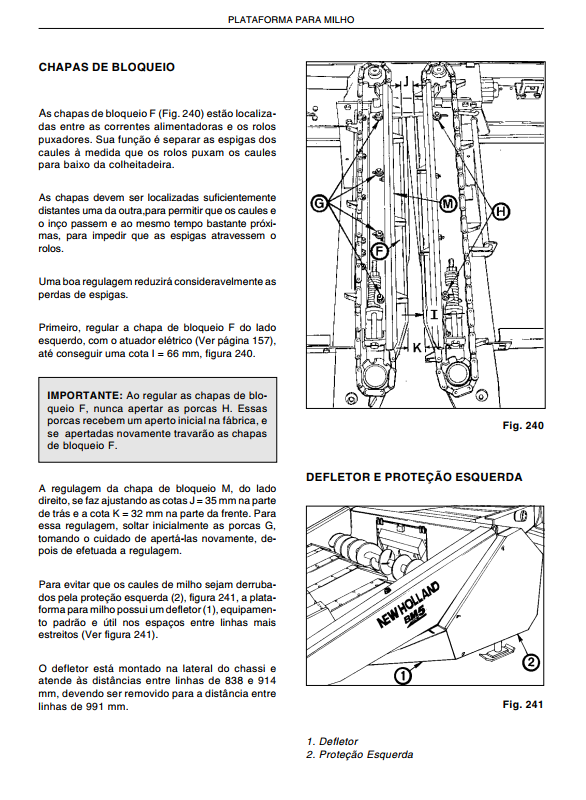

- Chapa de bloqueio F (lado esquerdo): cota I = 66 mm, ajuste via atuador elétrico
- Chapa de bloqueio M (lado direito): cota J = 35 mm (trás) e cota K = 32 mm (frente)

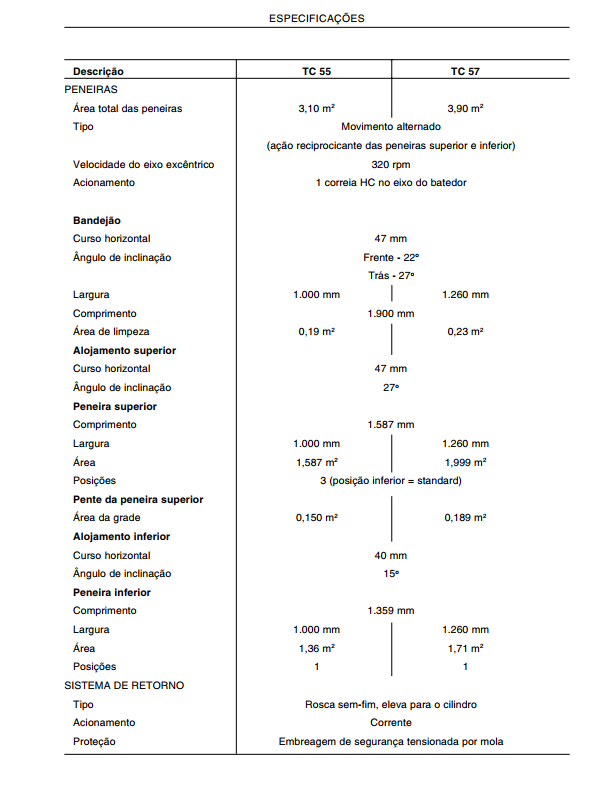

- Peneiras TC57: área total de 3,90 m², velocidade do eixo excêntrico 320 rpm
- Peneira superior: comprimento 1.587 mm, largura 1.260 mm, 3 posições
- Bandejão: curso horizontal 47 mm, ângulo de inclinação 22° (frente) e 27° (trás)

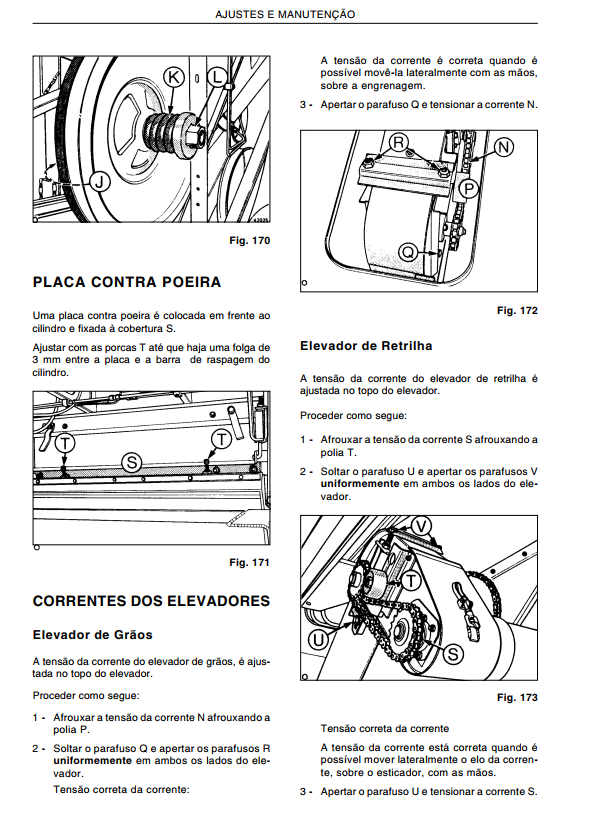

- Placa contra poeira do cilindro: folga de 3 mm entre placa e barra de raspagem
- Defletor da plataforma de milho: compatível com distâncias entre linhas de 838 e 914 mm
Para Quem é Este Manual
Indicado para mecânicos especializados em máquinas agrícolas, concessionárias New Holland, cooperativas e produtores rurais com equipe de manutenção própria.
Manual do Operador vs Catálogo de Peças
Este manual é ideal para operar e manter a colheitadeira corretamente — contém procedimentos de operação diária, regulagens, manutenção preventiva e resolução de problemas. Para identificar e comprar peças, veja o Catálogo de Peças New Holland TC57.
Perguntas Frequentes
Para que serve este manual?
Este é o material técnico que reúne todos os procedimentos de operação, manutenção preventiva, regulagens e resolução de problemas verificados pelo fabricante para a colheitadeira TC57 Hydro.
O manual traz os pontos e intervalos de lubrificação?

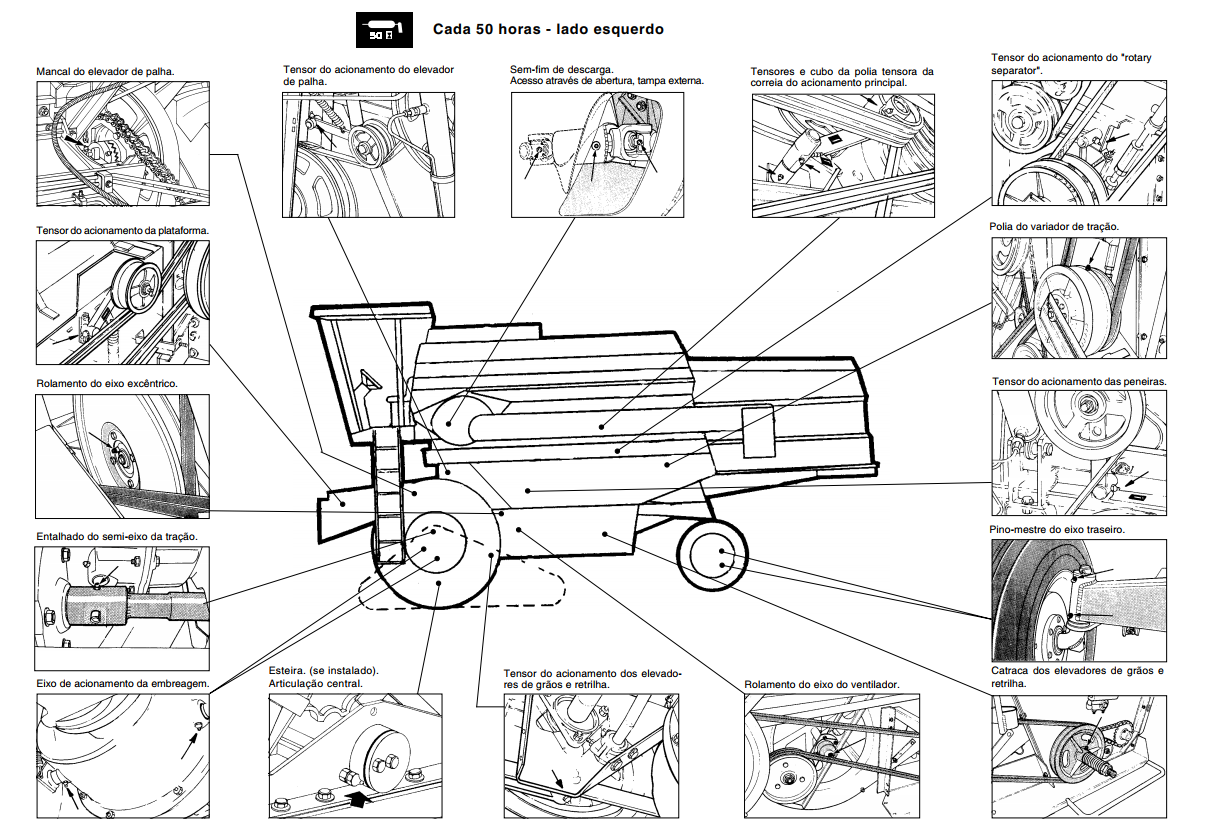

Sim, inclui diagramas completos de lubrificação a cada 50 horas com identificação visual de cada ponto, além de especificações de óleos e capacidades — por exemplo, caixas de transmissão da plataforma com AMBRA HYPOIDE 90 e capacidade de 1,75 litros.
Cobre todos os sistemas da colheitadeira?
Sim, inclui desde operação e segurança até ajustes de campo, manutenção completa, plataforma para milho e esteira, cobrindo a máquina inteira conforme documentação original.
