Treinamento Câmbio Fiat Dualogic

Especificações

O Manual de Reparação Fiat Dualogic é o documento técnico em PDF, com 91 páginas em Português, com os procedimentos de desmontagem e montagem, os valores de torque e as folgas de ajuste do conjunto. Treinamento e diagnostico do cambio automatizado Fiat Dualogic: principio de funcionamento, grupo eletrohidraulico (potencia + eletrovalvulas), NCD e sua rede eletronica, todos os sensores, estrategias de funcionamento (auto/manual, normal/sport), procedimentos especiais de manutencao/aprendizado (kiss point, sangria, adaptacoes) e codigos de falha para diagnostico.

Destaques deste material

• Curso tecnico voltado a diagnostico de inconvenientes e solucao de falhas do cambio Dualogic (nao e catalogo de pecas)
• Detalha o grupo eletrohidraulico: eletrobomba, acumulador, oleo Tutela CS SPEED e pressao de trabalho de 35 a 50 bar (sistema hidraulico fechado, sem troca de oleo)
• Explica funcao e caracteristicas eletricas das eletrovalvulas EV0 (embreagem, proporcional de vazao), EV1/EV2 (engate, proporcional de pressao) e EV3/EV4 (selecao, on/off)
• Traz o pin out completo do NCD e a arquitetura eletronica (redes B-CAN/C-CAN, nos NCM, NBC, NFR, NGE, NQS)
• Descreve todos os sensores, incluindo joystick com 7 sensores de efeito Hall e tabela logica GSL0-GSL3, e o sensor PLCD de posicao da embreagem
• Inclui procedimentos especiais de servico: sangria da embreagem, despressurizacao do acumulador, aprendizado do kiss point e auto-adaptacao do desgaste da embreagem
• Traz secao de codigos de falha, termos de recovery, dicionario e esquema eletrico do Stilo Dualogic

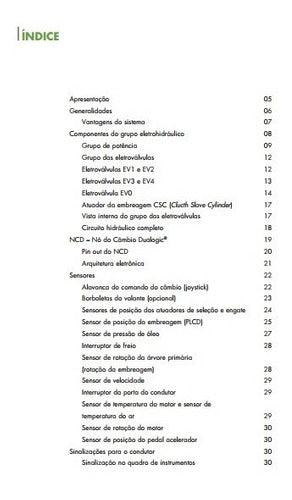

O que este manual cobre

• Apresentacao e Generalidades (conceito do sistema, vantagens, quadro comparativo mecanico x automatico/CVT x Dualogic)
• Componentes do grupo eletrohidraulico - Grupo de potencia (reservatorio, eletrobomba, acumulador, oleo Tutela CS SPEED, pressao 35-50 bar)

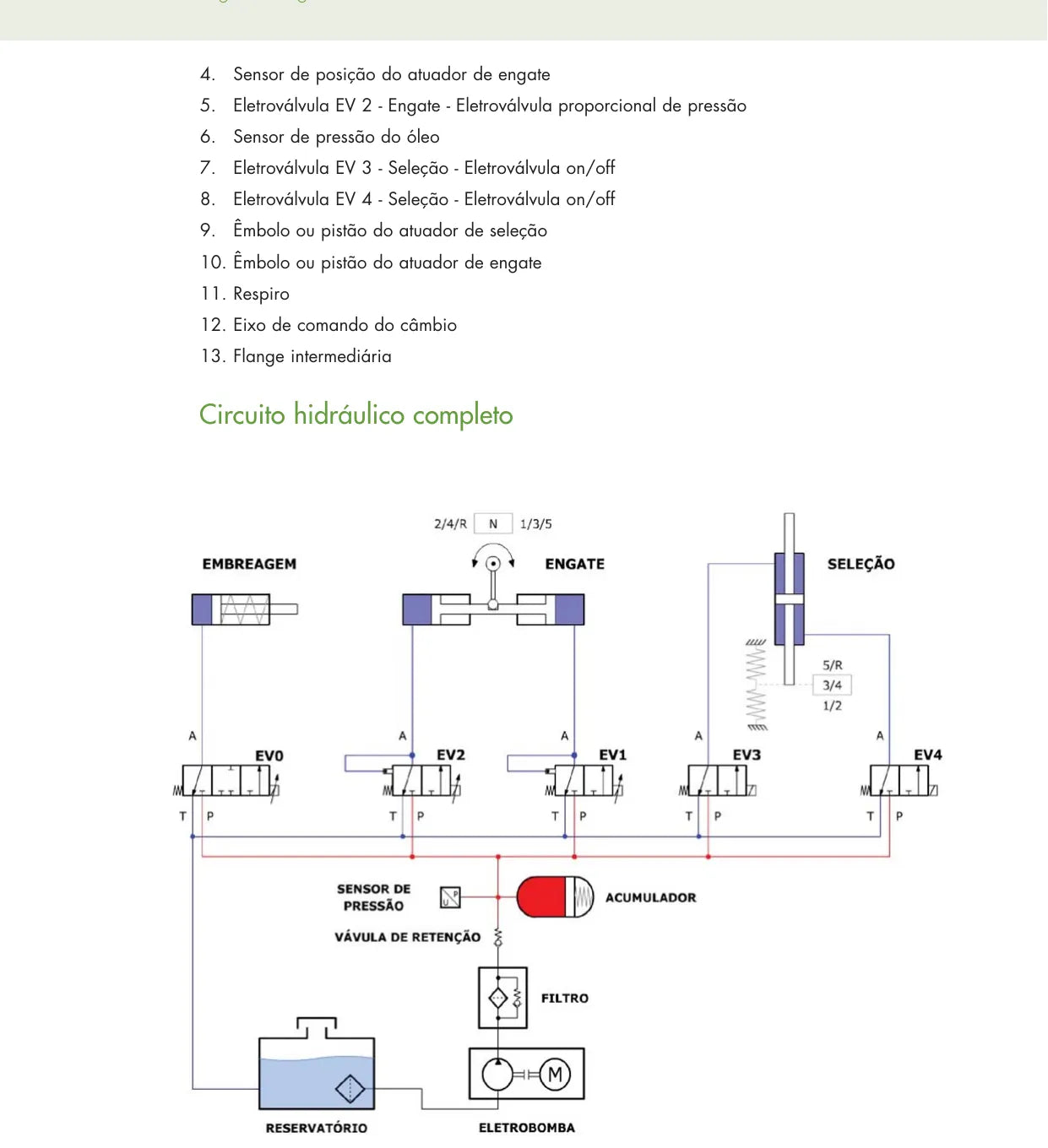

• Grupo das eletrovalvulas - EV1 e EV2 (engate), EV3 e EV4 (selecao), EV0 (embreagem) e circuito hidraulico completo
• Componentes de interface (eixo de comando do cambio, flange intermediaria, atuador da embreagem CSC)
• NCD - No do Cambio Dualogic (funcao, pin out do conector e arquitetura eletronica / rede CAN)

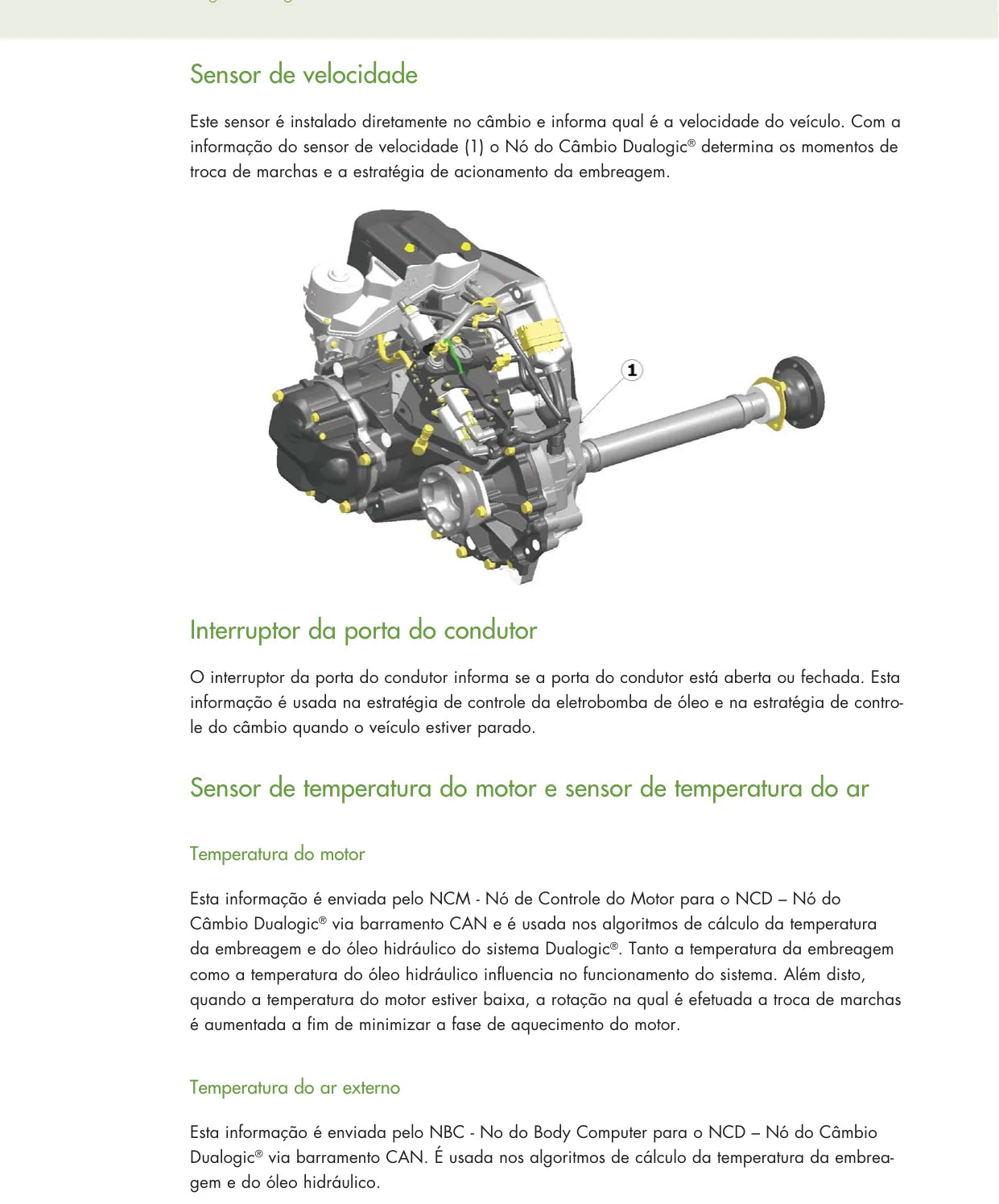

• Sensores (joystick com 7 sensores Hall, borboletas do volante, sensores de posicao dos atuadores, PLCD da embreagem, sensor de pressao, rotacao da arvore primaria, velocidade, temperatura etc.)
• Sinalizacoes para o condutor (quadro de instrumentos e sinalizacao acustica)
• Funcionamento (posicoes do joystick, modos auto/manual e normal/sport, fases da troca de marcha, partida, arrancada, re, neutro, seguranca)
• Procedimentos especiais (sangria da embreagem, despressurizacao do acumulador, aprendizado do kiss point, auto-aprendizado de fim de linha, aprendizado de eletrovalvulas, auto-adaptacao da embreagem)

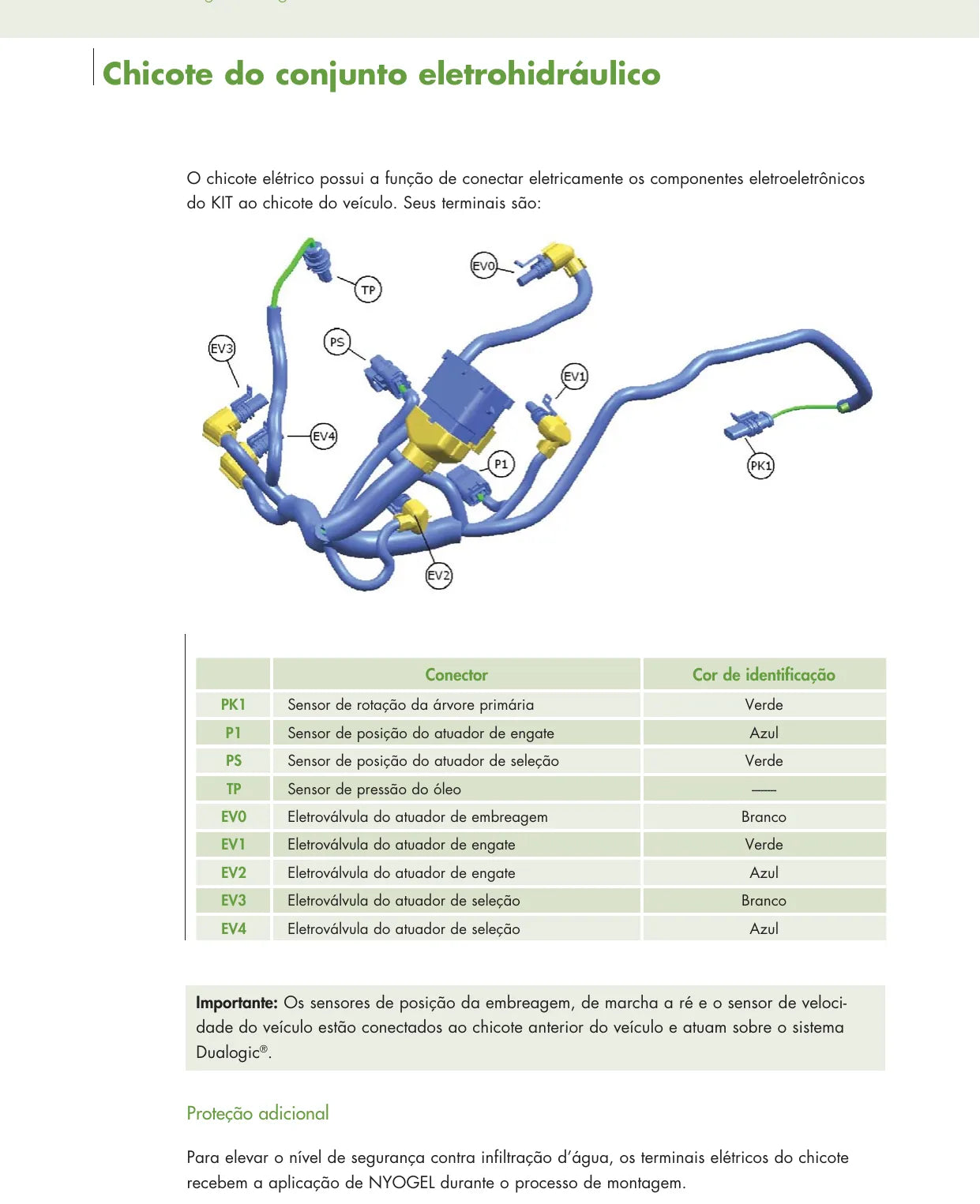

• Chicote do conjunto eletrohidraulico e Esquema eletrico - Stilo Dualogic
• Codigos de falha, termos de recovery, dicionario e tabela de codigos

Veículos atendidos

O câmbio Dualogic equipa os veículos abaixo (levantados em catálogos técnicos e bases de retífica). Muita gente procura o manual pelo nome do carro — por isso listamos as aplicações conhecidas:

• Fiat Stilo 2ª ger. (2008-2011) — 1.8 8V/16V (lancamento do Dualogic no Brasil)
• Fiat Punto (2008-2017) — 1.4/1.6 E.torQ/1.8
• Fiat Linea (2009-2016) — 1.8 E.torQ
• Fiat Idea (2010-2016) — 1.6/1.8 E.torQ
• Fiat Bravo (2011-2016) — 1.8 E.torQ (Bravo Sporting com Dualogic Plus)
• Fiat Palio (Novo Palio) (2012-2017) — 1.6 E.torQ (Dualogic Plus)
• Fiat Grand Siena (2012-2017) — 1.6 E.torQ (Dualogic Plus)
• Fiat Siena (2008-2012) — 1.4/1.6
• Fiat Palio Weekend (2013-2017) — 1.6 E.torQ
• Fiat 500 (2009+) — 1.4
• Fiat Mobi / Argo / Cronos / Uno (2017+) — 1.3 Firefly (evolucao GSR)

A mesma transmissão equipa modelos diferentes conforme o ano, o motor e o mercado, e um mesmo veículo pode ter saído de fábrica com câmbios distintos. Confira sempre o código gravado na carcaça do seu câmbio antes de comprar.

Por que vale a pena

• Procedimentos passo a passo, do diagnóstico à remontagem
• Torques, folgas e especificações de ajuste conferidos no documento
• Desmontagem e montagem ilustradas, componente por componente
• 91 páginas em PDF pesquisável, com busca por palavra-chave
• Acesso vitalício, com reentrega gratuita e entrega imediata

Para quem é

Mecanicos, eletricistas automotivos e tecnicos de diagnostico que atuam em cambios automatizados Fiat Dualogic; oficinas e centros de treinamento.

Perguntas frequentes

Serve para o meu veículo?
Este material é do câmbio Dualogic — veja a lista de veículos atendidos acima. Confira o código gravado na carcaça da sua transmissão antes de comprar.

Em que idioma está o manual?
Em português. Os diagramas, medidas e valores de torque são universais.

Tem os códigos das peças?
Este é um manual de serviço/reparação: traz os procedimentos, torques e folgas para executar o reparo, não a lista de peças por código.
