Descrição
Manual de Serviço Motor Volvo D5D — publicação técnica oficial em formato PDF com 132 páginas em Português/Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Cobre as variantes D5D EBE2, D5D CAE2 e D5D CBE2, aplicáveis a diversas máquinas Volvo de linha amarela. Traz procedimentos detalhados de montagem e desmontagem do bloco, cabeçote de 4 cilindros com camisa molhada substituível, sistema de combustível com injeção mecânica e regulador de velocidade. Inclui diagramas de sequência de aperto com 18 posições numeradas, tabelas completas de torque por componente e especificações dimensionais de camisas, juntas e vedações. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Volvo
- Modelo: D5D
- Tipo: Motor (Máquinas Volvo)
- Variantes: D5D EBE2, D5D CAE2, D5D CBE2
- Páginas: 132
- Tamanho: 21 MB
- Idioma: Português/Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

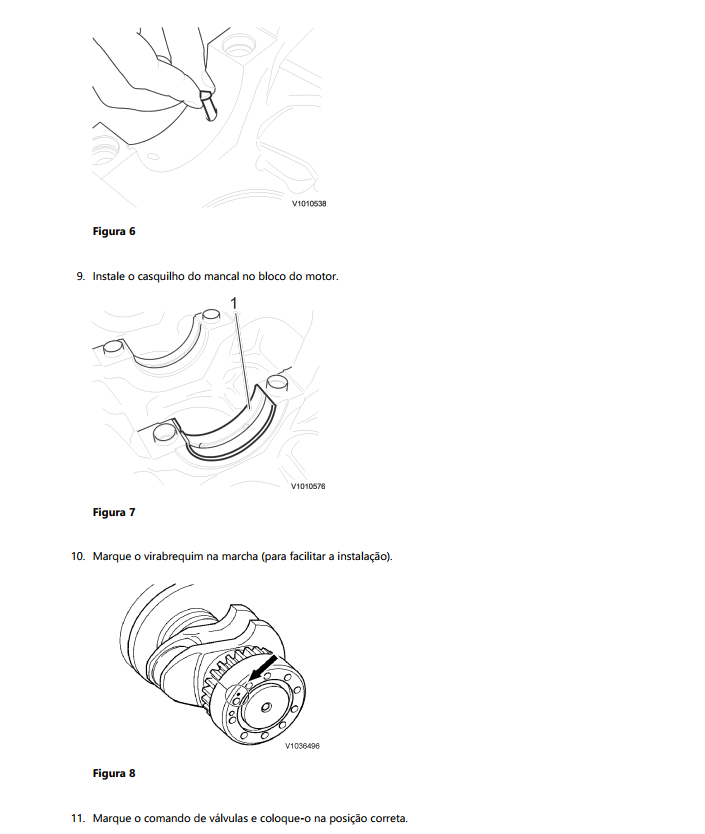

Bloco e componentes internos: corpo do motor, virabrequim e mancais, casquilhos, comando de válvulas, camisas do cilindro (tipo molhada, substituível), vedação do virabrequim traseiro.
Cabeçote e trem de válvulas: cabeçote do cilindro (4 cilindros), junta do cabeçote com seleção por marcação, mecanismo da válvula, braço oscilante, tampa da válvula, sequência de aperto em 3 etapas.

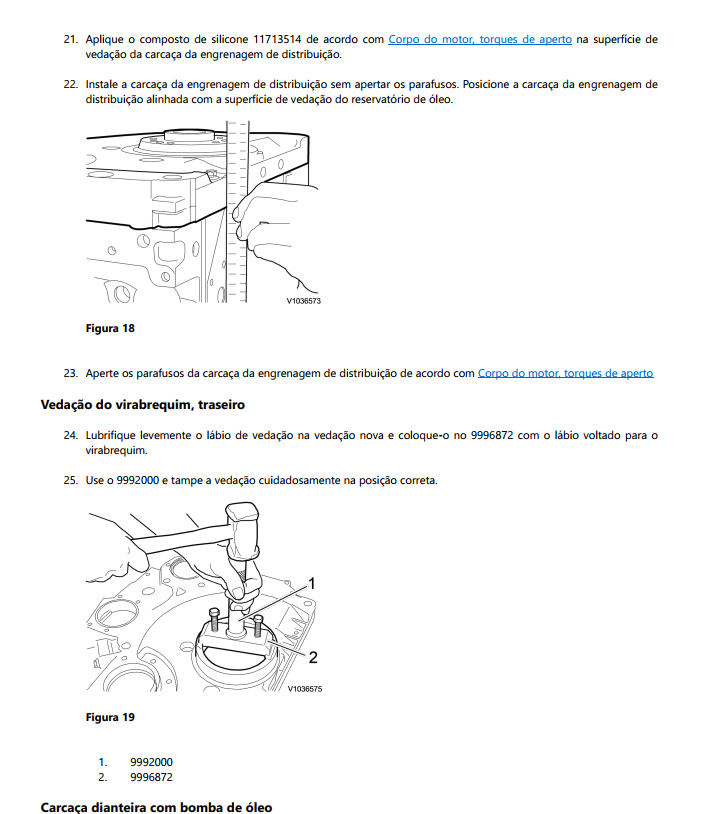

Sistemas auxiliares: carcaça dianteira com bomba de óleo, carcaça da engrenagem de distribuição, ventilação do cárter, engrenagem do anel de partida.

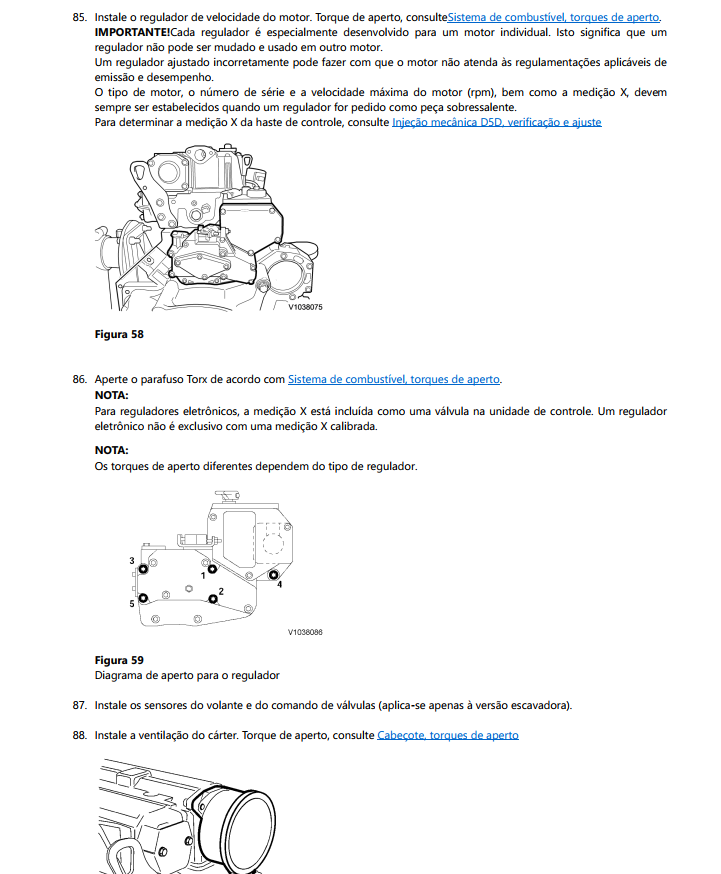

Sistema de combustível: regulador de velocidade do motor, injeção mecânica D5D, verificação e ajuste, sensores do volante e comando de válvulas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque do cabeçote: Etapa 1 — 50 Nm | Etapa 2 — 130 Nm | Etapa 3 — aperto angular 90°
- Parafusos do cabeçote: 18 unidades, rosca M14, comprimento 141 mm (não reutilizáveis)
- Mecanismo da válvula, porca auto frenante: 20 ±2 Nm (14,8 ±1,5 lbf-pés)
- Suporte do braço oscilante M10: 21 Nm (15,5 lbf-pés)
- Camisa do cilindro: diâmetro interno 108 +0,02 mm, desgaste máximo permitido 108,1 mm
- Junta do cabeçote — seleção por marcação: 1 furo (0,28–0,54 mm), 2 furos (0,54–0,64 mm), 3 furos (0,64–0,75 mm)
- Aquecimento do anel de partida para instalação: +210 °C
- Tampa da válvula, pino roscado: 11 ±1 Nm | Ventilação do cárter: 9 ±1 Nm
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Volvo e necessitam de especificações técnicas confiáveis para o motor D5D.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz os torques do motor D5D?
Sim, inclui tabelas completas de torque para cada componente. Exemplo: cabeçote do cilindro em 3 etapas — 50 Nm, 130 Nm e aperto angular de 90°.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
