Descrição
Manual de Serviço Caterpillar D6N XL — arquivo PDF pesquisável com 4.885 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Documento aplicável ao trator de esteira D6N XL equipado com motor Caterpillar C6.6. Importante: as séries NJN0001-UP, PER0001-UP, JAH00001-UP, CCK0001-UP e CBJ0001-UP possuem manuais específicos — um único manual não cobre todas as séries, cada série tem a sua documentação própria. As informações técnicas e especificações apresentadas nesta descrição foram extraídas da série JAH00001-UP (referências internas KENR5291 para o motor C6.6 e KENR5902 para o sistema hidráulico). O conteúdo inclui fotografias reais dos procedimentos passo a passo, vistas explodidas com balões numerados, tabelas completas de torque e navegação por SMCS (Service Management Control System) para localização rápida por componente.
Especificações do Manual
- Marca: Caterpillar
- Modelo: D6N XL
- Tipo: Trator de Esteira
- Motor: C6.6
- Séries cobertas (manuais específicos por série): NJN0001-UP, PER0001-UP, JAH00001-UP, CCK0001-UP e CBJ0001-UP
- Série de referência dos dados desta descrição: JAH00001-UP
- Referências internas identificadas: KENR5291 (Motor C6.6) e KENR5902 (Sistema Hidráulico)
- Páginas: 4.885
- Tamanho: 246 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

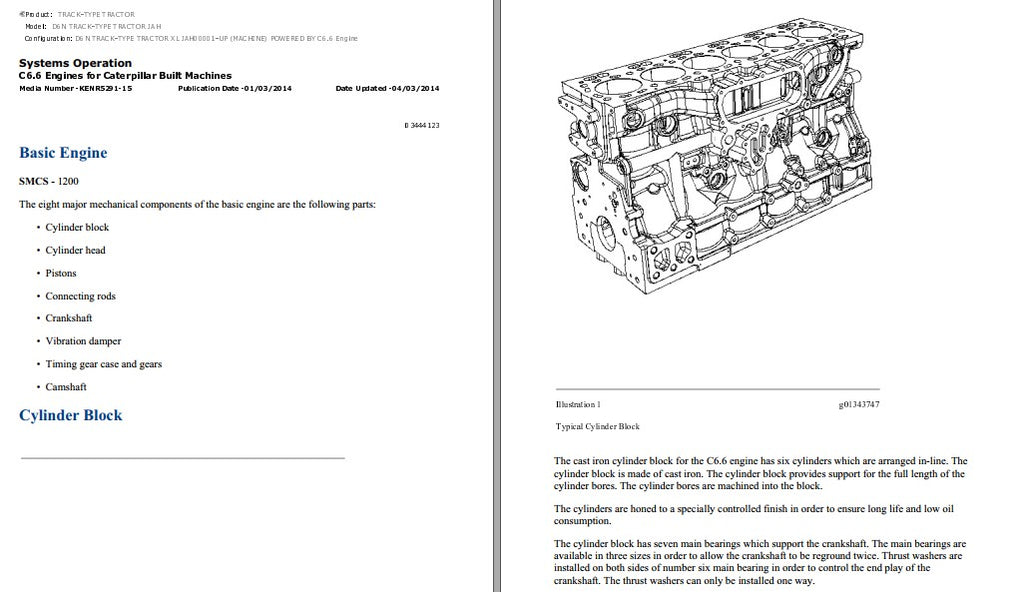

Motor C6.6 (Basic Engine – SMCS 1200): bloco do motor, cabeçote, pistões, bielas, virabrequim, damper de vibração, caixa de engrenagens de sincronismo, árvore de comando e ajuste de folga de válvulas.

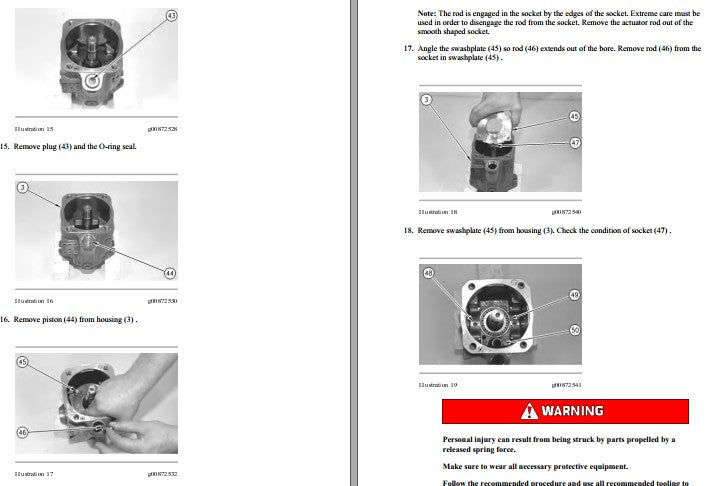

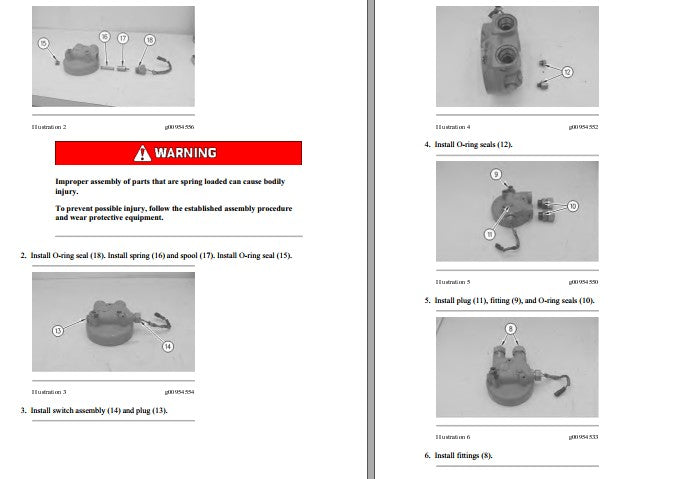

Sistema Hidráulico: bomba principal (swashplate, pistão e housing), válvulas de controle, Control Valve – Bulldozer Tilt (SMCS 5123), cilindros da lâmina e especificações completas do circuito.

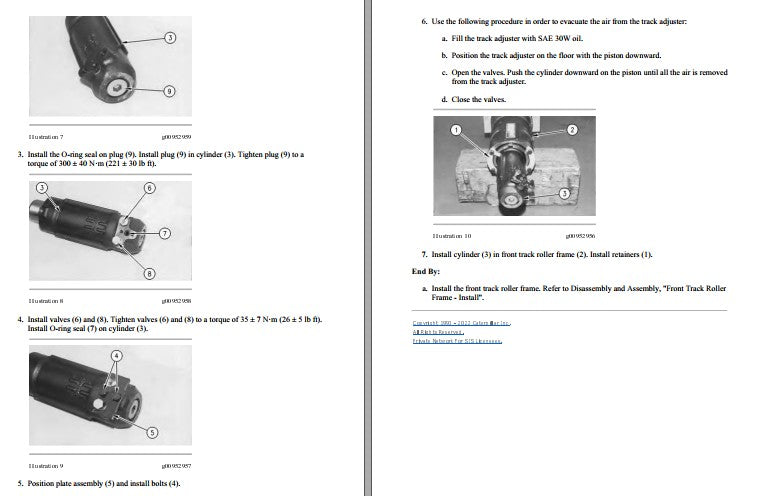

Material Rodante: Front Track Roller Frame (instalação e montagem), ajustador de esteiras (Track Adjuster) com procedimento de evacuação de ar com óleo SAE 30W, roletes, sapatas e tensor.
Transmissão e Direção: transmissão powershift, conversor de torque, embreagens de direção, eixos finais.
Sistemas Complementares: ripper, sistema elétrico e diagnóstico, especificações gerais e procedimentos de segurança.
Destaques Técnicos
Exemplos de especificações reais presentes neste manual:

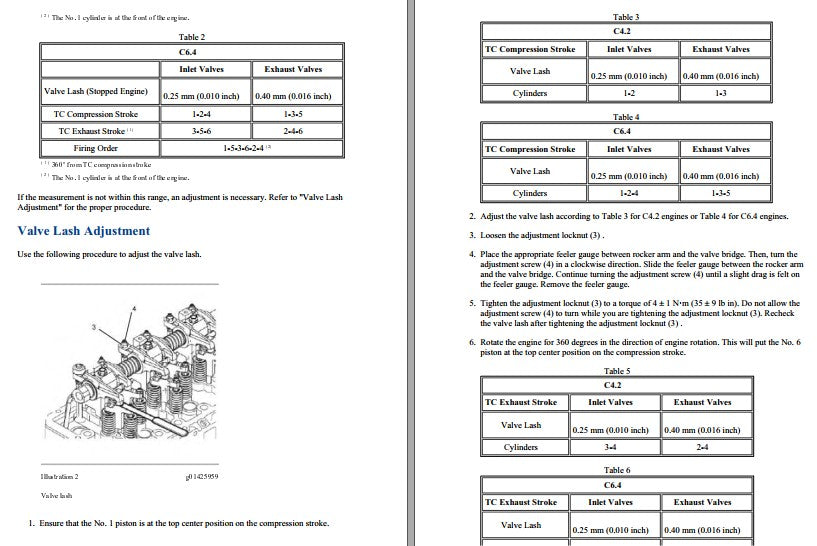

- Torque da porca-trava de ajuste de folga de válvulas: 4 ± 1 N·m (35 ± 9 lb in)
- Torque do plug do ajustador de esteiras: 300 ± 40 N·m (221 ± 30 lb ft)
- Torque das válvulas do ajustador de esteiras: 35 ± 7 N·m (26 ± 5 lb ft)

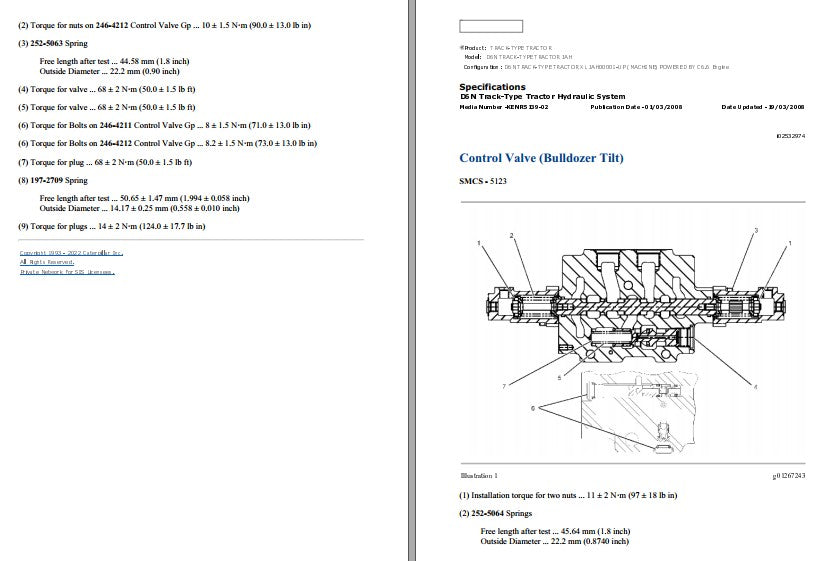

- Torque dos parafusos na Control Valve (Bulldozer Tilt): 8 ± 1,5 N·m (71.0 ± 13.0 lb in)
- Torque das porcas na Control Valve: 10 ± 1,5 N·m (90.0 ± 13.0 lb in)
- Torque do plug/valve na Control Valve: 68 ± 2 N·m (50.0 ± 1.5 lb ft)
- Mola 252-5063: comprimento livre 44,58 mm, diâmetro externo 22,2 mm
- Mola 197-2709: comprimento livre 50,65 ± 1,47 mm, diâmetro externo 14,17 ± 0,25 mm
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D6N XL.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico, incluindo a Control Valve (Bulldozer Tilt), o ajustador de esteiras e a bomba principal com swashplate.
O manual traz todos os valores de torque necessários para o reparo?
Sim, com valores detalhados para cada componente. Exemplos reais extraídos deste manual: plug do ajustador de esteiras 300 ± 40 N·m (221 ± 30 lb ft), válvulas do ajustador 35 ± 7 N·m (26 ± 5 lb ft), parafusos da Control Valve 8 ± 1,5 N·m e porca-trava de ajuste de válvulas 4 ± 1 N·m.
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
