Descrição
Manual de Serviço Carregadeira de Rodas Caterpillar 938G II — arquivo PDF com 5.143 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Abrange carregadeiras das séries B9YB0001-UP, CRD0001-UP, MSC0001-UP, PHN0001-UP e RTB0001-UP, equipadas com motor 3126B. O material reúne módulos como Systems Operation (SENR9580-04) e Troubleshooting do Payload Control System PCS 3.0 (RENR6293-09), com diagramas elétricos detalhados, procedimentos passo a passo com fotos de montagem e desmontagem, além de tabelas completas de torque para sistemas de combustível, hidráulico e transmissão. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Caterpillar
- Modelo: 938G II
- Tipo: Carregadeira de Rodas
- Páginas: 5.143
- Tamanho: 276,2 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: 3126B
- Série: B9YB0001-UP, CRD0001-UP, MSC0001-UP, PHN0001-UP, RTB0001-UP
Procedimentos e Sistemas Cobertos
Transmissão e conversor de torque, motor 3126B e sistemas auxiliares, sistema de combustível (incluindo bomba elétrica de escorvamento), sistema hidráulico principal, válvulas de controle e manifold de cartuchos, implementos e braços de levante, eixos e diferencial, direção, freios, sistema elétrico e eletrônico, Payload Control System (PCS 3.0) e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

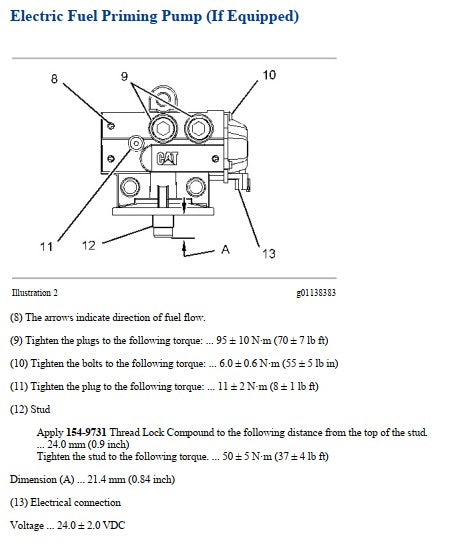

- Torque dos plugues da bomba elétrica de escorvamento: 95 ± 10 N·m (70 ± 7 lb ft)
- Torque do stud com trava 154-9731 (distância 24,0 mm do topo): 50 ± 5 N·m (37 ± 4 lb ft)
- Regulagem da válvula de alívio de alta pressão: 32,2 ± 1,7 MPa (4650 ± 245 psi)
- Torque da porca do engrenamento da bomba (drive gear): 109 ± 14 N·m (80 ± 10 lb ft)

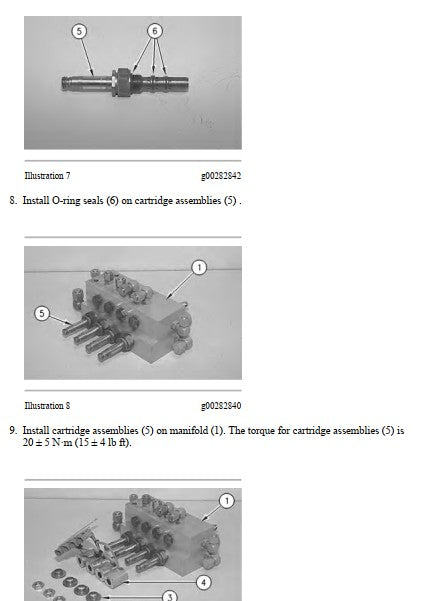

- Torque dos conjuntos de cartucho no manifold hidráulico: 20 ± 5 N·m (15 ± 4 lb ft)

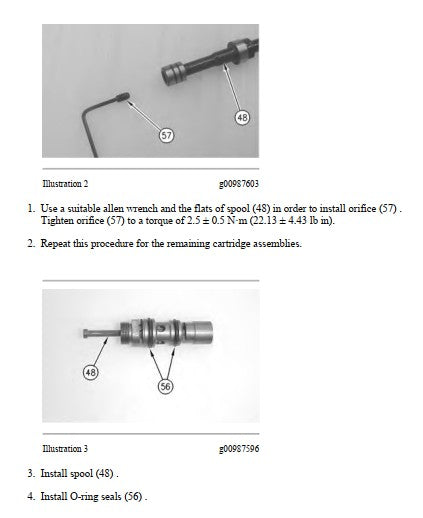

- Torque de instalação do orifício no spool: 2,5 ± 0,5 N·m (22,13 ± 4,43 lb in)
- Tensão da bomba elétrica de escorvamento: 24,0 ± 2,0 VDC
- Código de diagnóstico documentado: MID 074 – CID 0769 – FMI 08 (sensor de pressão do Payload Control System)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Caterpillar, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças 938G II.
Perguntas Frequentes
Tem as tolerâncias e ajustes?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual inclui procedimentos de diagnóstico para o Payload Control System?
Sim, contém seção dedicada ao Troubleshooting do PCS 3.0 com diagramas elétricos de conectores e pinagem do ECM, além de códigos de falha documentados como o MID 074 – CID 0769 – FMI 08.
Vem com diagramas dos sistemas?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço Caterpillar disponíveis em nosso catálogo.
