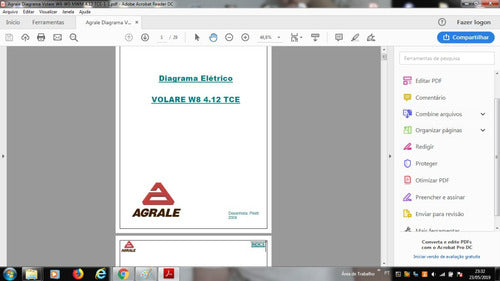

Esquema Elétrico Volare W8/W9 4.12 TCE — arquivo PDF com 29 páginas em Português, contendo 21 diagramas de circuitos do microônibus Volare equipado com motor MWM 4.12 TCE. Material elaborado pelo desenhista Piletti (edição 2008) para apoiar o diagnóstico assertivo de falhas elétricas sem depender de tentativa e erro.
Documento técnico com diagramas elétricos do Volare W8 e W9 motorizados com MWM 4.12 TCE. Cobre desde o sistema de partida e carga até o sistema de injeção eletrônica do motor, com tabela completa de denominação de chicotes (Painel A, Principal B, Dianteiro C e Cabo de Ligação do Motor D) e numeração funcional de cabos por circuito. Inclui referência de fusíveis (F2 a F27), relés temporizadores, sensores e atuadores, com identificação por sinal e função.
Vantagens do Esquema Elétrico Volare W8/W9
- ✅ Localize qualquer circuito do Volare W8/W9 em segundos com índice de 21 diagramas
- ✅ Acelere o diagnóstico elétrico usando a numeração funcional de cabos do veículo
- ✅ Evite retrabalho identificando fusíveis e relés corretos por circuito
- ✅ Reduza tempo parado da unidade na oficina ao eliminar o "achismo" na elétrica
- ✅ 29 páginas com diagramas verificados conforme documentação original
- ✅ Acesso vitalício e reentrega gratuita do arquivo
- ✅ Compatível com PC, tablet e celular para consulta na oficina ou na própria unidade
Especificações do Esquema Elétrico Volare W8/W9
- Marca: Agrale / Volare
- Modelos: W8 e W9
- Motor: MWM 4.12 TCE (4 cilindros diesel turbo)
- Tipo: Microônibus
- Páginas: 29
- Tamanho: 0,31 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Edição: 2008 (desenhista Piletti)
- Conteúdo: 21 diagramas de circuito + tabela de numeração de cabos + denominação de chicotes
Reparos do Volare W8/W9 Documentados no Esquema
Circuitos do sistema de partida e geração: circuito de ignição, partida e alternador (Diagrama 1) com identificação do +30 do alternador, +30 antes da chave geral, sinal de espia indicadora de carga da bateria.
Iluminação completa do veículo: circuito dos faróis (Diagrama 3), iluminação e lanternas (Diagrama 4), luzes direcionais e de emergência (Diagrama 5), luzes de ré e freio de serviço (Diagrama 6) e faróis de neblina (Diagrama 7), com referência aos fusíveis F13, F14, F15 e ao acionamento de farol alto/baixo direito e esquerdo.
Conforto e acessórios: circuito do limpador e lavador do pára-brisa (Diagrama 2) com relé temporizador 53M e 53S, buzina e acendedor de cigarros (Diagrama 8), ventilação forçada com três velocidades (Diagrama 9).
Painel e instrumentação: circuito do cluster (Diagrama 11), circuito do tacógrafo (Diagrama 12) com K-Line, esperas da central elétrica (Diagrama 13) e sinalizações de espias indicadoras.
Sistema de injeção eletrônica MWM 4.12 TCE: alimentação do sistema de injeção (Diagrama 14), acelerador eletrônico (Diagrama 15), acelerador manual (Diagrama 17), bloqueio do acelerador (Diagrama 18), diagnose do motor e sensor de água no combustível (Diagrama 19), sensores e atuadores do motor (Diagrama 20) e circuito dos bicos injetores (Diagrama 21).
Freios e segurança: circuito do freio motor e de serviço (Diagrama 16) com solenoide do freio motor e espia indicadora, sensores e interruptores do motor e periféricos (Diagrama 10).
Especificações de Fábrica do Volare W8/W9 Documentadas
Entre as especificações listadas no documento:
- Chicotes elétricos catalogados (4): Chicote A (Painel), B (Principal), C (Dianteiro) e Cabo D (Ligação do Motor 4.12 TCE), com identificação por letra em todos os diagramas
- Tabela de numeração funcional de cabos: mais de 80 sinais catalogados de 001 a 990, com função descrita — exemplos: 050 (+50 partida), 110 (Kl 31 Terra), 210 (+30 alternador), 220 (+30 antes da chave geral), 230 (+30 pós chave geral), 250 (+15 antes do fusível), 545 (sinal de velocidade), 615/625 (espias indicadoras de carga), 680 (K-Line motor), 681 (K-Line tacógrafo)
- Circuito de injeção eletrônica: sinal 170 (Kl 31 sistema de injeção), 176/177 (terra digital), 278/279 (+30 ECU em F26 e F27), 283 (+15 digital ECU), 284 (pedal acelerador 5 V digital), 285 (+15 sistema injeção em F25)
- Sensores monitorados pela ECU: 060 (nível de combustível), 545/165 (velocidade e negativo da velocidade), 675 (sensor de temperatura), 705 (sensor de água no combustível), 706 (espia de água no combustível), 810 (interruptor de pressão de óleo), 928 (interruptor restrição filtro de ar)
- Sinalizações no painel (espias): 309 (farol de neblina), 345 (emergência do motor), 422 (farol baixo), 440 (diagnose), 706 (água no combustível), 851 (freio motor), 885 (líquido freio embreagem), 922 (farol alto), 953 (freio de estacionamento)
- Fusíveis identificados: F2 (pisca), F3 (sinalizador sonoro), F4 (luz de ré), F5 (buzina), F6 (painel de instrumentos), F7 (ventilação forçada), F13 (painel), F14 (lanterna), F15 (lanternas delineadoras), F16 (alerta), F17 (cluster/tacógrafo), F20 (interruptor do freio), F24 (acendedor de cigarro), F25 (injeção eletrônica), F26 e F27 (ECU)
- Sinais de freio para a injeção: 245 (+54 freio), 226 (+30 interruptor de freio), 540 (sinal de freio para sistema de injeção), 445 (sinal de freio redundante), 850/851/852 (solenoide e espia do freio motor + sinal para a injeção)
- Sinais de porta: 979 (sinal porta aberta) e 990 (sinal porta aberta para o sistema de injeção)
Quem se Beneficia do Esquema Elétrico Volare W8/W9
Documentação para profissionais autônomos especializados em Volare e MWM e empresas terceirizadas de manutenção de pesados, incluindo eletricistas automotivos de microônibus, técnicos de injeção eletrônica diesel, oficinas de fretamento escolar e transporte urbano, retíficas elétricas e instaladores de acessórios em frotas Volare.
Esquema Elétrico vs Manual de Serviço Volare W8/W9
Este esquema elétrico do Volare W8/W9 é ideal para diagnosticar e reparar problemas elétricos — contém os 21 diagramas de circuito, tabela de cabos e identificação de fusíveis e relés. Para procedimentos mecânicos completos do motor, transmissão e suspensão, você precisará dos manuais de serviço correspondentes do Volare e do motor MWM 4.12 TCE.
Perguntas e Respostas — Esquema Elétrico Volare W8/W9
O esquema elétrico Volare W8/W9 está em qual idioma?
O esquema elétrico Volare W8/W9 está em Português. Os diagramas seguem nomenclatura técnica padrão (Kl 30, Kl 15, Kl 31, K-Line) e os sinais numerados são universais, sem necessidade de tradução para uso em oficina.
Posso imprimir o esquema?
Sim. O PDF tem qualidade adequada e pode ser impresso totalmente ou apenas as páginas dos circuitos que está diagnosticando — útil para levar à bancada do veículo.
Qual a diferença entre esquema elétrico e catálogo de peças?
Esquema elétrico mostra a interligação dos circuitos do veículo: chicotes, cabos numerados, conectores, fusíveis, relés e sensores. Catálogo de peças identifica peças com part numbers e vistas explodidas. São documentos complementares — este aqui é o esquema elétrico do Volare W8/W9.
