Descrição
O Esquema Eletrico Mercedes-Benz OH 1628 L / OH 1636 L é o documento técnico em PDF com 17 páginas, pronto para consulta e impressão. Traz os diagramas de fiação, a identificação de componentes, a localização de fusíveis e relés e a numeração dos terminais — tudo o que o profissional precisa para diagnosticar e reparar o sistema elétrico com rapidez e segurança.
Destaques deste material:
- Instalação 24 V com legenda completa de código de cores dos cabos (bl, br, ge, gn, gr, li, rt, sw, ws)
- Lista nominal de cada componente por terminal (relés K, sensores B, interruptores S) módulo a módulo
- Cobre chassis rodoviário OH 1628 L e OH 1636 L a partir do chassi 233.715, edição 10/00
Especificações
- Marca: Mercedes-Benz
- Modelo: OH 1628 L / OH 1636 L
- Documento: Esquema Eletrico
- Páginas: 17
- Idioma: Português
- Formato: PDF digital — download imediato
O que este esquema eletrico traz (conteúdo real do arquivo)
- Módulo A - Sistema de partida e parada do motor, geração de energia (alternadores G8/G11) e faróis
- Módulo B - Luzes indicadoras de direção, buzina e limpador/lavador de pára-brisa

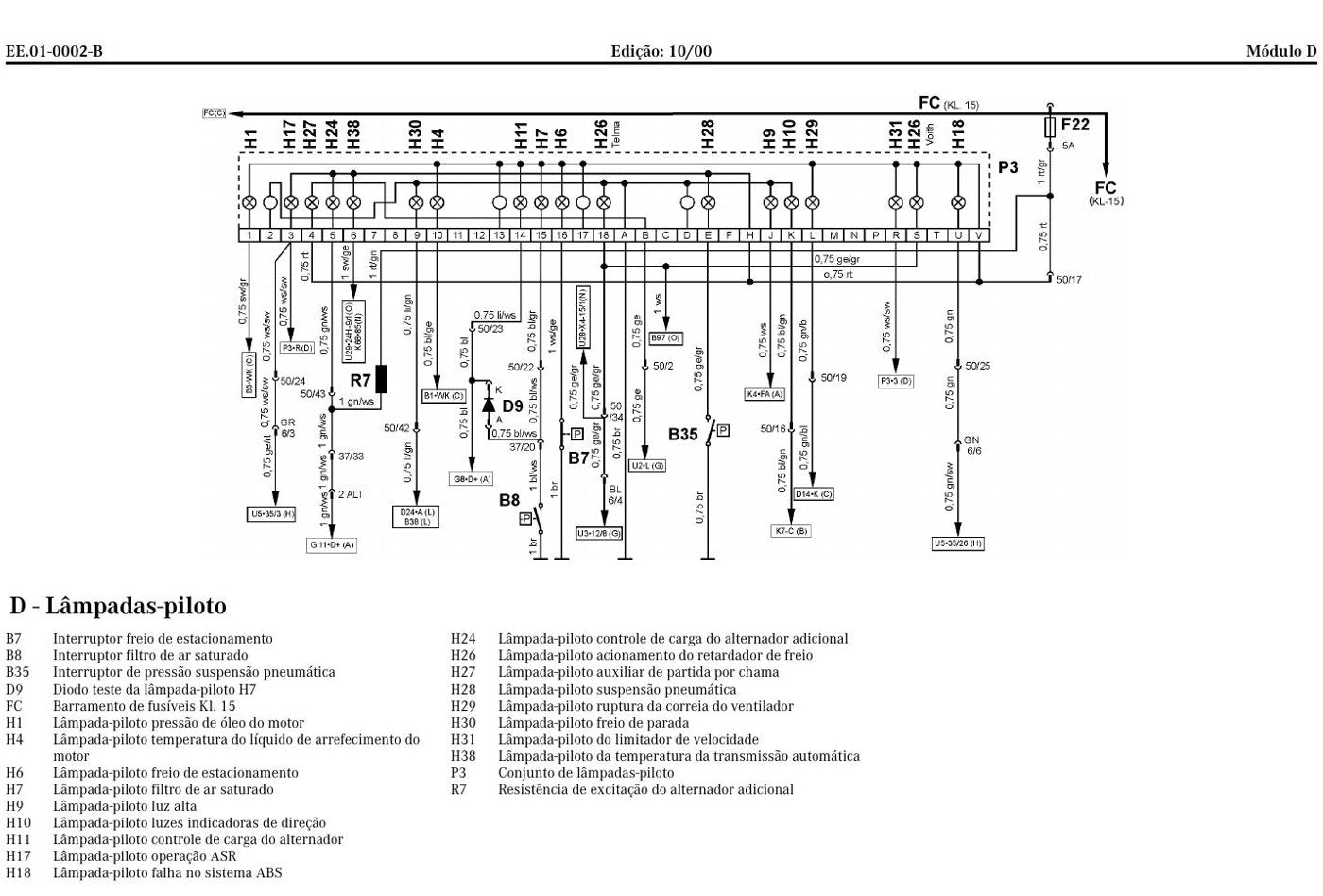

- Módulo C - Instrumentos; Módulo D - Lâmpadas-piloto
- Módulo E - Tacógrafo e partida a frio por chama
- Módulo F - Luz de marcha-à-ré, luz de freio, freio-motor e Top-brake
- Módulo G - Retardador Voith
- Módulo H - Sistema ABS/ASR
- Módulo I - Luzes de posição e de delimitação

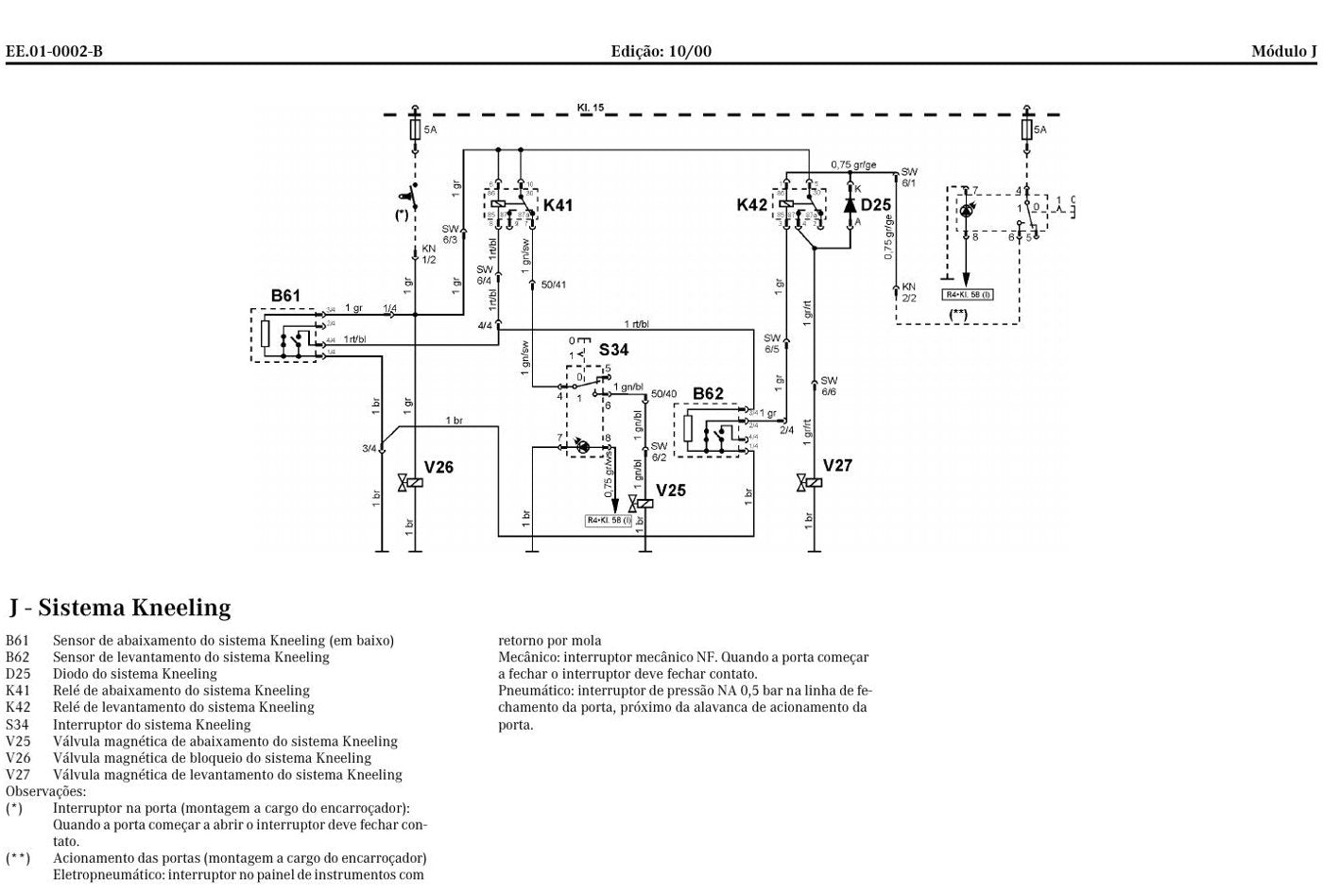

- Módulo J - Sistema Kneeling (rebaixamento)
- Módulo K - Câmbio Easy-shift e ventilação forçada
- Módulo L - Sistema de portas com bloqueio do veículo
- Módulo M - Limitador de velocidade e retardador Telma
- Módulos N e O - Transmissão automática ZF e Voith
- Módulo P - Etiqueta de identificação de fusíveis, relés e diodos
Por que este material vale a pena
- ✅ Localiza rápido o circuito, o fusível e o relé certos
- ✅ Diagramas com numeração de terminais e cores de fios
- ✅ Reduz o tempo de diagnóstico e evita retrabalho
- ✅ Acesso vitalício e entrega digital imediata
Para quem é
Indicado para Eletricistas e mecânicos de ônibus rodoviário Mercedes-Benz, encarroçadoras e frotistas que trabalham com Mercedes-Benz OH 1628 L / OH 1636 L e precisam de uma referência técnica confiável para diagnóstico e reparo.
Perguntas frequentes
Serve para qual veículo?
Mercedes-Benz OH 1628 L / OH 1636 L.
Como recebo o arquivo?
Entrega 100% digital — você recebe o PDF por e-mail ou WhatsApp em minutos após a confirmação do pagamento.
Preciso de internet para usar?
Não. Depois de baixar, o PDF fica salvo no seu dispositivo para consulta offline e impressão.
