Descrição

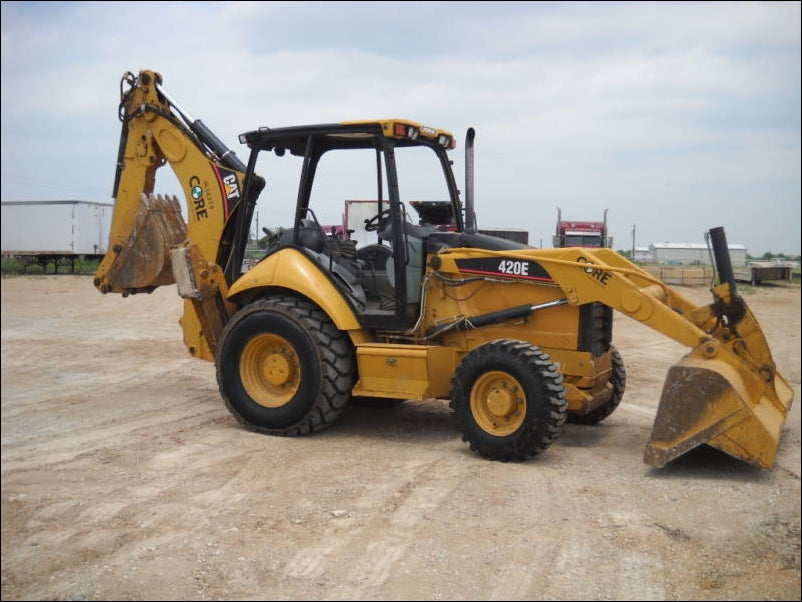

Catálogo de Peças Caterpillar 420E Retroescavadeira — documentação técnica oficial em PDF com 737 páginas em Inglês, com vistas explodidas e part numbers originais para a 420E Backhoe Loader na configuração Single Tilt, equipada com motor C4.4. Material indicado para identificar peças de reposição e padronizar pedidos junto ao fornecedor sem depender de consultas externas.
Referência oficial Caterpillar SEBP5902, formato Parts Manual original. Aplicável às máquinas da série DJL1-UP (Machine) com motor C4.4 série C4E1-UP (Engine). O arquivo organiza vistas explodidas com numeração de itens, tabelas no padrão "Item / Qty / Part Number / Part Name", grupos do tipo "Part Of" para subconjuntos e indicações "S/N — UP" por componente. Catálogo de Peças 420E estruturado por sistemas para localização rápida dos códigos.
Especificações do Catálogo
- Marca: Caterpillar
- Modelo: 420E
- Tipo: Retroescavadeira (Backhoe Loader)
- Motor: C4.4 (Caterpillar)
- Configuração: Single Tilt
- Série: DJL1-UP (Machine) / C4E1-UP (Engine)
- Páginas: 737
- Tamanho: 14 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SEBP5902
- Origem: Caterpillar/EUA
Sistemas e Conjuntos Cobertos
Motor C4.4: grupos do bloco e cabeçote, conjuntos de pistões e bielas, virabrequim, árvore de cames, bombas de óleo do motor, bombas de injeção e transferência, base e elementos de filtro de óleo (FILTER GP-OIL 226-9747) e linhas de combustível.
Sistema Elétrico e Partida: chicotes do motor (WIRING GP-ENGINE 290-6750), chicotes da cabine deluxe (290-6785), chicote do ar-condicionado (WIRING GP-AIR CONDITIONER 290-6726) e válvulas solenoides do trem de força (VALVE GP-SOLENOID 185-4254).
Sistema Hidráulico — Bombas e Direção: bomba de medição HMU (PUMP GP-METERING-HMU 210-6240), válvula de alívio (VALVE GP-RELIEF 147-0209 e 304-4053), válvulas pilotadas dos estabilizadores (VALVE GP-PILOT-STABILIZER 223-4713 e 223-4715) e válvula de bloqueio do diferencial (VALVE & LINES GP-DIFF LOCK 256-0545).
Sistema Hidráulico — Bancos de Válvulas (Single Tilt): Bank 2 e Bank 3 da carregadeira Single Tilt (266-2552 e 266-2553), Bank 6 (266-2556), Bank 7 (266-2557) e Bank 8 (266-2558) da retroescavadeira e estabilizador.
Frame and Body / Cabine: proteção do cilindro do estabilizador (GUARD GP-CYLINDER-STABILIZER 133-3361), proteção do radiador (GUARD GP-RADIATOR 256-0324) e estruturas da cabine.
Work Tools / Service Equipment and Supplies: grupo de dentes-uni da caçamba (TOOTH GP-UNI 9R-5866), placas e filmes de identificação (PLATE & FILM GP 291-9201) e acessórios de montagem.
Exemplos de Part Numbers
Códigos originais extraídos do catálogo de peças 420E (formato Caterpillar):
- Filtro de óleo do motor C4.4: 226-9747 (FILTER GP-OIL)
- Válvula de alívio do sistema hidráulico: 147-0209 (VALVE GP-RELIEF)
- Bomba de medição HMU: 210-6240 (PUMP GP-METERING-HMU)
- Chicote do ar-condicionado: 290-6726 (WIRING GP-AIR CONDITIONER)
- Proteção do radiador: 256-0324 (GUARD GP-RADIATOR)
- Grupo de dentes-uni da caçamba: 9R-5866 (TOOTH GP-UNI)
Por Que Comprar Este Catálogo
Material de referência confiável para identificar peças com precisão na geração E da retroescavadeira Caterpillar 420. Códigos originais Caterpillar verificados na documentação oficial, com cobertura específica da configuração Single Tilt. Reduz o tempo gasto pesquisando códigos avulsos e evita pedidos errados na concessionária.
Para Quem é Este Catálogo
Indicado para concessionárias autorizadas Caterpillar, oficinas de equipamentos pesados, construtoras e locadoras que mantêm frota de retroescavadeiras 420E e precisam de documentação oficial para padronizar pedidos de peças.
Catálogo de Peças vs Manual de Serviço
Este catálogo é ideal para identificar e comprar peças — apresenta vistas explodidas, part numbers e referências cruzadas. Para executar reparos com torques e procedimentos, veja o Manual de Serviço 420E.
Perguntas Frequentes
Os part numbers do catálogo 420E servem para pedido direto na concessionária?
Sim, os códigos seguem o padrão de fábrica Caterpillar (formato XXX-XXXX) e podem ser usados como referência em pedidos junto ao revendedor autorizado. Exemplos verificados: 226-9747 (filtro de óleo) e 147-0209 (válvula de alívio).
Cobre a configuração Single Tilt da carregadeira?
Sim, o documento é específico para a configuração 420E Backhoe Loader Single Tilt e identifica os bancos de válvulas dedicados a essa configuração: Bank 2 (266-2552) e Bank 3 (266-2553) da carregadeira Single Tilt, Bank 6 (266-2556), Bank 7 (266-2557) e Bank 8 (266-2558) da retroescavadeira e estabilizador.
Funciona em smartphones e tablets?
Sim, abre em qualquer aparelho com leitor de PDF (Android, iOS, Windows, Mac). Para consulta de vistas explodidas com zoom, recomenda-se PC ou tablet pela tela maior.
Garantias e Suporte
Arquivo entregue em PDF original do fabricante. Em caso de problema com o download ou perda do material, oferecemos reenvio sem custo mediante solicitação pelo WhatsApp ou e-mail informando o número do pedido.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
